1. 准备工作
硬件准备

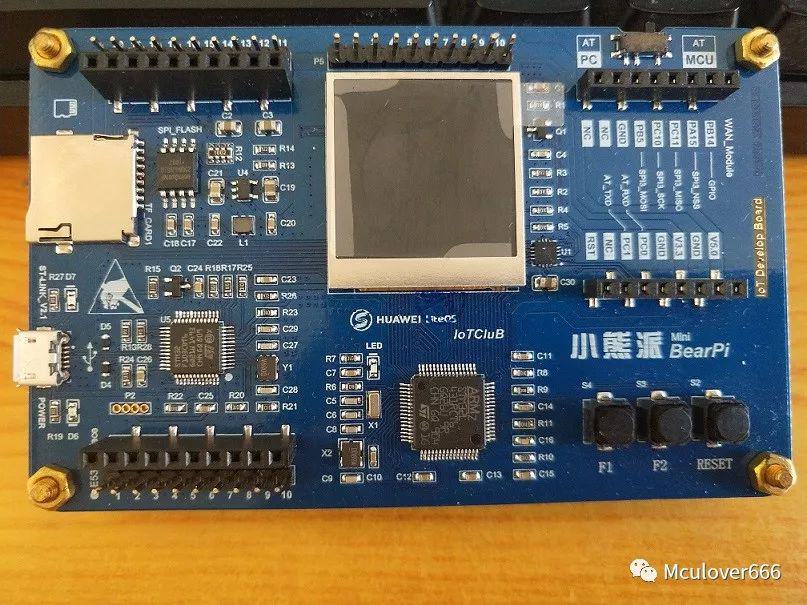

首先需要准备一个小熊派IoT开发板,并通过USB线与电脑连接。
2.创建Cube工程
选择芯片型号

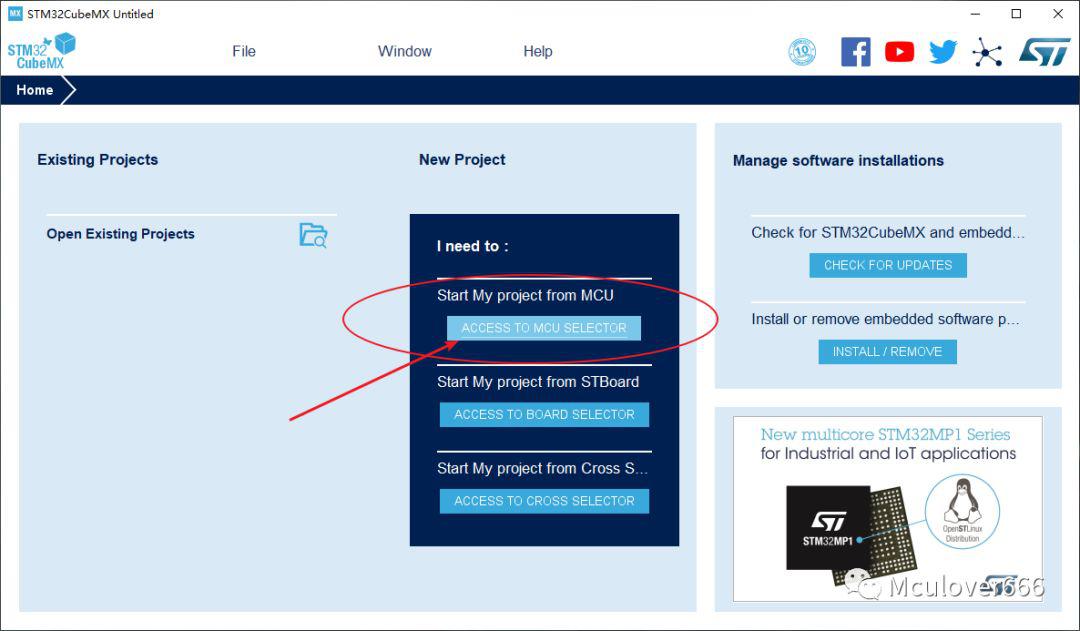

打开STM32CubeMX，打开MCU选择器：

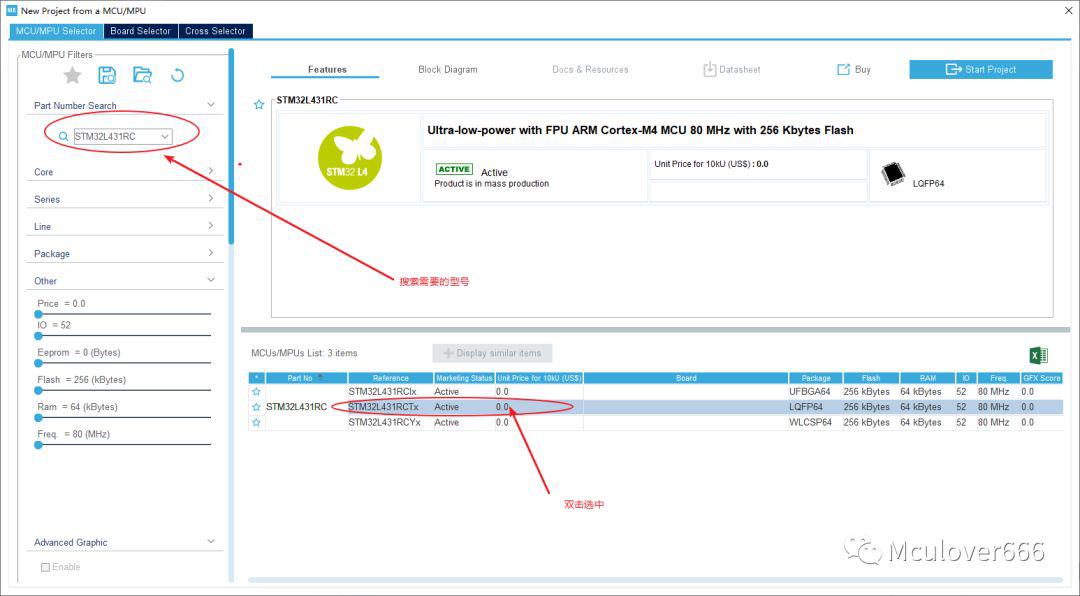

搜索并选中芯片
STM32L431RCT6:
配置时钟源
如果选择使用外部高速时钟（HSE），则需要在System Core中配置RCC；
如果使用默认内部时钟（HSI），这一步可以略过；
这里我都使用外部时钟：

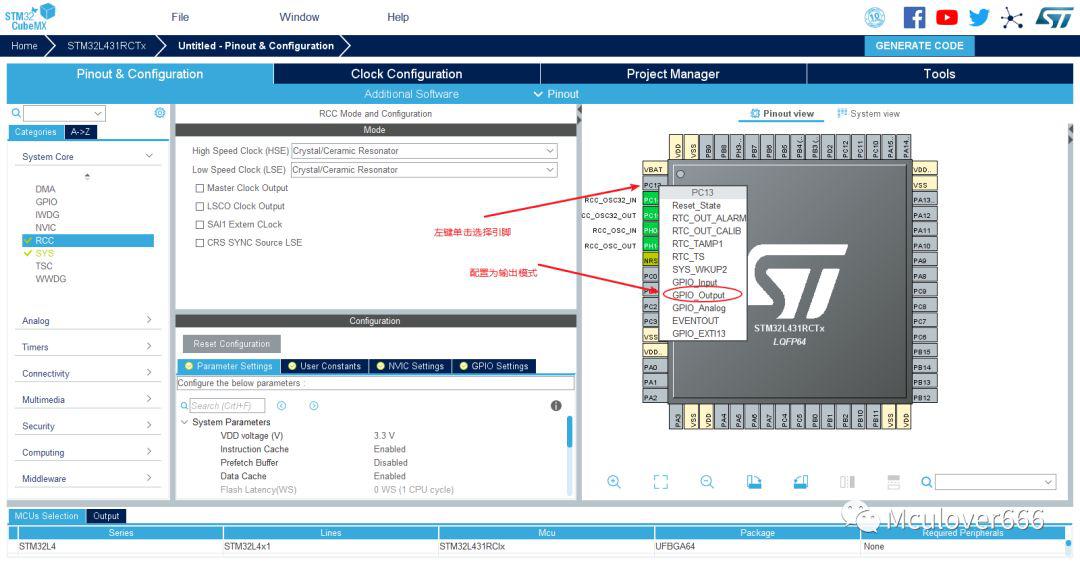

配置GPIO引脚
查看原理图，确定控制LED引脚，这里我们的LED使用的是PC13引脚。
所以接下来我们选择配置PC13引脚。

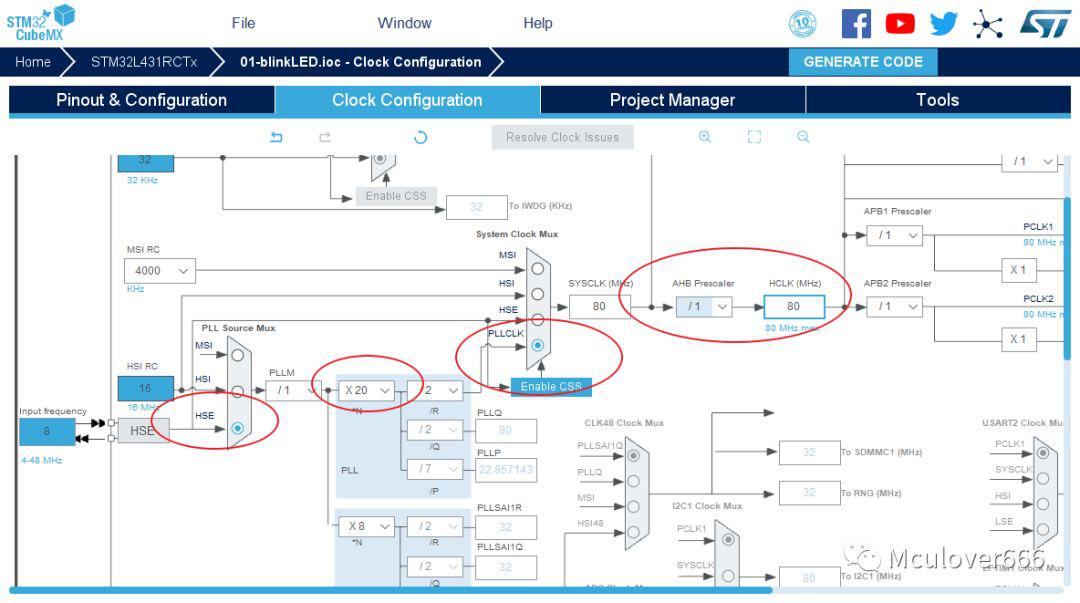

配置时钟树
STM32L4的最高主频到80M，所以配置PLL，最后使HCLK = 80Mhz即可。
3.生成MDK工程

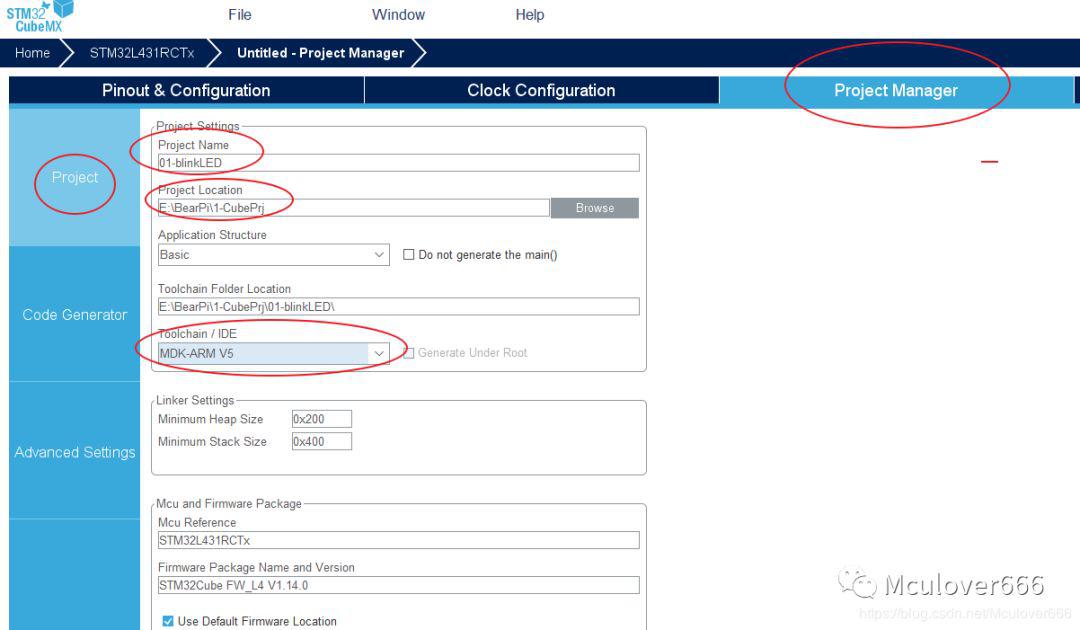

生成工程设置
此处设置工程名称、工程保存路径、IDE类型。注意工程路径不要有中文路径。

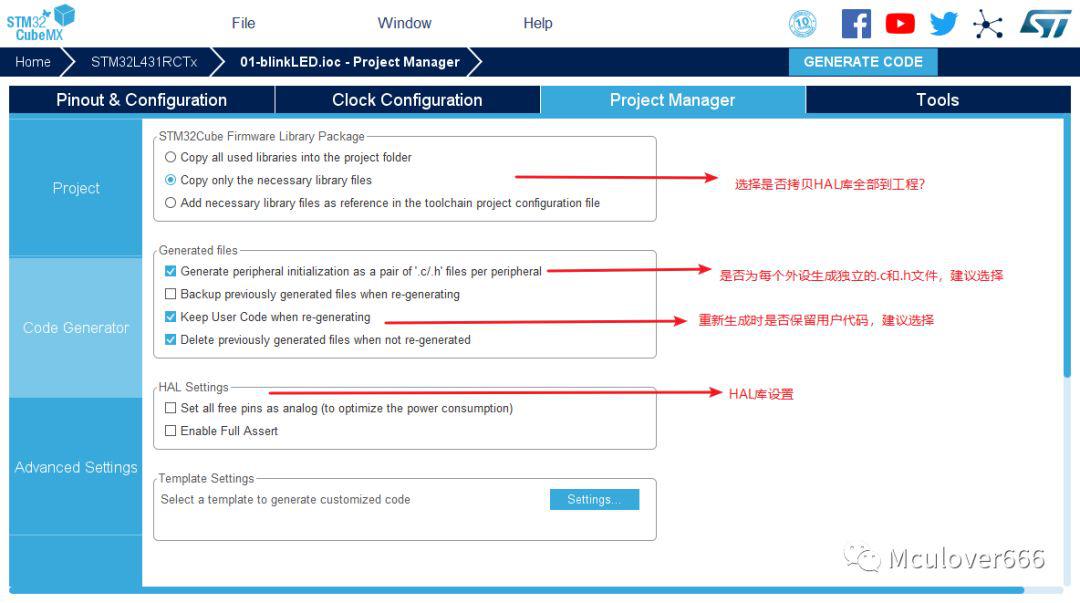

代码生成设置

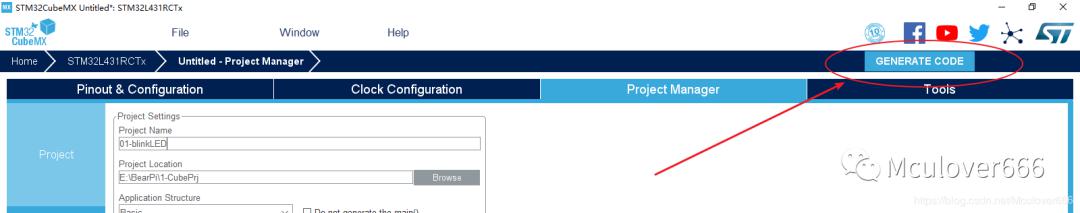

生成代码
点击GENERATE CODE即可生成MDK-V5工程：

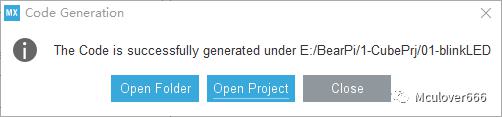

生成成功
4. 在MDK中编写、编译、下载用户代码
编写用户代码

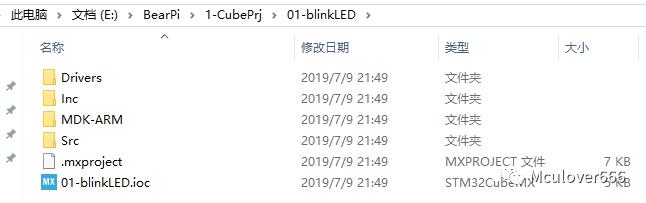

STM32CubeMX生成的代码目录如下：

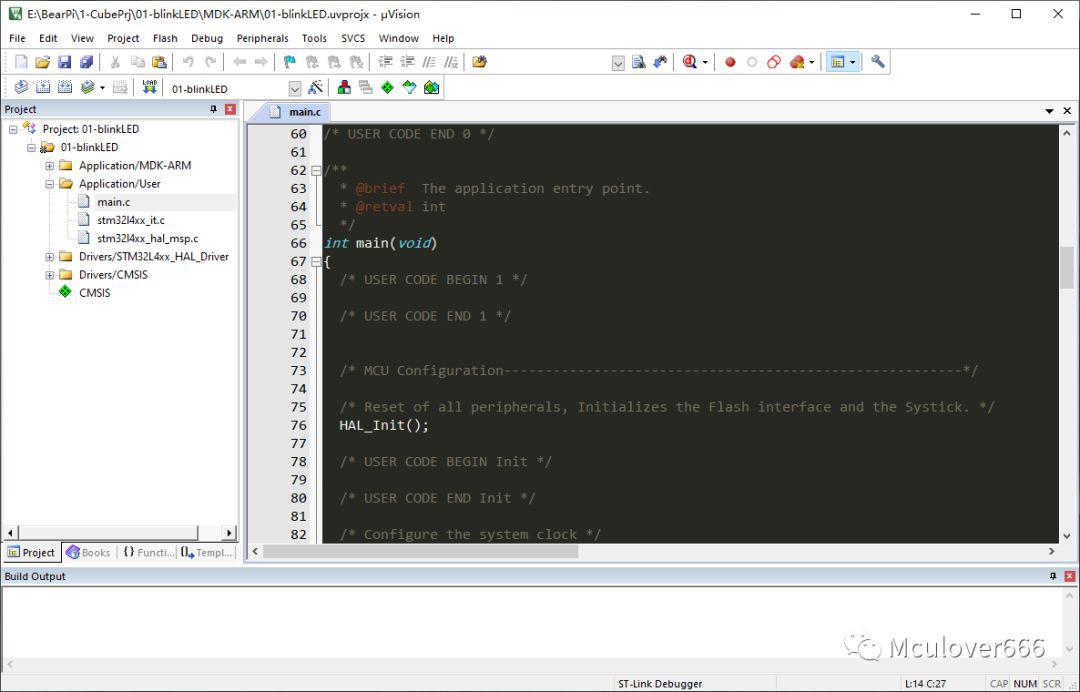

进入MDK-ARM文件夹目录，打开工程：
在main.c中的main函数中编写简单的用户代码，此处的代码的意思为：
每隔200毫秒翻转一次LED引脚的电平，使LED灯达到闪烁的效果。
开发者可自行修改延时时间来调整闪烁频率
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
HAL_Delay(200);
HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
}
编译代码

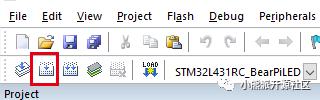

点击如图所示的按钮编译工程
编译成功
设置下载器
点击如图所示按钮打开设置页面
进行下载设置，选择“ST-Link Debugger”，并点击“Settings”。

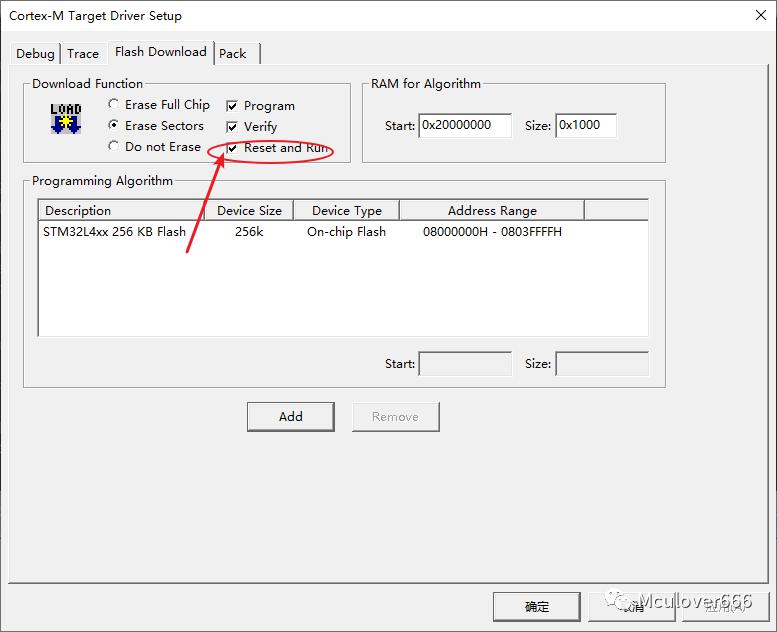

在“Flash Download”菜单下勾选“Reset and Run”选项，已达到烧录程序后单片机自动复位并运行程序的目的。
下载运行
点击"LOAD"按钮即可烧录代码到单片机中。

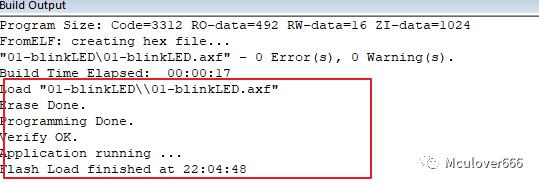

烧录成功
实验现象
实验现象如下：
至此，我们已经学会了如何使用STM32CubeMX快速生成MDK的工程，点亮一个LED，接下来一节讲述如何使用 STM32CubeMX初始化GPIO进行按键检测。
