单片机基础——使用GPIO扫描检测按键

1. 准备工作

硬件准备

首先需要准备一个小熊派IoT开发板,并通过USB线与电脑连接。

2.创建Cube工程

选择芯片型号

打开STM32CubeMX，打开MCU选择器：

搜索并选中芯片STM32L431RCT6:

配置时钟源

如果选择使用外部高速时钟（HSE），则需要在System Core中配置RCC；
如果使用默认内部时钟（HSI），这一步可以略过；

这里我都使用外部时钟：

配置LED的GPIO引脚

查看原理图，确定控制LED引脚，这里我们的LED使用的是PC13引脚。

mark

所以接下来我们选择配置PC13引脚：

mark
设置用户标签为LED： mark

mark

配置按键的GPIO引脚

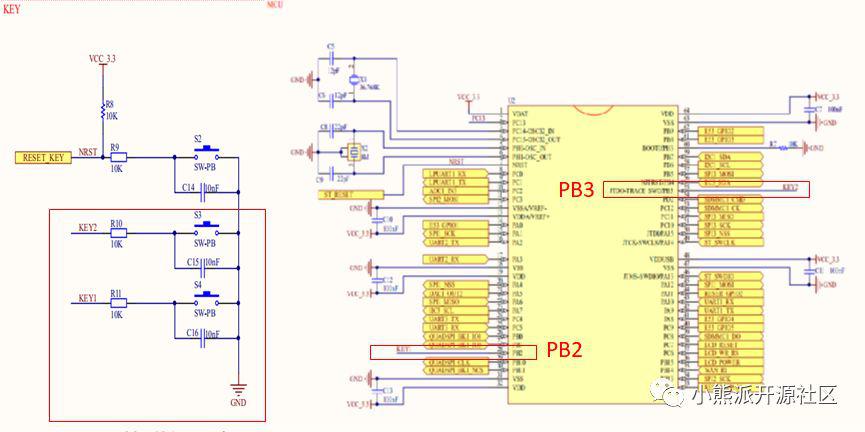

查看原理图，确定控制按键引脚，这里我们的F1按键接的是PB2，F2按键接的是PB3。

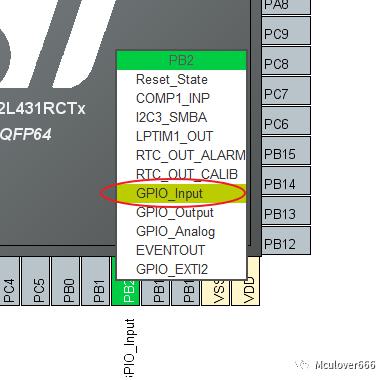

所以接下来我们选择配置PB2引脚和PB3引脚：

因为没有设置硬件上拉，所以我们配置开启上拉电阻，并设置用户标签为KEY1和KEY2：
mark

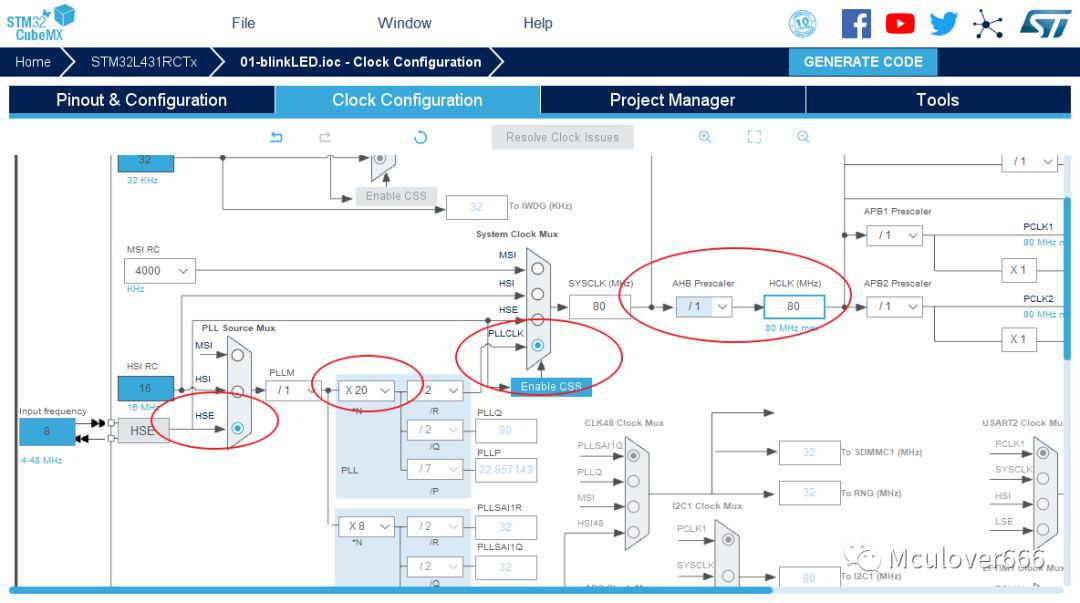

配置时钟树

STM32L4的最高主频到80M，所以配置PLL，最后使HCLK = 80Mhz即可：

3.生成MDK工程

生成工程设置

代码生成设置

最后设置生成独立的初始化文件：

生成代码

点击GENERATE CODE即可生成MDK-V5工程：

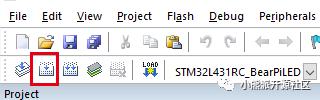

4. 在MDK中编写、编译、下载用户代码

打开MDK工程，在main.c中的main函数中编写简单的用户代码，这里的代码意思为：一直循环读取按键引脚的电平，当读取到F1按键引脚为低电平时，LED灯引脚输出高电平；当读取到F2按键引脚为低电平时，LED灯引脚输出低电平，所以当按下KEY1，LED点亮，按下KEY2，LED熄灭。

int main(void)
{

  HAL_Init();

  SystemClock_Config();

  MX_GPIO_Init();

  while (1)
  {
    /* USER CODE BEGIN 3 */
        if(0 == HAL_GPIO_ReadPin(KEY1_GPIO_Port, KEY1_Pin))
        {
            HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET);
        }
        if(0 == HAL_GPIO_ReadPin(KEY2_GPIO_Port, KEY2_Pin))
        {
            HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET);
        }
  }
  /* USER CODE END 3 */
}
