一、Keil MDK5对i.MXRT的支持

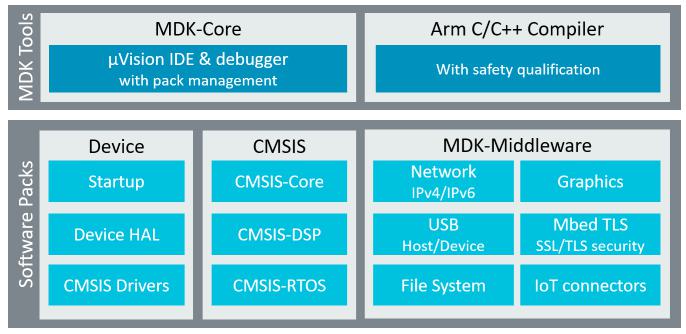

Keil μVision可以说是MCU开发者最熟悉的IDE了，大部分人刚开始入行嵌入式学MCS-51系列单片机应该都是用得Keil C51环境（Keil μVision2），早期的Keil还只是一个小型的独立软件公司。2005年ARM收购了Keil，并于2006年集成了RealView编译器开始支持ARM Cortex-M处理器，这便是后来的Keil MDK（Keil μVision3）。2013年Keil μVision5发布，与Keil MDK4及之前版本不同，Keil MDK5分成MDK Core和Software Packs两部分。MDK Core主要包含uVision5 IDE集成开发环境和ARM Compiler5。Software Packs则可以在不更换MDK Core的情况下，单独管理（下载、更新、移除）设备支持包和中间件更新包。
因此首次安装的Keil MDK5并没有直接支持i.MXRT，需要通过Software Packs组件来单独安装i.MXRT的相关软件支持包。二、使用Pack Installer添加新i.MXRT型号支持

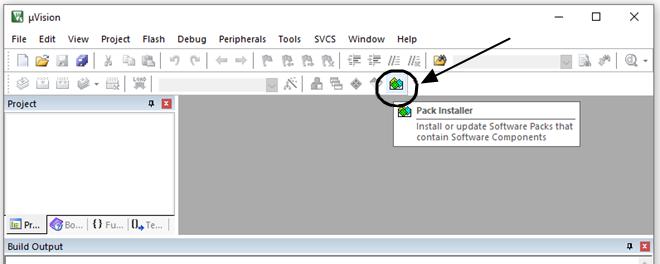

Keil MDK5里默认集成了Pack Installer，在IDE里可以直接打开其界面，手动添加所需的MCU主控相关软件包。软件包主要有两个：Device Family Pack (DFP)和Board Support Pack (BSP) ，前者是对MCU芯片本身的支持，后者是对MCU开发板的支持。

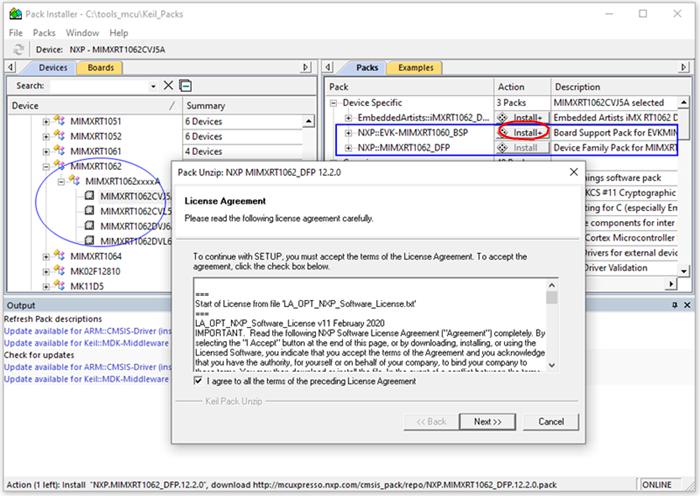

如果你不主动安装MCU软件包也行，当你打开SDK里的任何一个例程（以i.MXRT1060为例），如果该例程对应的MCU软件包没有安装，IDE会自动触发Pack的安装。DFP是必须要安装的，BSP要看你具体使用哪块板卡，痞子衡用得官方i.MXRT1060-EVK，因此还需要再手动安装NXP::EVK-MIMXRT1060_BSP：

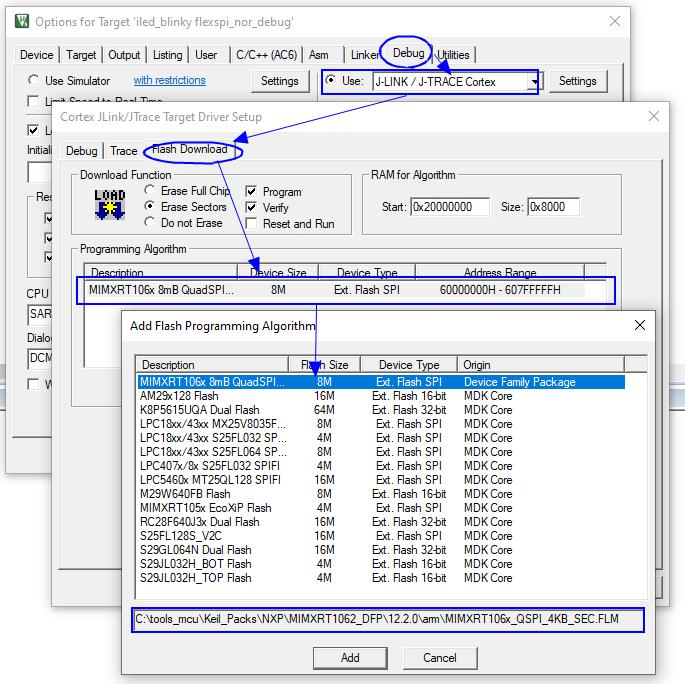

安装完MCU软件包后，便可以正常编译SDK工程，然后在Flash下载和调试了。痞子衡使用的是恩智浦官方EVK，板子上自带了DAPLink调试器，当然除了板载调试器，我们也可以外接J-Link调试器，在MDK工程选项里无论选择哪种调试器，其默认Flash下载算法是一样的，都来自于DFP包（\Keil_Packs\NXP\MIMXRT1062_DFP\12.2.0\arm\MIMXRT106x_QSPI_4KB_SEC.FLM）

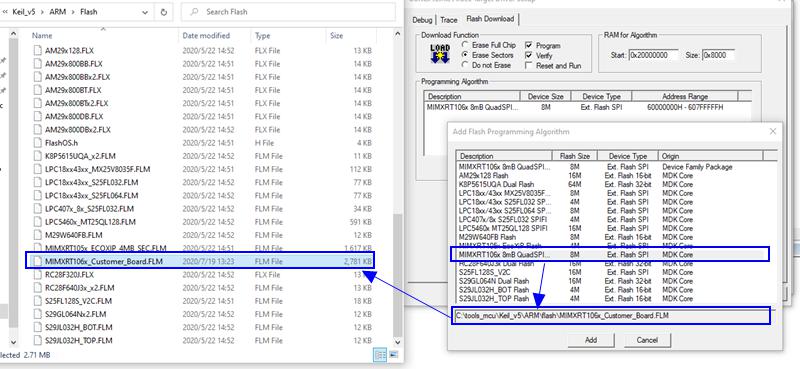

如果默认选择的Flash下载算法文件不适用你的板子，那么你需要自己提供合适的算法文件(.FLM)，并将其放入MDK安装目录下(\Keil_v5\ARM\Flash)，重新打开工程选项，新增的算法会自动刷新到待选算法列表（还有另一种添加方式，即做一个完整的DFP包，包里包含下载算法，虽然ARM写了详尽的文档，但这种方式更适合芯片原厂去做）：
搞定了合适的下载算法文件，最后还需要检查下两个地址范围，一个是Flash对应的实际映射地址空间，另一个是下载算法文件运行RAM地址空间。这点跟上一篇介绍的J-Link算法JLinkDevices.xml文件里需要填的两个地址空间设计是一致的。
三、NOR Flash下载算法设计
Keil MDK下Flash下载算法是开源的，有较详细的文档，文档在arm-software的github主页，根据这些文档，我们基本可以了解其下载算法设计细节。- 算法主页：https://arm-software.github.io/CMSIS_5/Pack/html/flashAlgorithm.html
3.1 下载算法模板工程
Keil MDK提供了一个Flash下载算法的基础模板工程，工程在\Keil_v5\ARM\Flash\_Template\NewDevice.uvprojx，该工程仅支持MDK（不支持MDK-Lite）编译，除了工程设置外，该模板工程仅包含四个文件:\Keil_v5\ARM\Flash\FlashOS.h
\Keil_v5\ARM\Flash\_Template\FlashDev.c
\Keil_v5\ARM\Flash\_Template\FlashPrg.c
\Keil_v5\ARM\Flash\_Template\Target.lin

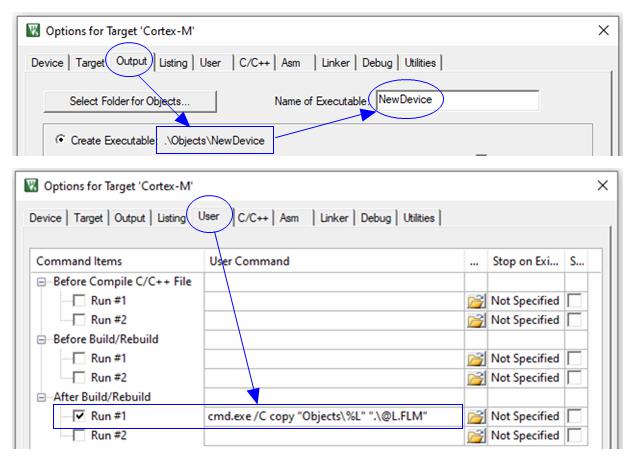

拿到基础模板工程，我们需要根据目标MCU内核类型在工程选项里将默认的ARMCM0内核改掉，然后在FlashDev.c和FlashPrg.c里将算法API函数全部实现（默认是空的），最后编译工程生成.FLM即是我们要的算法文件（最终.FLM其实是通过After Build里的脚本命令将.axf直接改名的，FLM文件本质上就是axf格式文件）。
3.2 下载算法结构设计
算法本身结构其实很简单，在FlashDev.c文件中有一个名为FlashDevice的结构体常量，其原型定义在FlashOS.h中。该结构体主要给IDE提供必要的Flash信息，其值必须根据实际板卡情况填写正确。struct FlashDevice const FlashDevice = {
FLASH_DRV_VERS, // Driver Version, do not modify!
"New Device 256kB Flash", // Device Name
ONCHIP, // Device Type
0x00000000, // Device Start Address
0x00040000, // Device Size in Bytes (256kB)
1024, // Programming Page Size
0, // Reserved, must be 0
0xFF, // Initial Content of Erased Memory
100, // Program Page Timeout 100 mSec
3000, // Erase Sector Timeout 3000 mSec
// Specify Size and Address of Sectors
0x002000, 0x000000, // Sector Size 8kB (8 Sectors)
0x010000, 0x010000, // Sector Size 64kB (2 Sectors)
0x002000, 0x030000, // Sector Size 8kB (8 Sectors)
SECTOR_END
};

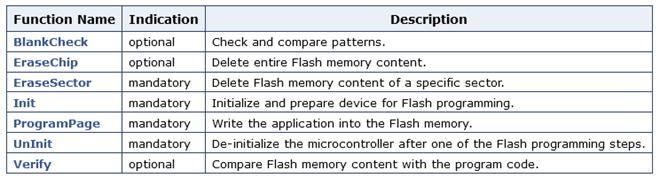

除了FlashDevice之外，最核心当然是FlashPrg.c里的7个API函数，这些API函数提供了实际的Flash擦写验功能，IDE会自动按需调用这些API去实现在线下载。这些API原型是固定的，但具体函数实现是因板卡而异的。

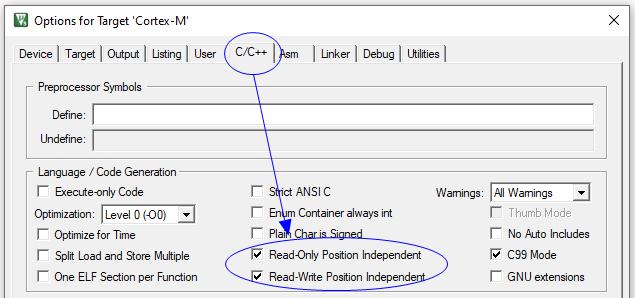

关于算法工程还有一个不得不提的设计，那就是工程选项C/C++（包括Asm）下都勾选了Read-Only Position Independent 和 Read-Write Position Independent，表明下载算法本身不是使用固定地址链接，而是位置无关链接（也叫相对地址链接），算法代码机器码是可以被放到任意地址去执行的，这也是为什么你可以在例程选项里去指定RAM for Algorithm。
3.3 下载算法API调用流程

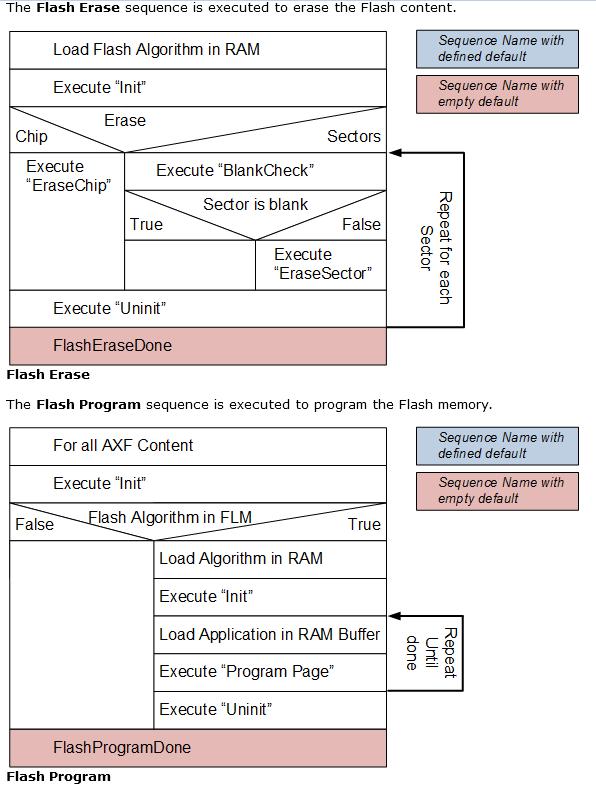

当在IDE里启动在线下载时，IDE会先将算法文件.FLM里的可执行机器码加载进指定的RAM空间，然后组合调用来实现最重要的Flash擦除和写入，只要用户App被正确写入Flash，IDE就能正常读取Flash里代码指令进行单步调试了。如下图便是擦除和写入操作的实际API组合调用流程：
- 算法API详解:
- https://arm-oftware.github.io/CMSIS_5/Pack/html/algorithmFunc.html
