电子元器件被“切开后”的真实面貌












关注+星标公众号,不错过精彩内容

素材来源 | 网络转自 | 电子电路
天天都在用电子元器件,里面长什么样?想看看吗?今天带大家看看电子元器件不为人熟知的内部结构,以下是这些元器件经过切割研磨后的横截面照片:

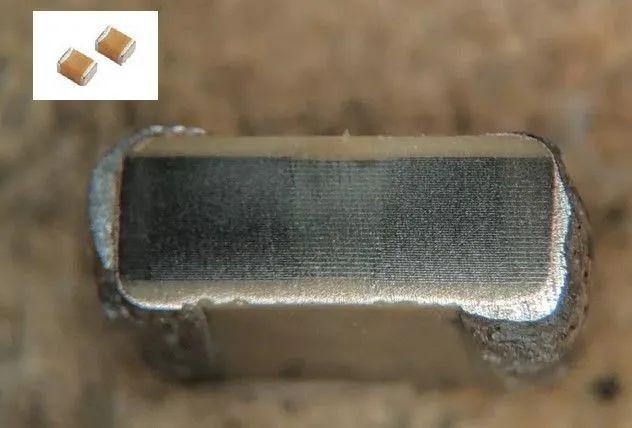

01表贴电容

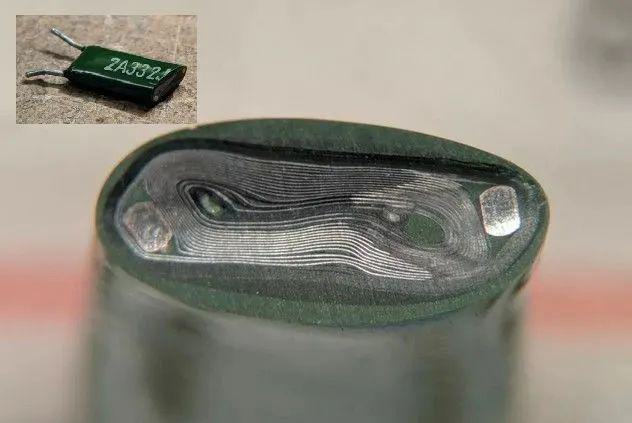

02薄膜电容

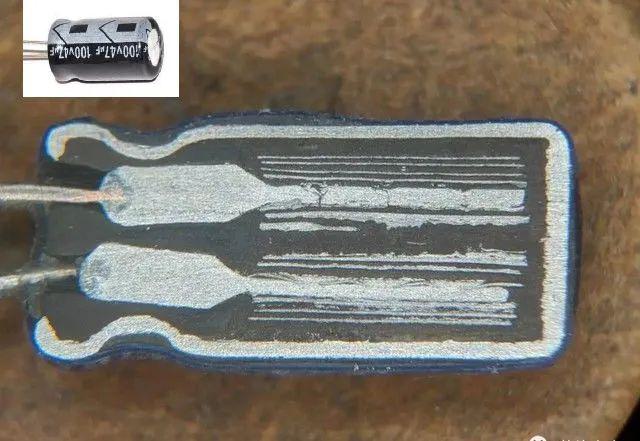

03电解电容

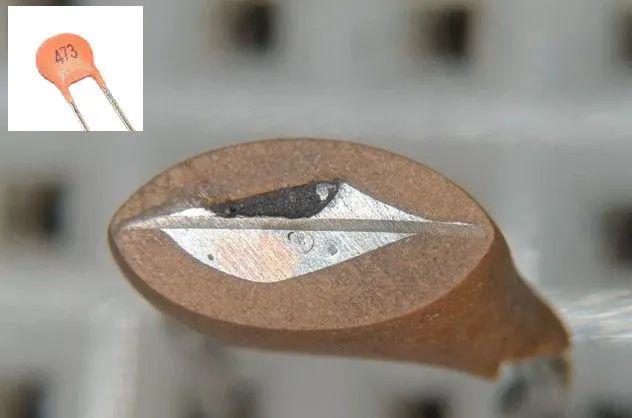

04瓷片电容

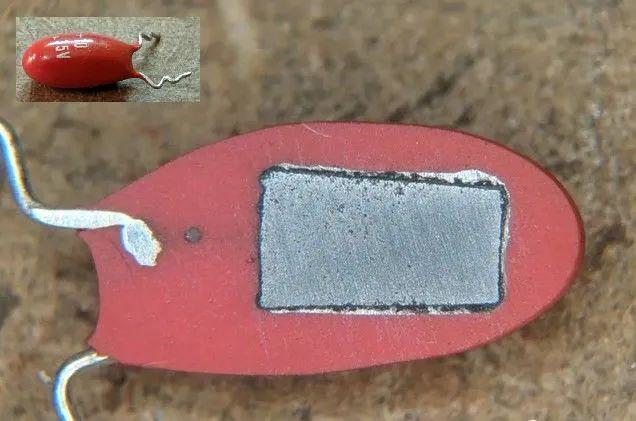

05钽电容




06金属膜电阻

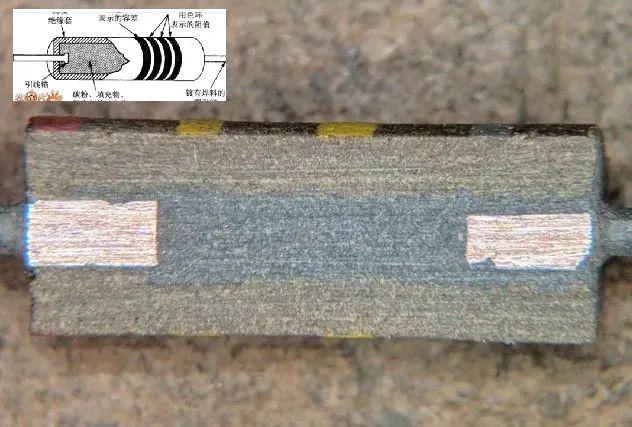

07碳粉电阻

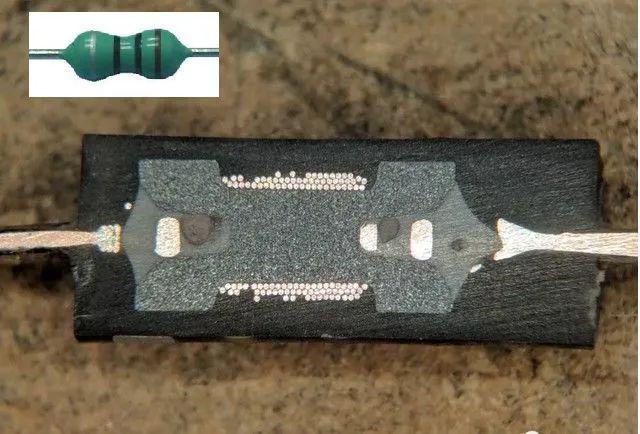

08色环电感

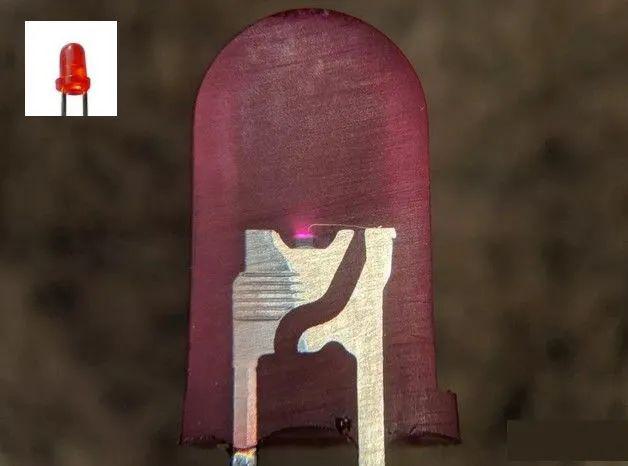

09LED




010二极管

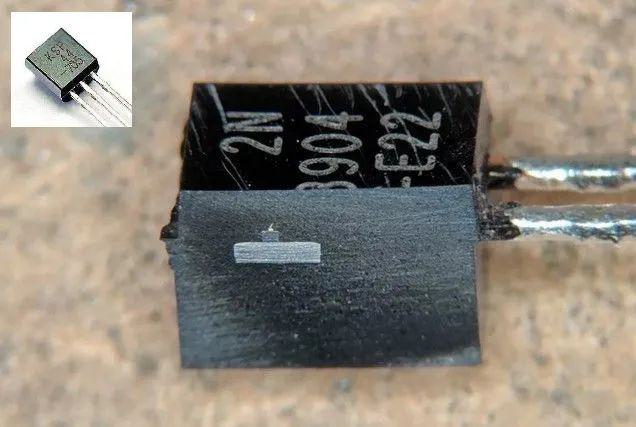

011三极管

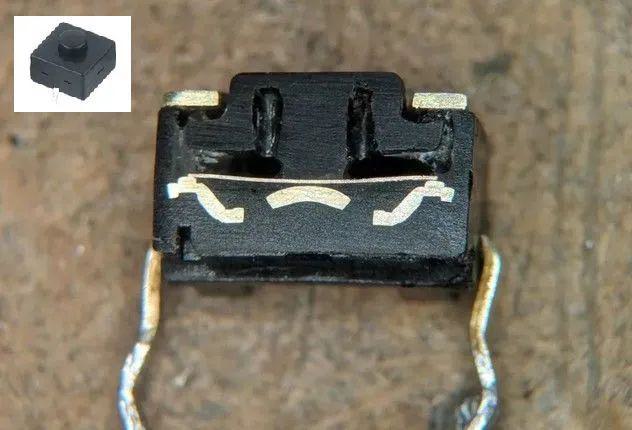

012按钮

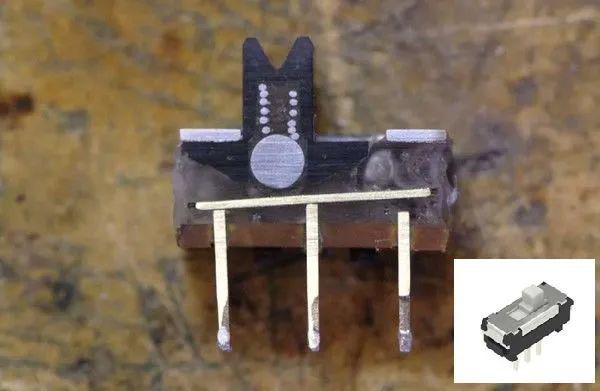

013滑动单刀双掷开关

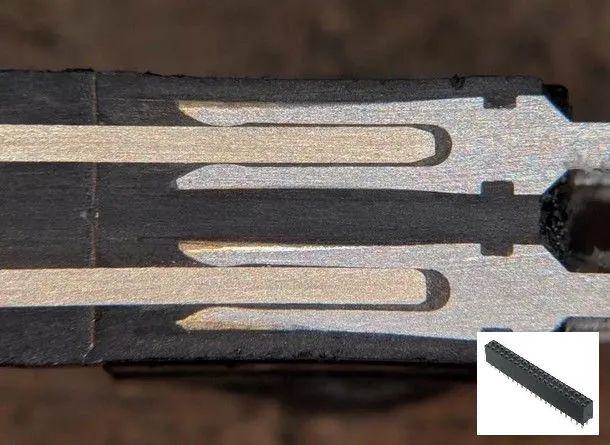

014双排插针

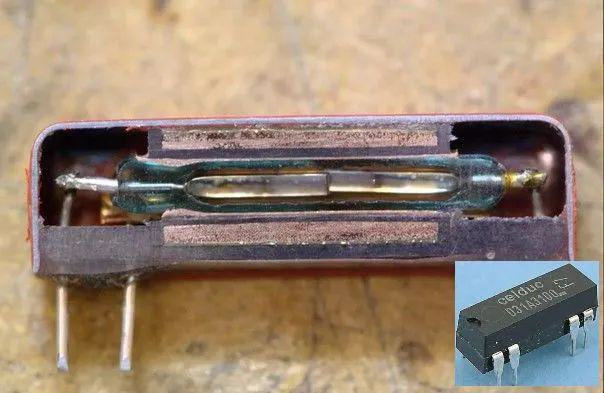

015干簧管继电器

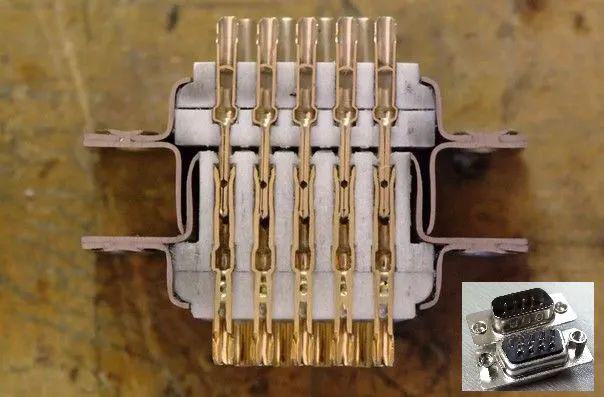

016DB9接头

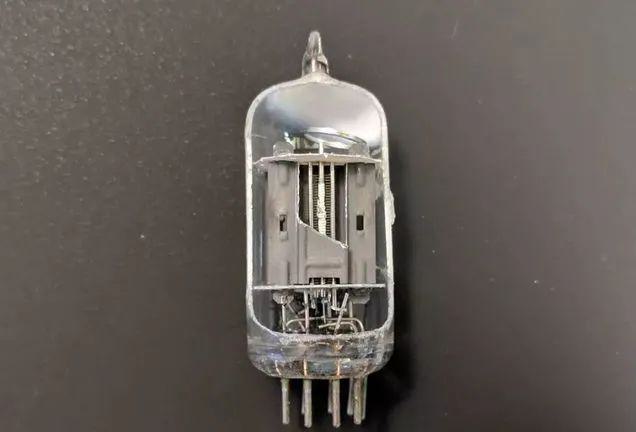

017电子管

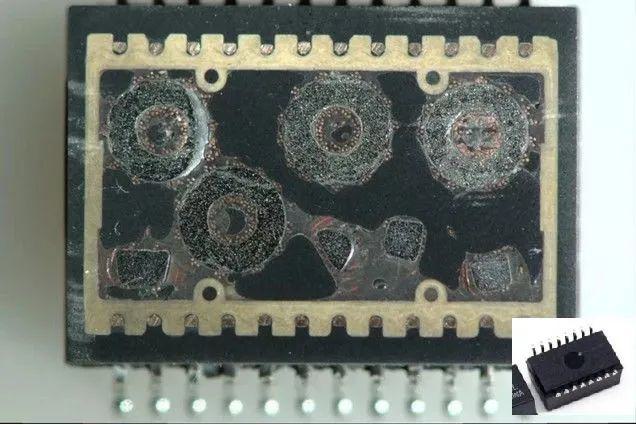

018网络变压器

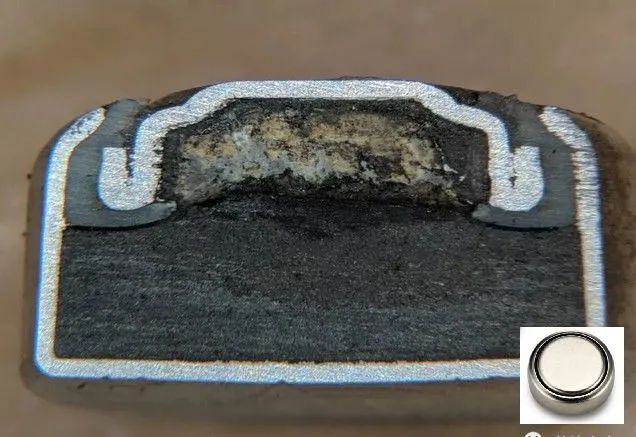

019纽扣电池




020驻极体MIC

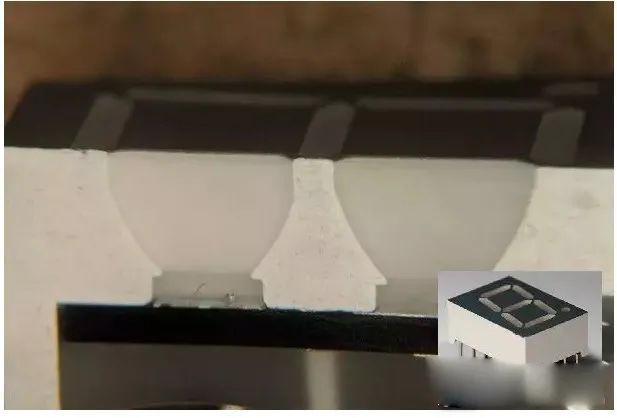

021七段数码管

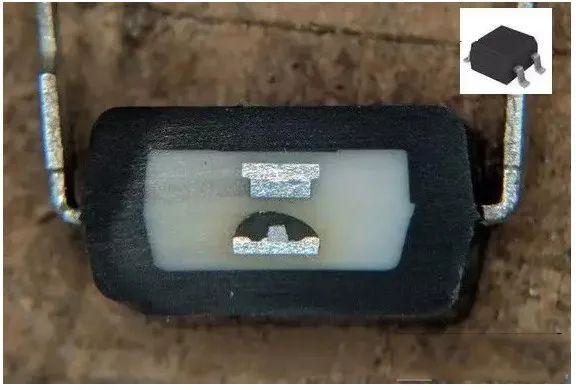

022光耦





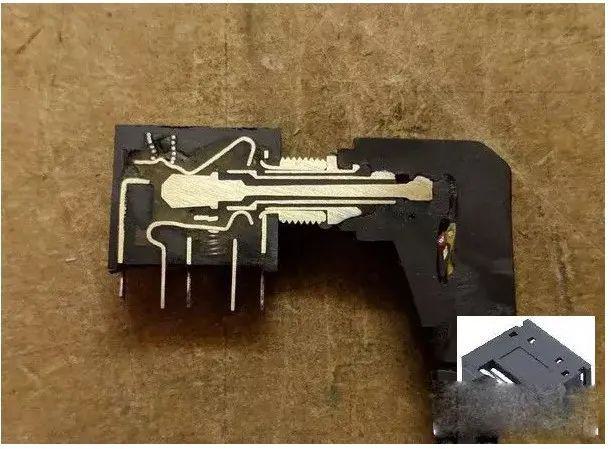

023耳机接头

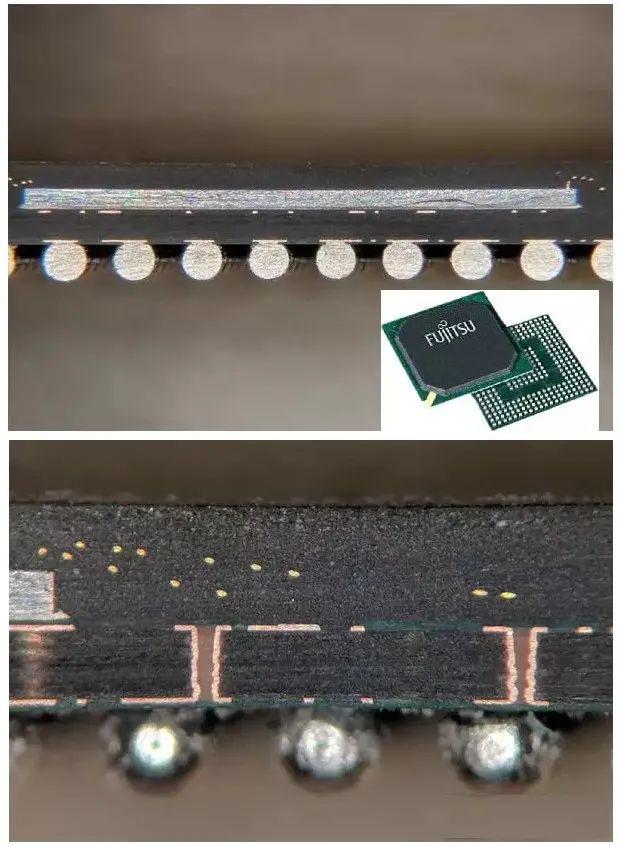

024BGA封装


制作上述元器件的横截面,一般需要经过以下步骤:


【1】将元器件使用环氧树脂抽真空浸泡进行固定;

【2】使用研磨或者切割去掉元器件表层部分;

【3】对剩余部分进行抛光,显示清晰的截面图像;

【4】在放大镜或者显微镜下进行拍照观察。
