DIY | 三枚硬币自制收音机

转自：电子工程专辑

微信公众号：strongerHuang

我们称这个收音机为三个硬币收音机是因为我们使用了三个硬币作为锚点，连接收音机各个部件，这将使我们的制作过程变得极为简单。在这个收音机中我们使用了一个特殊的10晶体管集成电路，使最后做出的收音机效果非常出色。

如果你以前从来没有玩过焊接，这将是一个极好的机会。

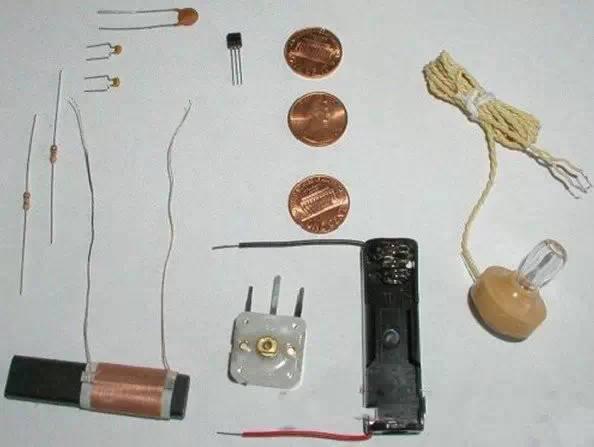

需要的材料：

三个硬币

一个调谐线圈，你可以自己做一个，在这个项目中我们使了更小的线圈，且里面有一个磁棒

一个MK484-1调频广播集成电路，它是收音机的心脏，它集成了放大器，探测器，自动增益控制器

一个压电式耳机

一个调谐电容器

一个100,000欧姆电阻器

一个1,000欧姆电阻器

一个0.01微法拉电容器

两个0.1微法拉电容器

一个1.5V电池

(可选)一个1.5V电池夹

第一步：焊接集成电路

注意，我们所有的焊接工作都是反面进行的，最后将做好的收音机翻过了，我们将看不到焊接点，这样将使我们的收音机更加美观。所有的不部件在焊接过程中，要注意正反面。

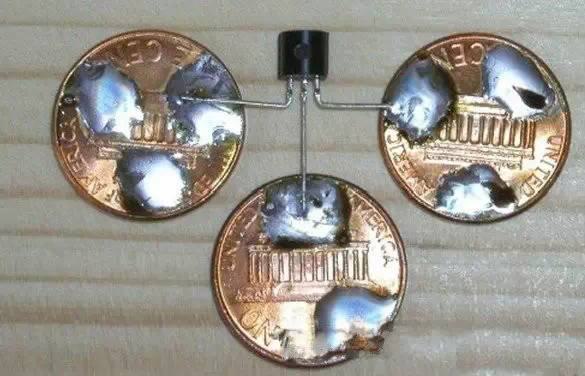

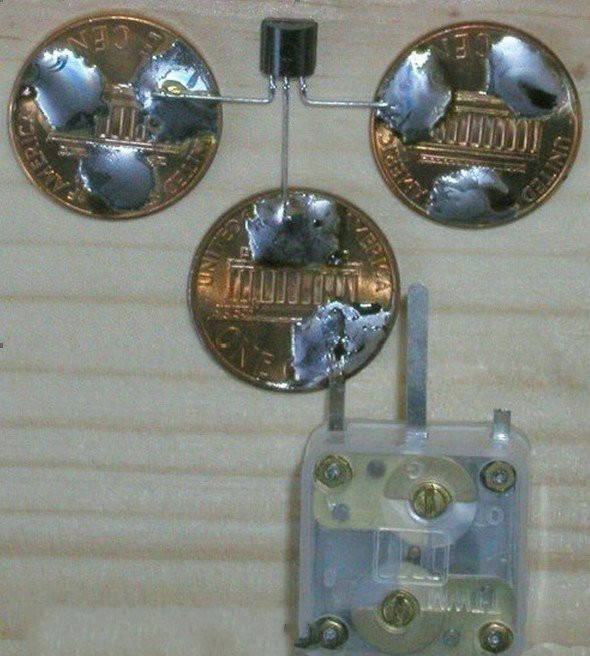

集成电路有一个平面和一个圆面，将平面向下，圆面向上焊接。如下图：

第二步：焊接可变电容器

可变电容器也要反面焊接，如下图：

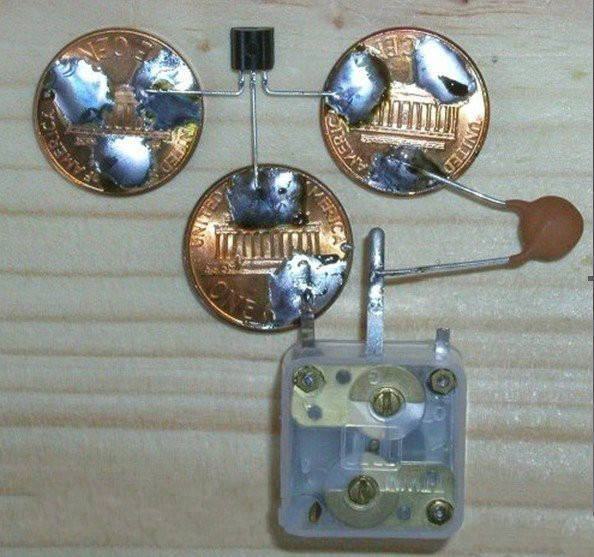

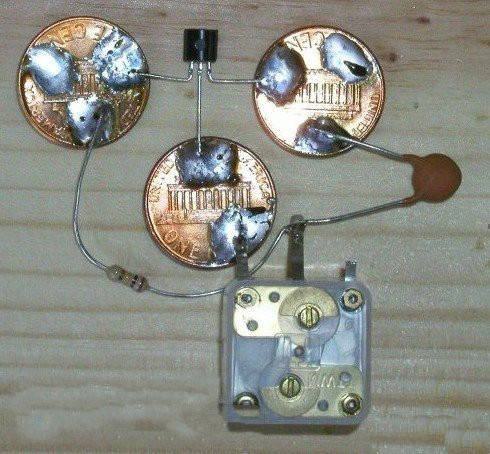

第三步：焊接0.01微法拉电容器。如下图：

第四步：焊接100,000欧姆电阻器

注意不要和其他金属部件接触，如下图：

第五步：焊接0.1微法拉电容器

注意不要接触其它的线，如下图：

第六步：连接耳机

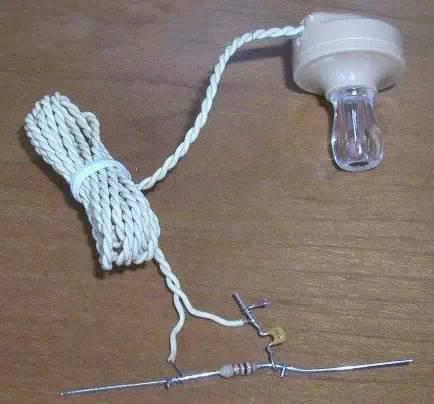

将耳机与一个1,000欧姆电阻器和一个0.1微法拉电容器相连，如下图：

第七部：耳机电阻器的焊接。如下图：

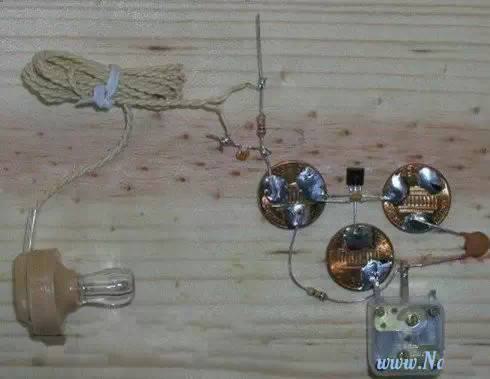

第八步：焊接电池夹。如下图：

第九步：焊接线圈

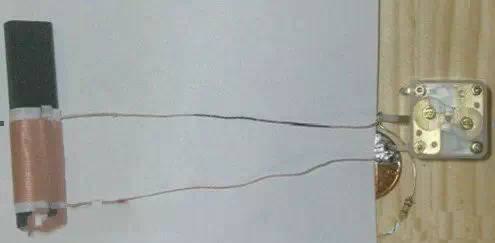

为了看得更清楚，放了一张纸在上面。线圈中的磁棒是可以活动的，这点很重要，因为我们将通过磁棒的进出来调谐。

第十步：可变电容器的改造

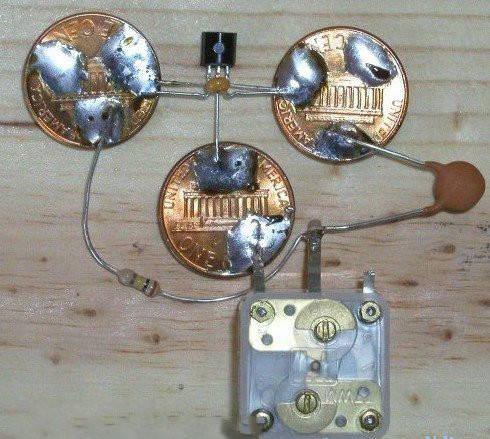

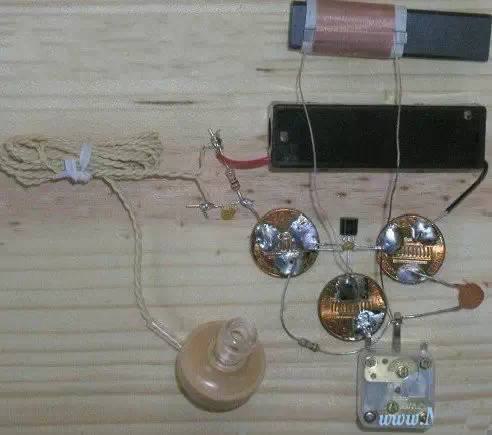

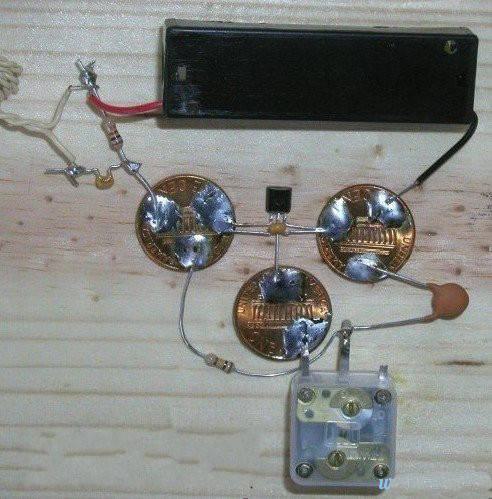

到目前为止，我们的工程实际上已经完成了，如果你安上电池，戴上耳机可能已经可以收听到电台了。随后，我们将讨论怎样调收音机。下图是我们做好的收音机的反面：

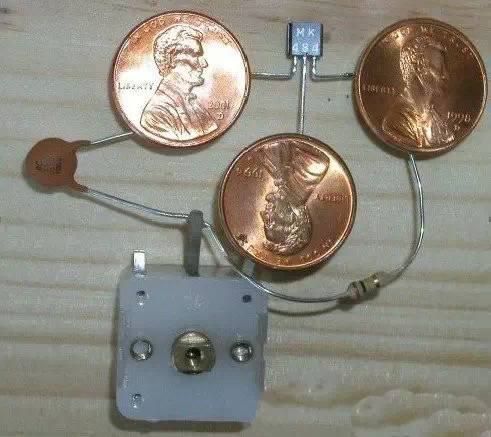

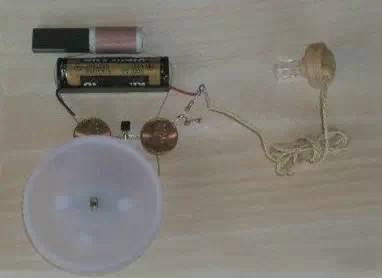

将它翻过来，我们将看到它的正面，如下图：

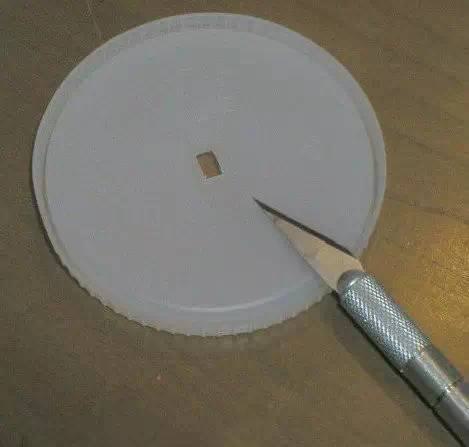

这个收音机的调频方式有两种。第一种，将线圈中的磁棒缓慢地移进移出，这是一种粗调，要想调到你想要的电台会比较困难，因为即使是很小的移动都将改变频率到其他的电台。第二种比较好的发法就是调节可变电容器的铜棒。为了更好地进行微调，我们用一个塑料瓶盖做了一个很大的旋钮。方法如下：

第十一步：调频

因为磁棒在线圈中仍然可以活动，不便于调台，我们就需要将其固定在一个地方，以使我们通过调节可变电容器可以收到所有的台。方法是将可变电容器调到最左边，将磁棒缓缓滑进线圈，直到你听到第一个电台，然后将磁棒用胶水固定，你也可以将电池夹固定住。

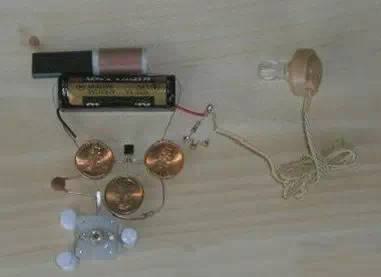

你的三个硬币收音机最终完成了!
