来源：科技DOT
编辑整理：电子电路来源地址：https://www.bilibili.com/video/BV1zJ411q7Qr/?spm_id_from=333.788.videocard.0

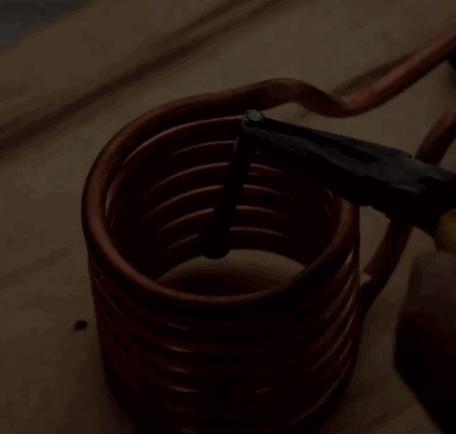

▲ 3秒即可烧红铁棒

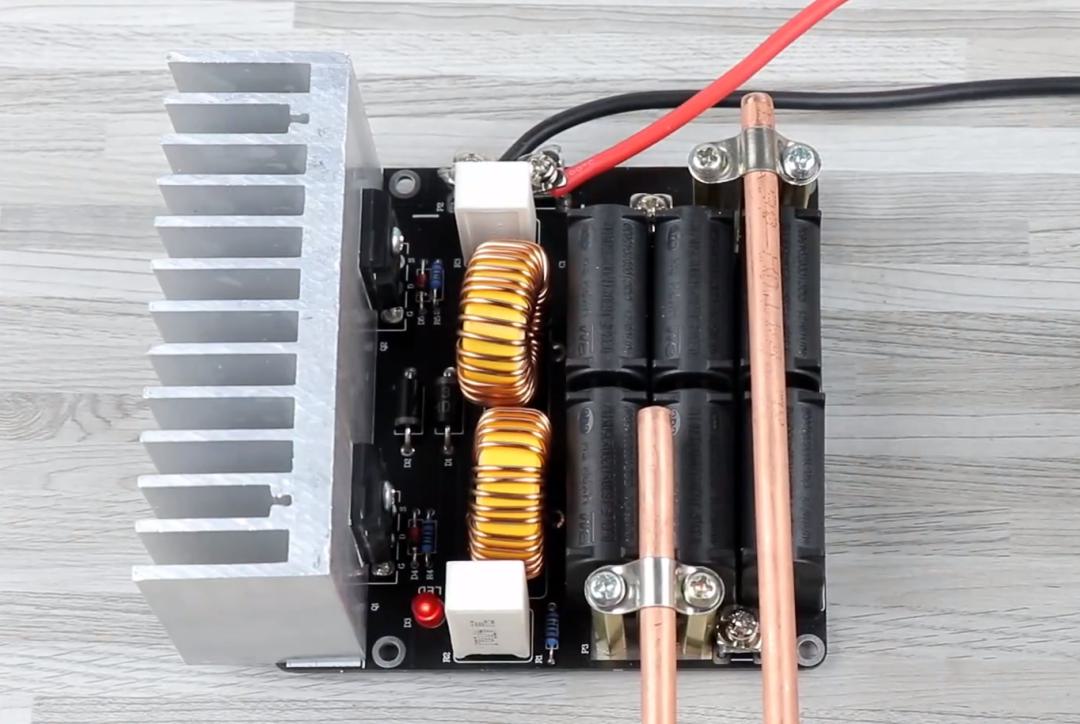

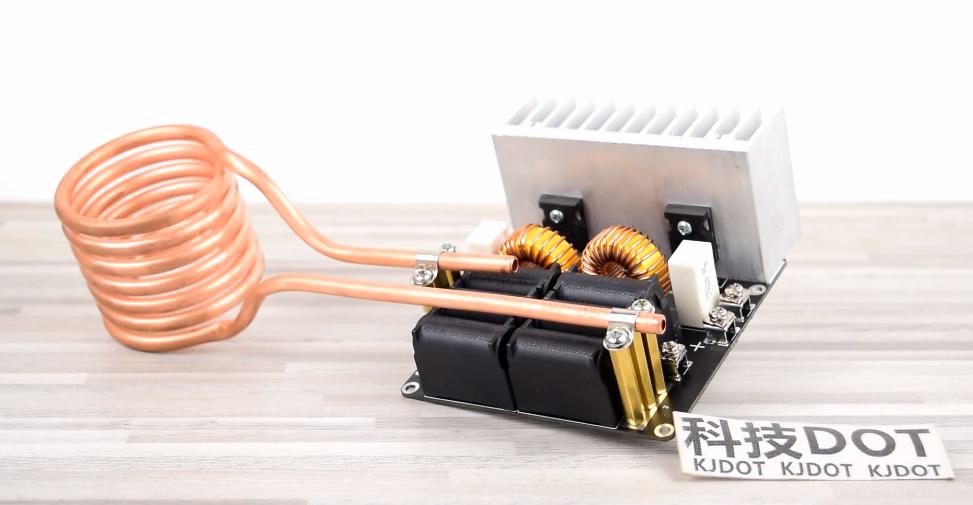

▲ 实物图

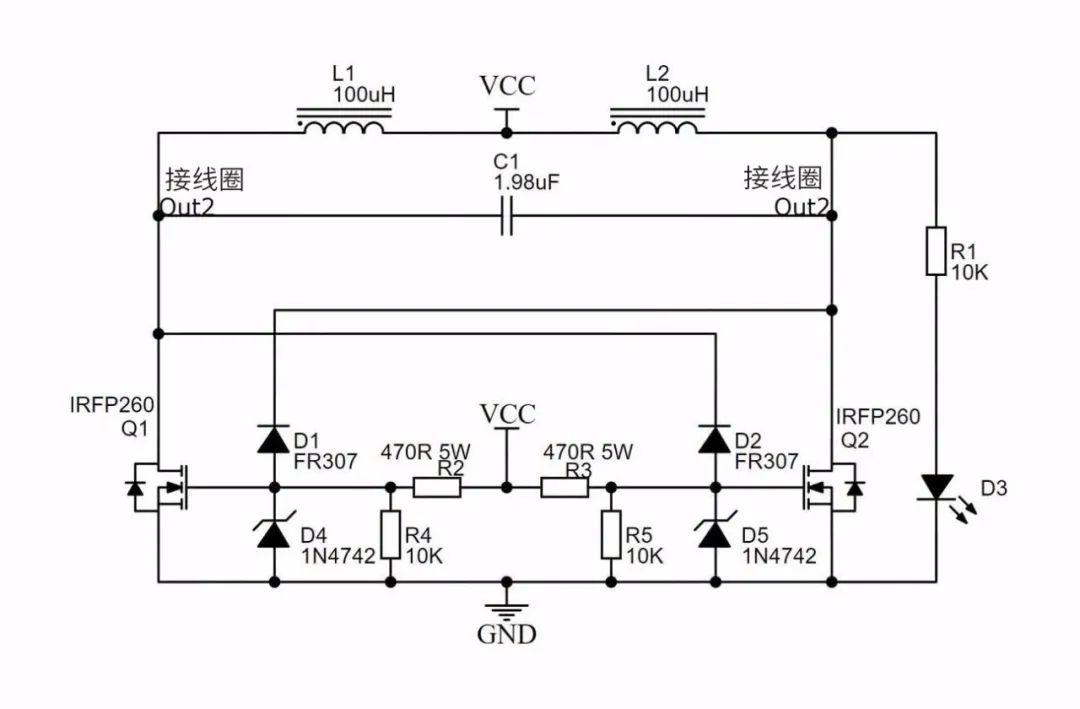

▲ 电路原理图

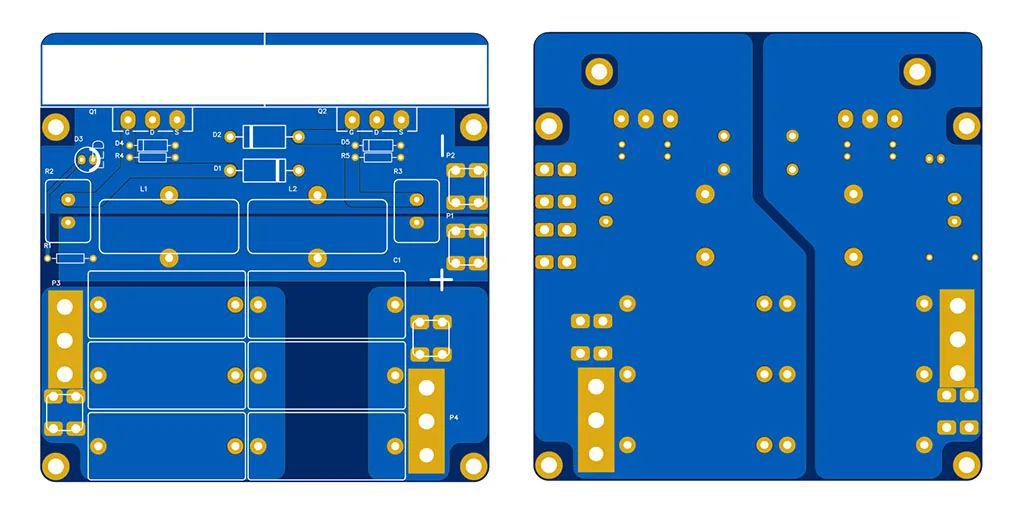

▲ PCB顶层和底层
▲ 元器件清单
清单：0.33uf 1200V电容*6, 100uh电感*2，IRFP260场效应管*2, 470Ω5W水泥电阻*2，FR307二极管*2, 1N4742二极管*2, 10K电阻*2，LED，接线端子*4, 48V20A开关电源，铜管。

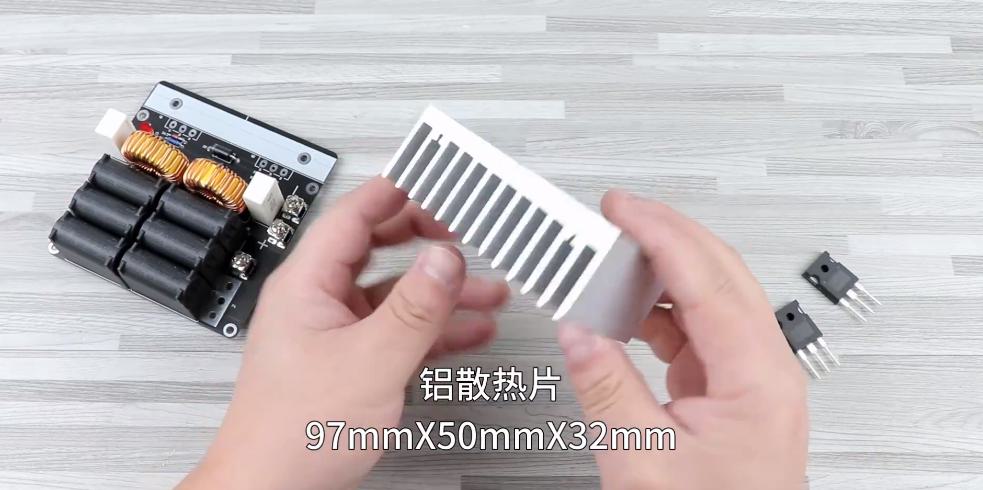

▲ 散热片

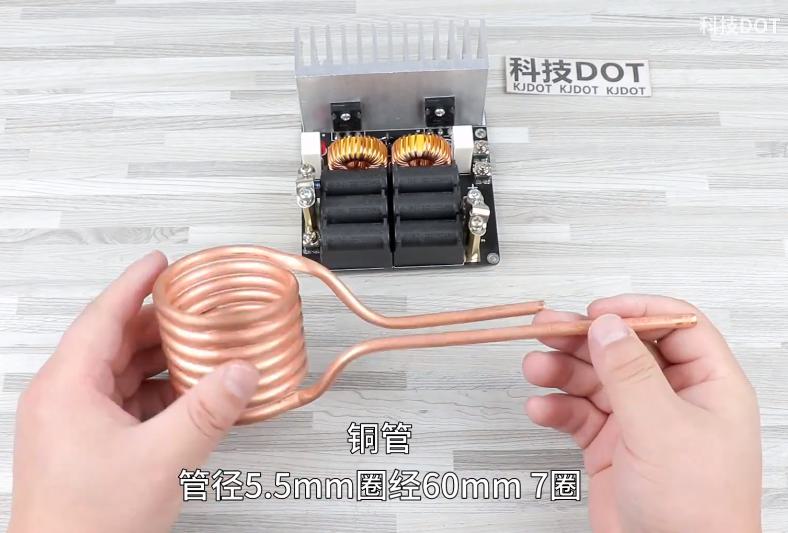

▲ 线圈（铜管）

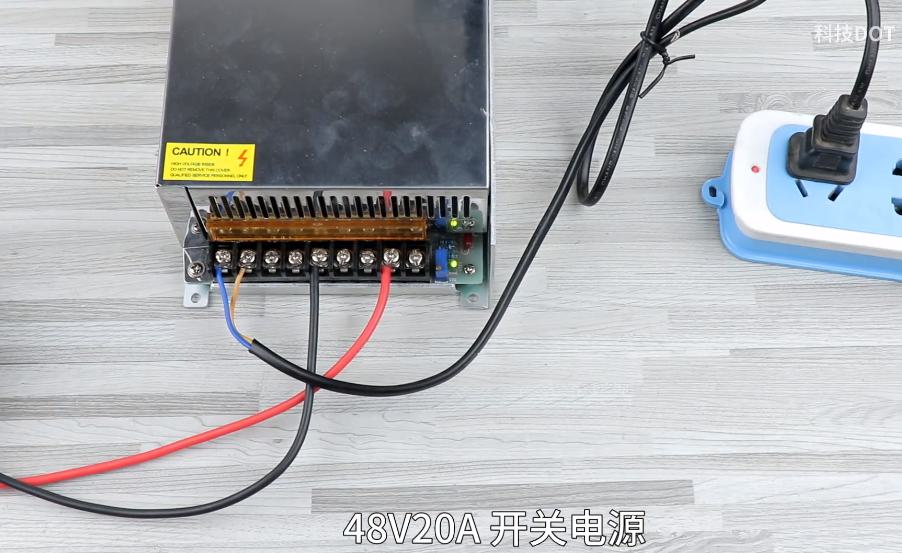

▲ 感应加热要使用的电源
至此，大家明白了这个原理吗？有没有想动手制作的朋友，公众号后台回复“感应加热PCB”获取PCB源文件（链接后期可能会失效）。
