整理 | strongerHuang
素材来源 | 知乎、ChatGPT
还是最贵Cadence(Allegro)?
看到有读者在问:AD、PADS、Cadence各有什么优势?
这里就简单分享一下相关的内容。
介绍
AD、PADS、Cadence三大工具是什么?硬件开发工具,主要是“画原理图”+“画PCB图”
AD:Altium Designer
PADS:Pads Logic+Pads PCB
Cadence:ORCAD+Allegro
(每一套工具都带有很多辅助工具,如仿真、库管理等等,这里只讲主要工具,辅助工具以后再讲)
AD的显著特征:黄色的元器件
PADS的显著特征:黑底蓝字黄线
Cadence的显著特征:白底红字蓝线
三大工具常见应用企业
AD:高校、研究所,野鸡公司(此说法来自网络)。PADS:小型电子产品设计公司。Cadence:复杂产品的公司、大型公司。大公司,如联想、华为等,都是以Cadence为主,PADS为辅。别抱着AD不放了,会用Cadence,跳槽去大公司,前途钱途都无量。他们各自的优势
AD:上手快,简单。
所以研究所、学校和小公司喜欢用。没什么条条框框,又是Protel演变过来的,用熟悉了就不改了。
PADS:规则简单,方便使用。
所以很多中小型公司喜欢用,画图快、看图爽、管理起来也不算混乱。
Cadence:规则复杂,方便管理,画图好看。
库管理非常方便,对接生产采购很容易,画出来的图特别规整。所以大公司都喜欢用Cadence。然后利用PADS弥补Cadence的一些缺点。例如看图不方便。

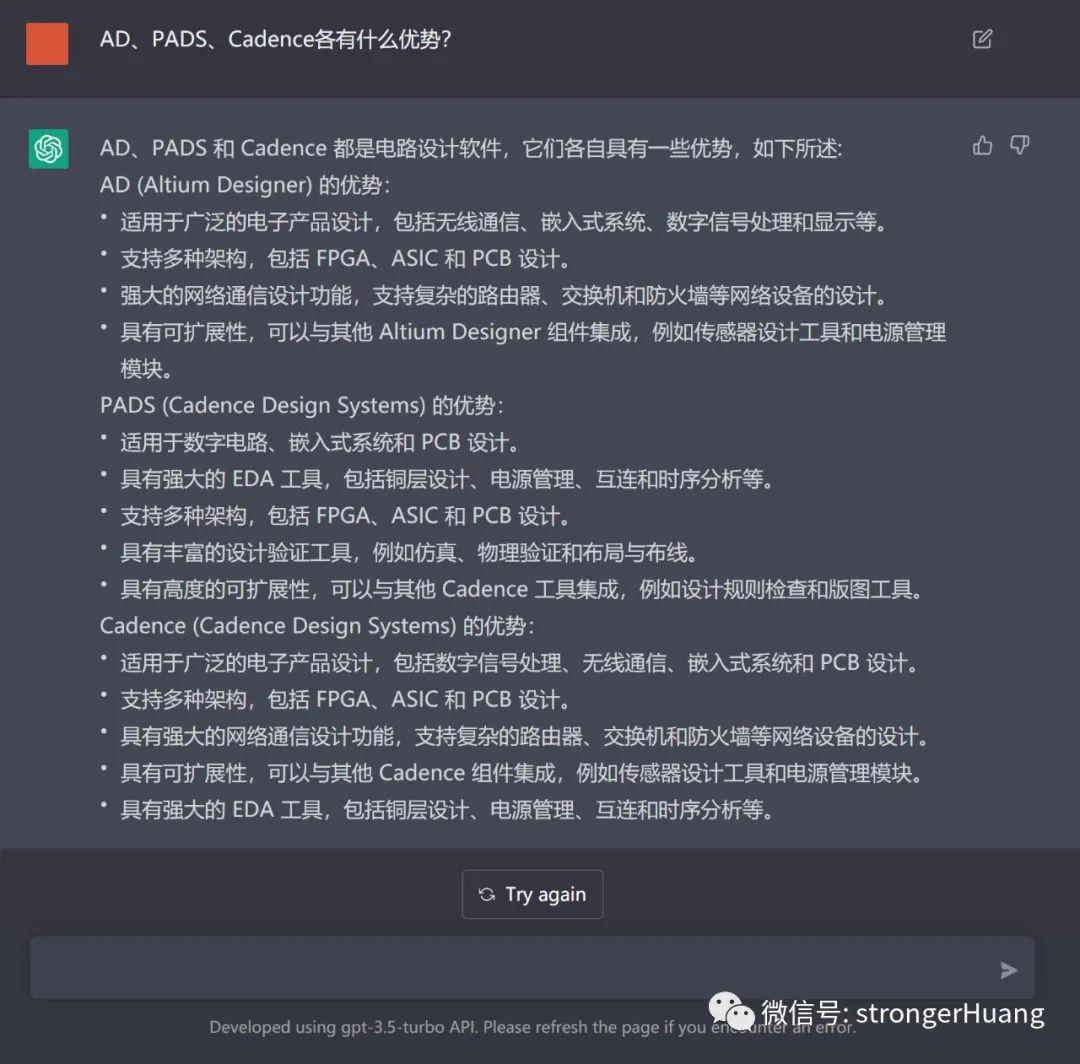

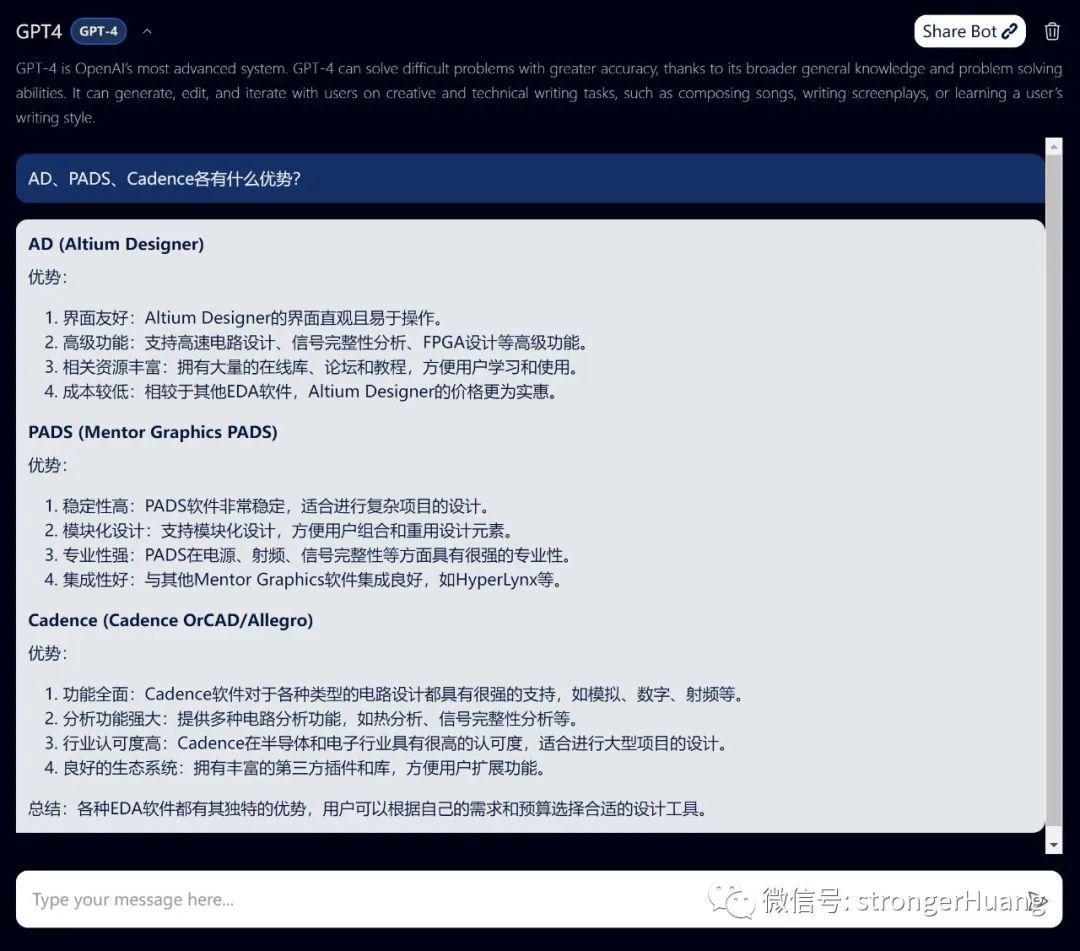

当然,我这里还顺便问了当下流行ChatGPT:

初学者,应当先从哪个入手?
如果只是在学校或者研究所工作,AD足以。如果要在正规公司做事情,可以先学习简单一些的PADS,再学习Cadence。作为硬件初学者,怎么开始入手学习?
按照看图、改图、建封装、画原理图、画PCB图、出资料这样的顺序,先把简单的学明白了。至于电路仿真这样的相对复杂功能,应当等对硬件开发的内涵有深入了解后,再去接触。- 看图:会打开,会缩放,会查找,会选择
- 改图:会改连线、改名字、调用库里的元器件
- 建封装:建原理图封装和PCB封装
- 画原理图和PCB图:这个就不用多说了。
- 出资料:原理图输出BOM、PCB图输出Gerber和SMT资料等。
最后,你会发现AD、PADS、Cadence这三款都是收费软件,你是选择免费的软件(比如KiCad)来学习呢?还是放弃呢?
