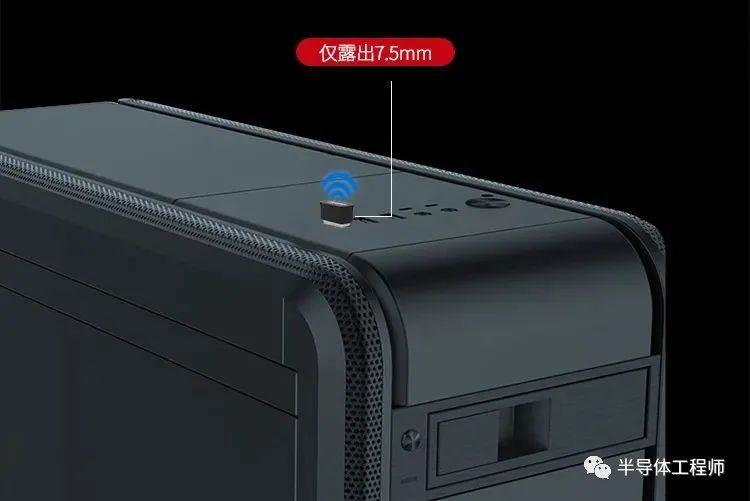

目前市面上很多台式机都没有无线网卡，只能插网线。
要想使用Wi-Fi，插个USB无线网卡就行，简单方便。
由于USB无线网卡非常小巧，以至于有人会好奇：电路板是怎么塞进去的？

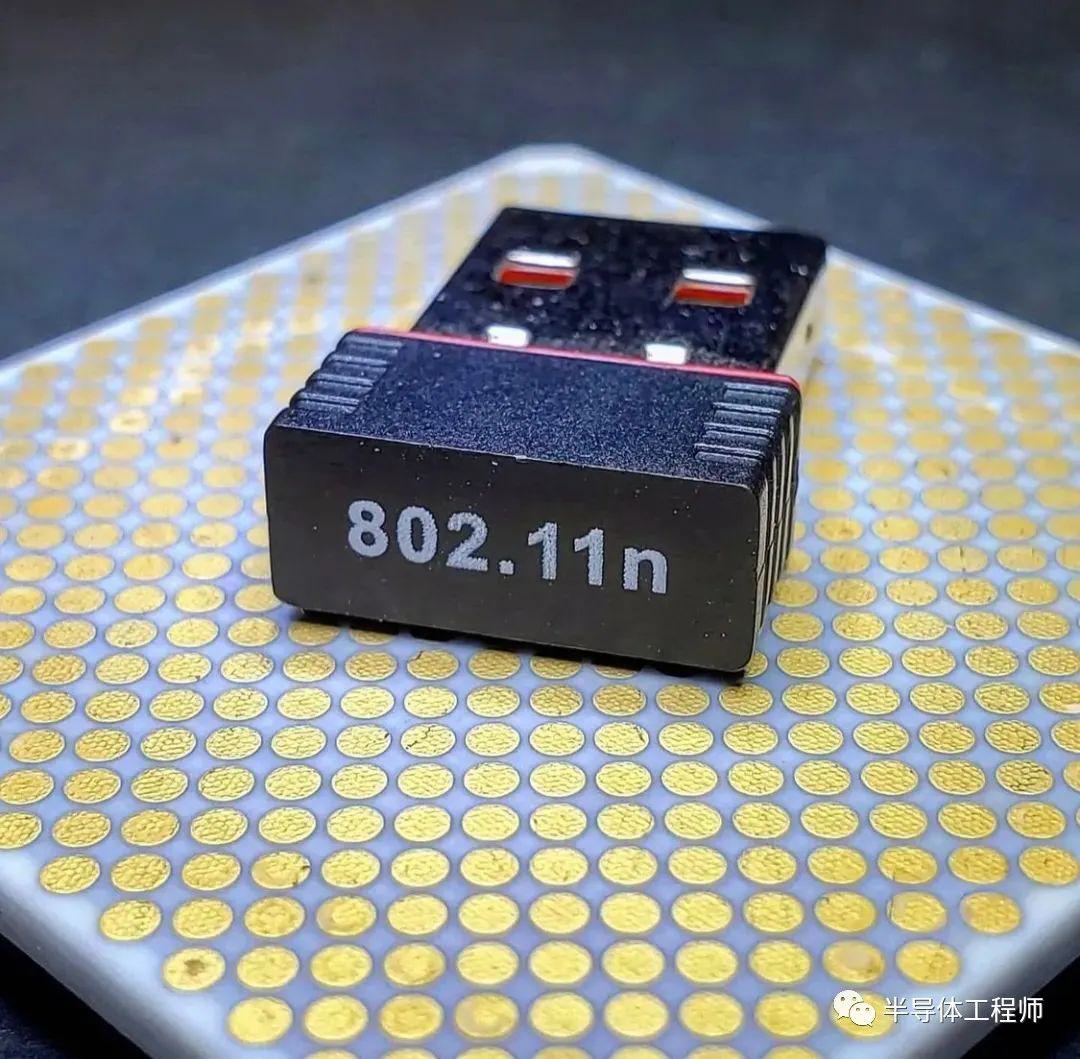

下面，拆解一款USB无线网卡给大家看看！

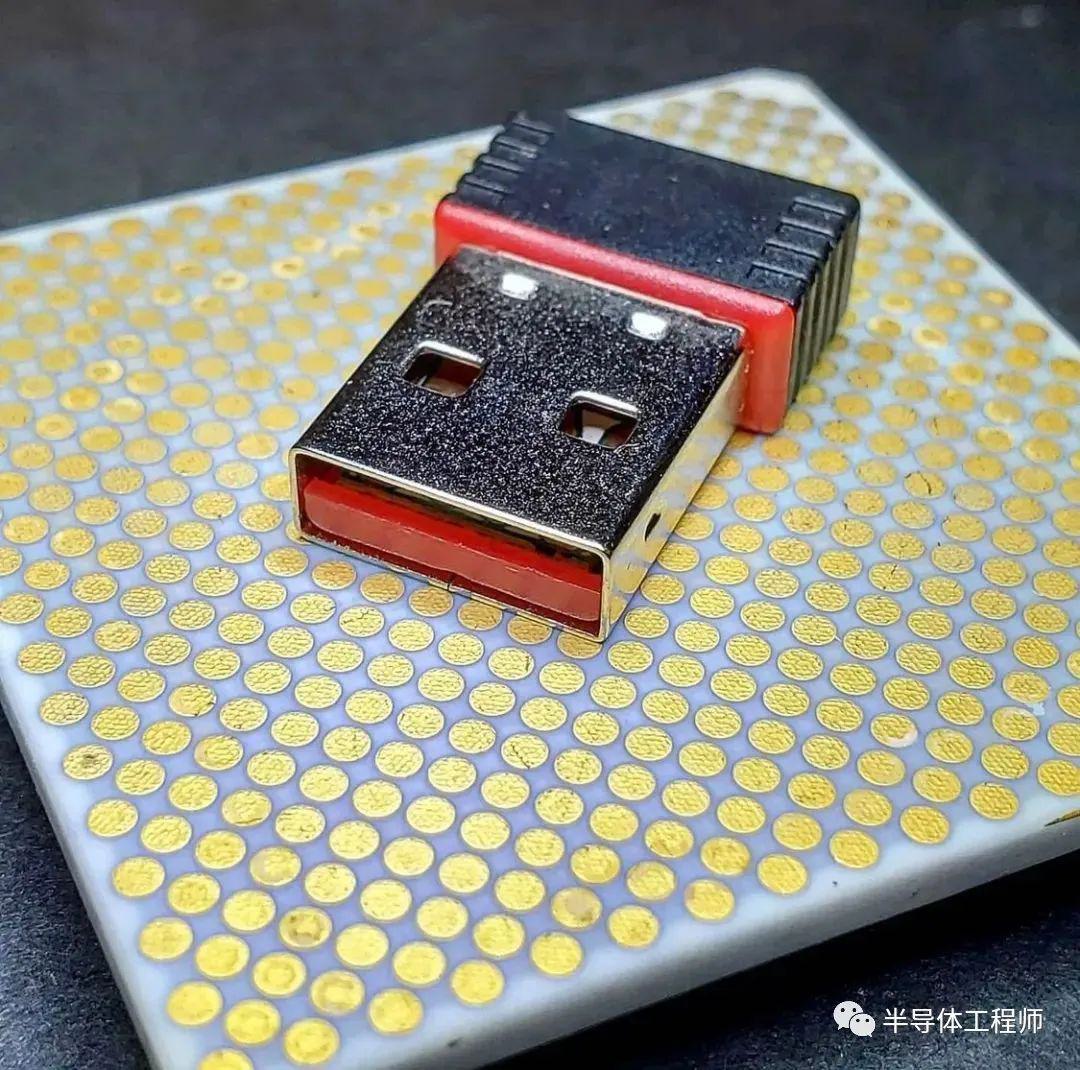

如下图所示，这是另一个角度的样子：

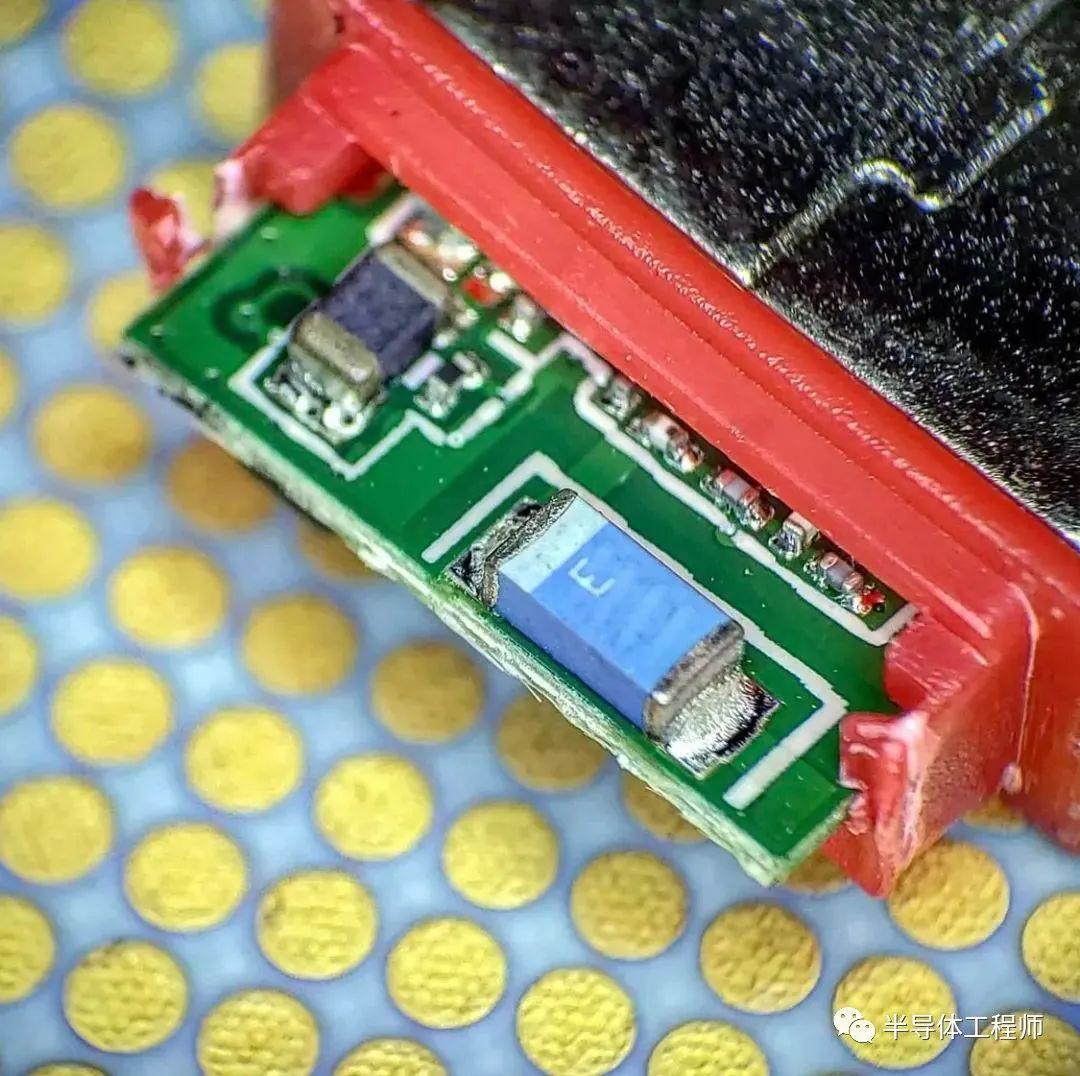

撬开伸出来的、用塑料包括的部分，可以看到浅蓝色的天线。

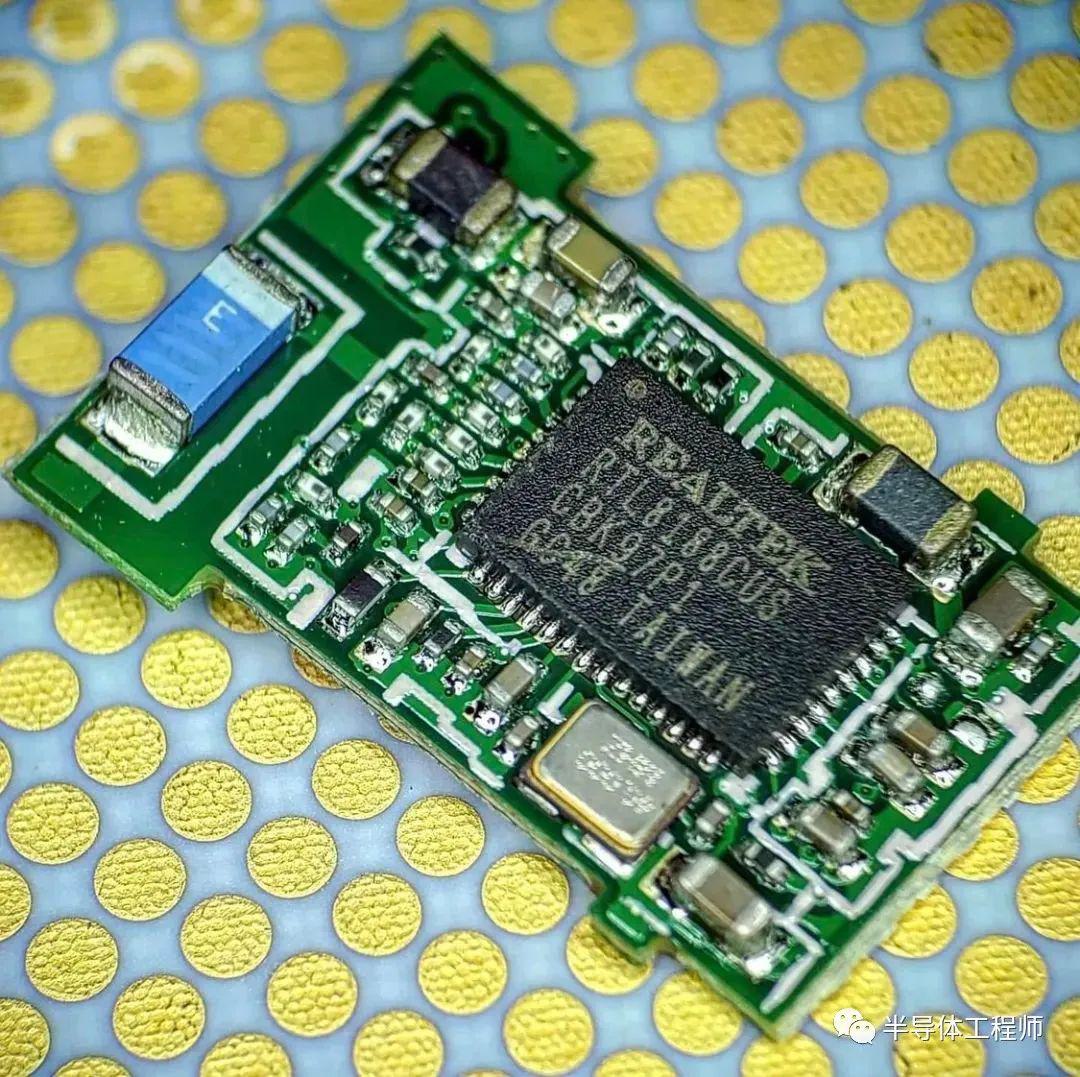

然后把整个电路板拿出来，露出了小巧而紧凑的电路板，非常漂亮！

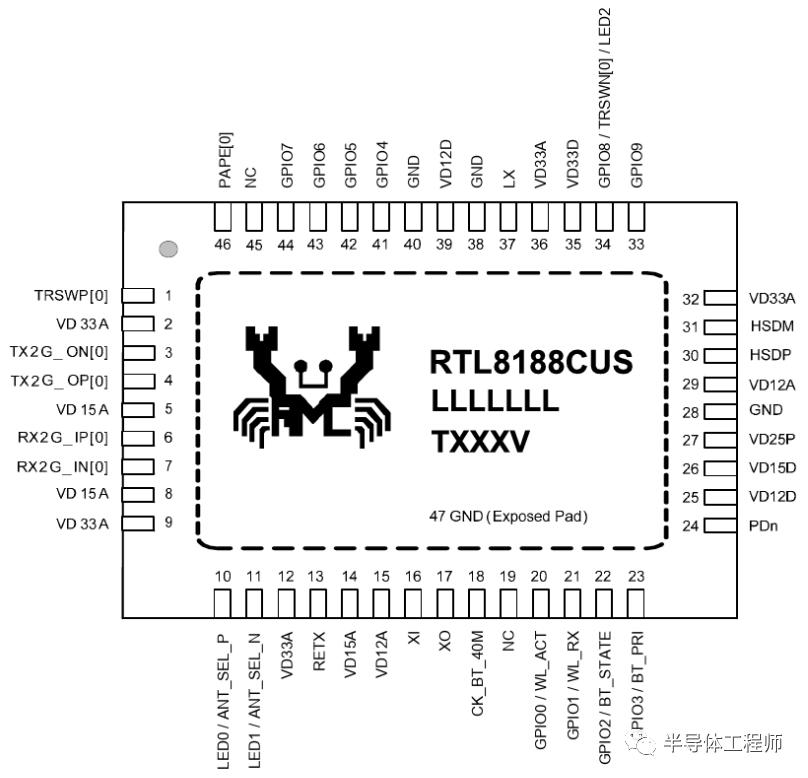

这款USB无线网卡采用的是REALTEK瑞昱半导体的解决方案，芯片型号是RTL8188CUS。
如下图所示，这是陶瓷天线的局部细节图，用陶瓷天线主要是因为它的体积小。

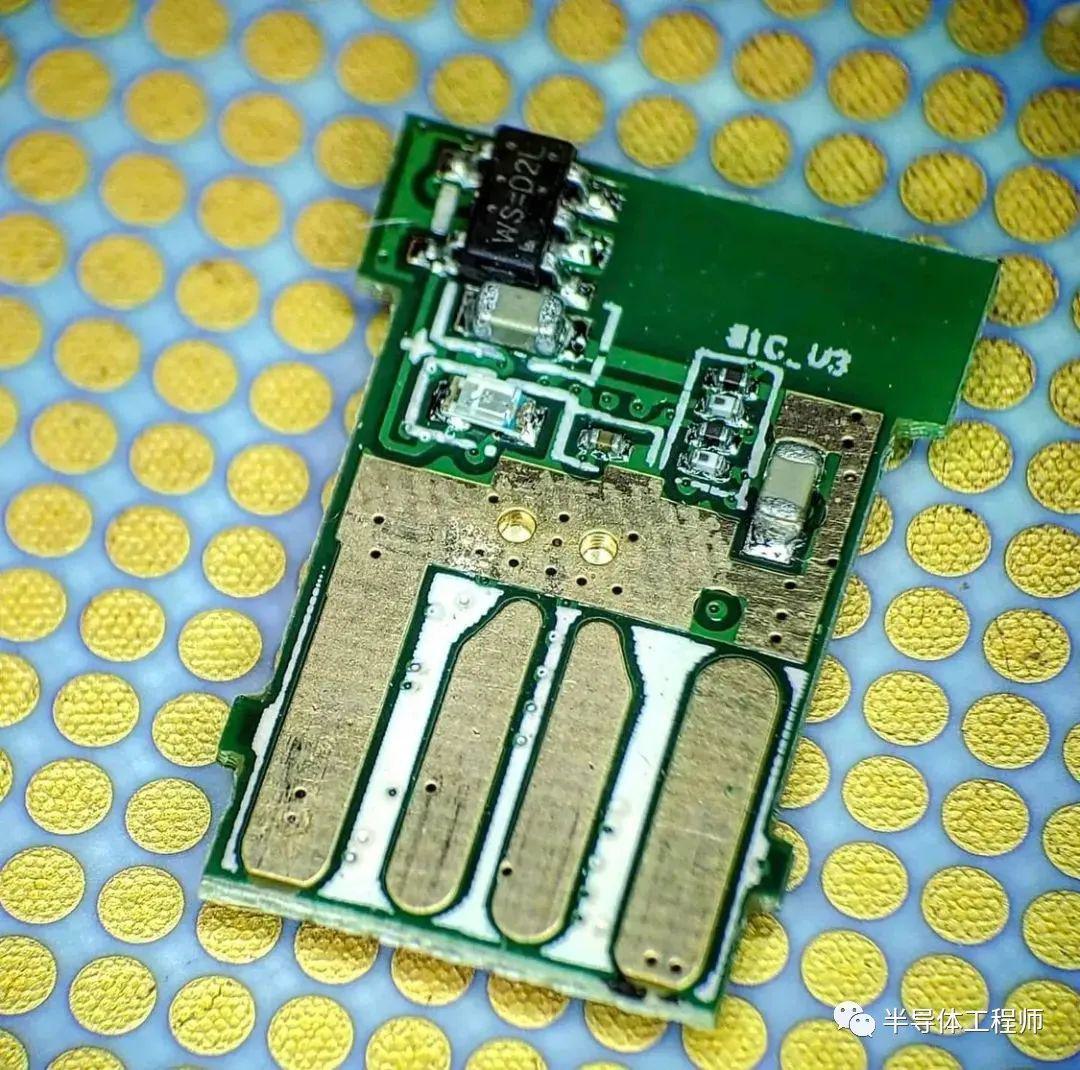

再看一下电路板的背面，上面有一个封装为SOT23-5的黑色芯片，它是一个电源芯片，有5个脚，实现的是5V转3.3V的功能。

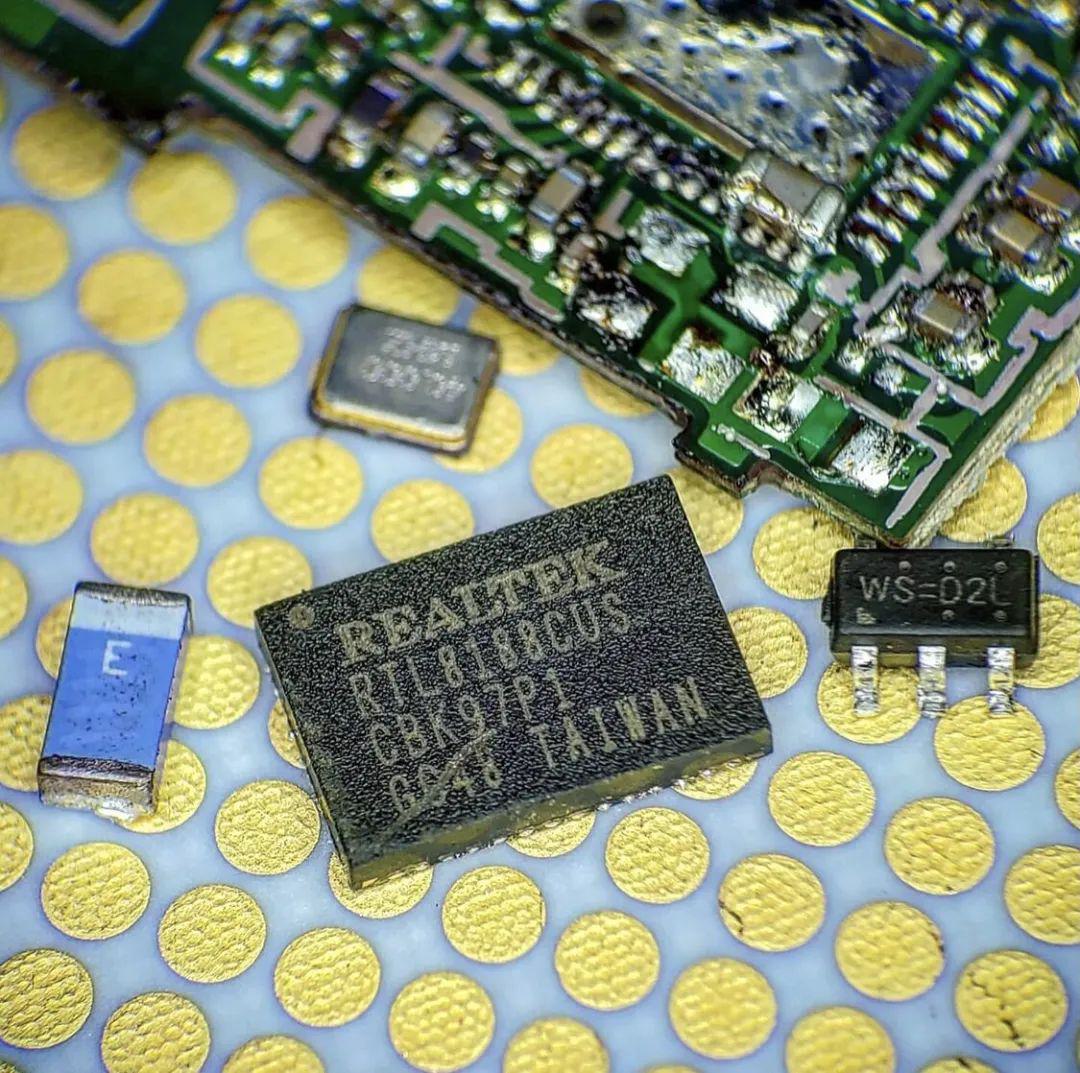

然后将关键的元器件拆下来，下图中从左到右、从上到下分别是：1、蓝色的陶瓷天线；2、金黄色的晶振；3、黑色的主芯片RTL8188CUS；4、5V转3.3V的电源芯片。

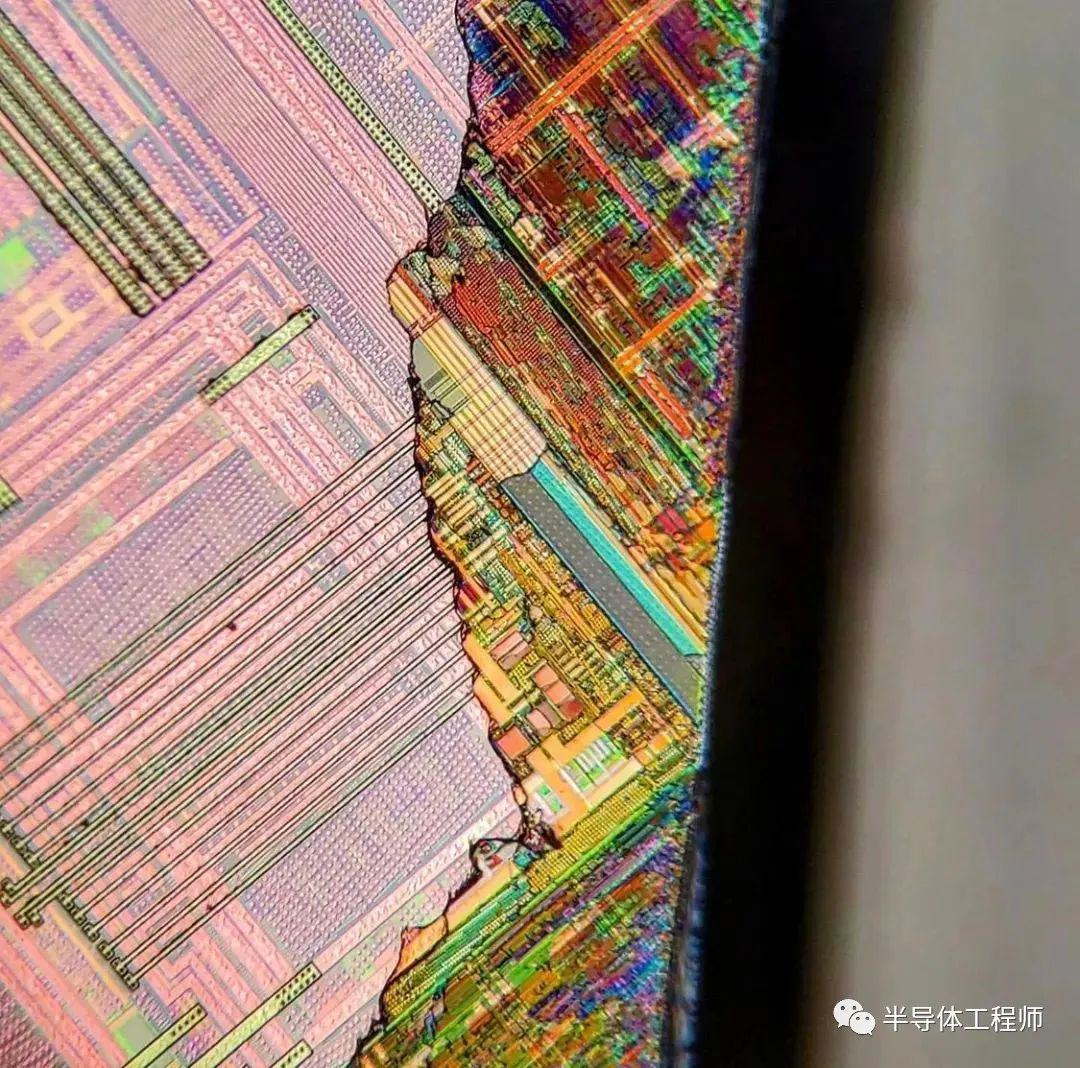

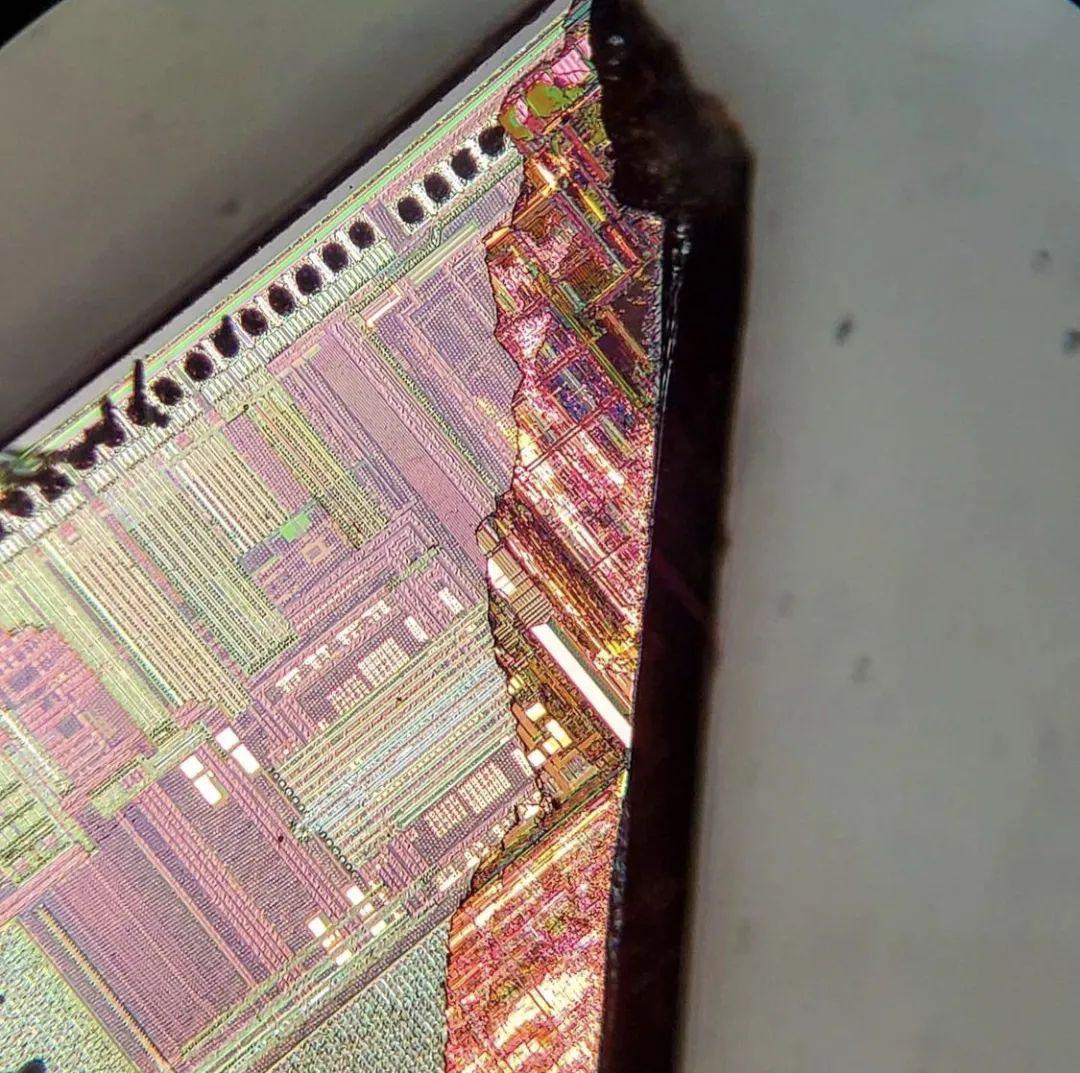

这是主芯片的内部电路，拆的时候有损坏：
微观的电路世界真美！

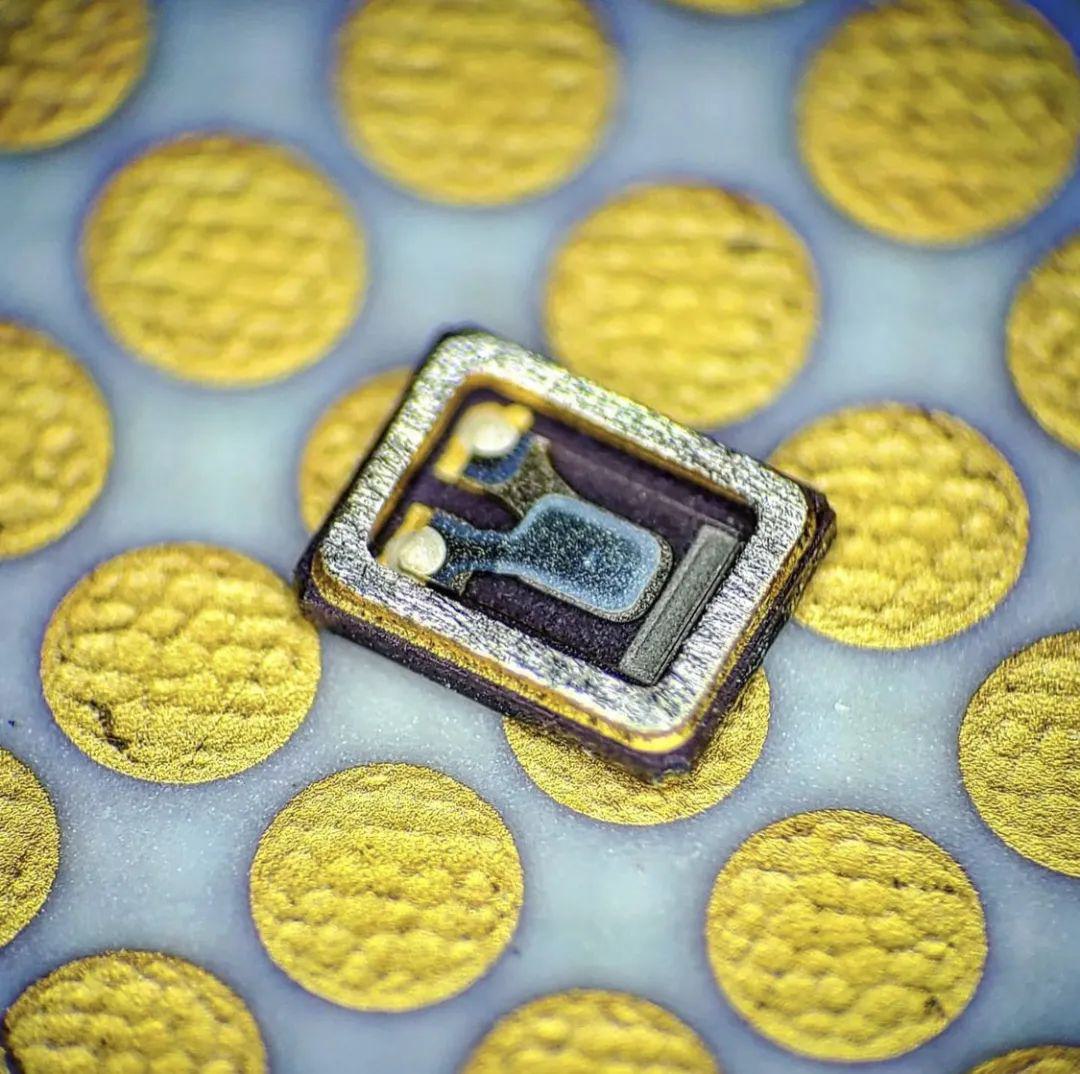

下面将晶振开盖，看看里面的样子：

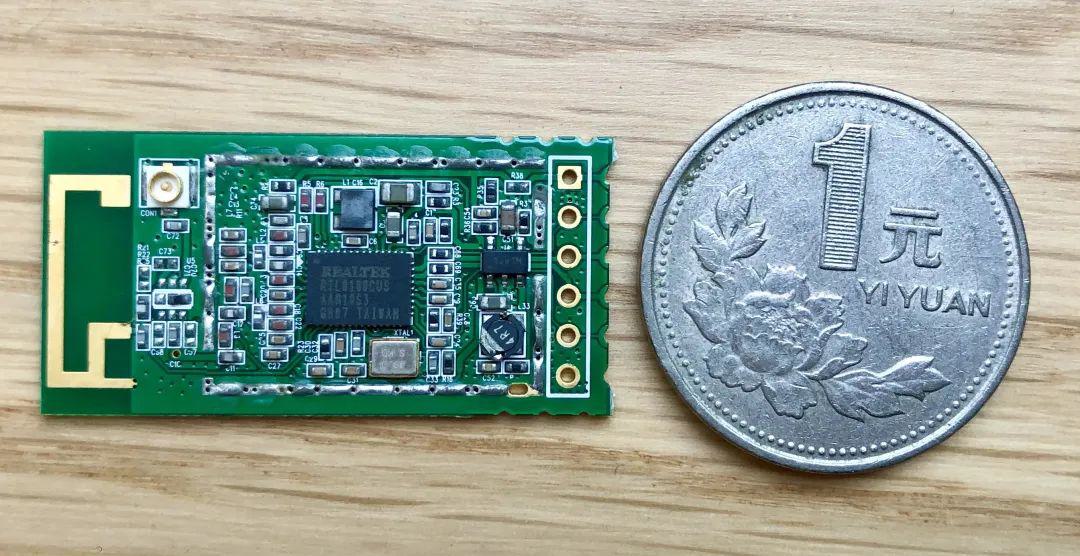

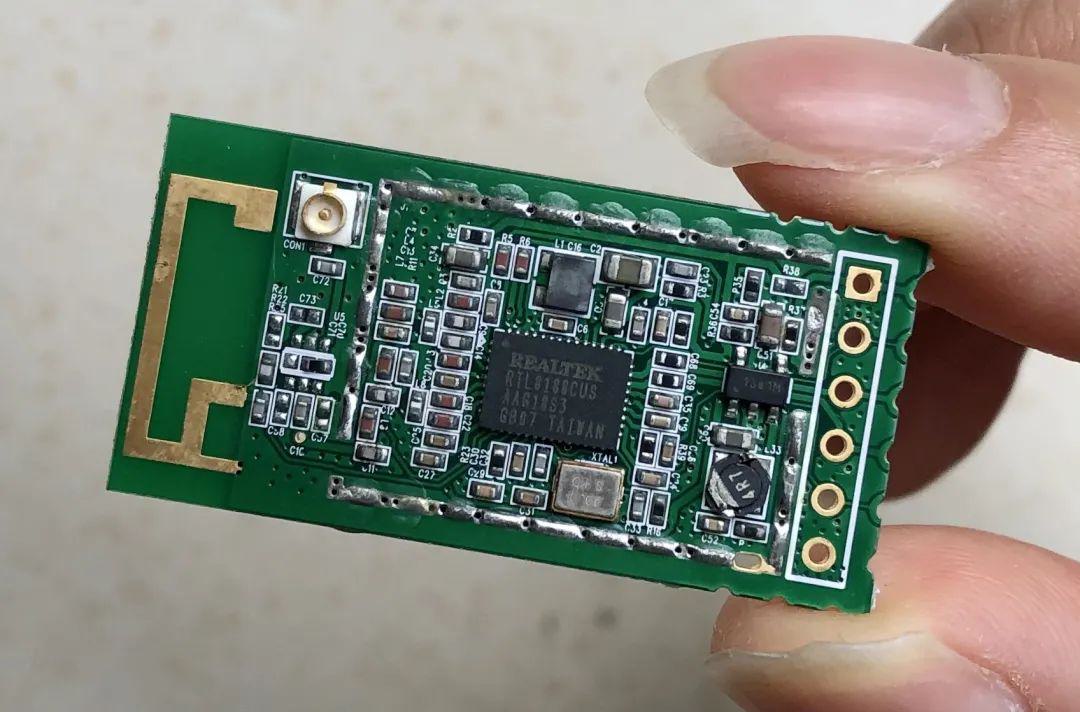

对比看一下用同样芯片方案做的USB WiFi模块（请忽略妹纸没有修剪指甲的手
）：
这个模块同样小巧，但是因为用了PCB天线，所以相对大一些。

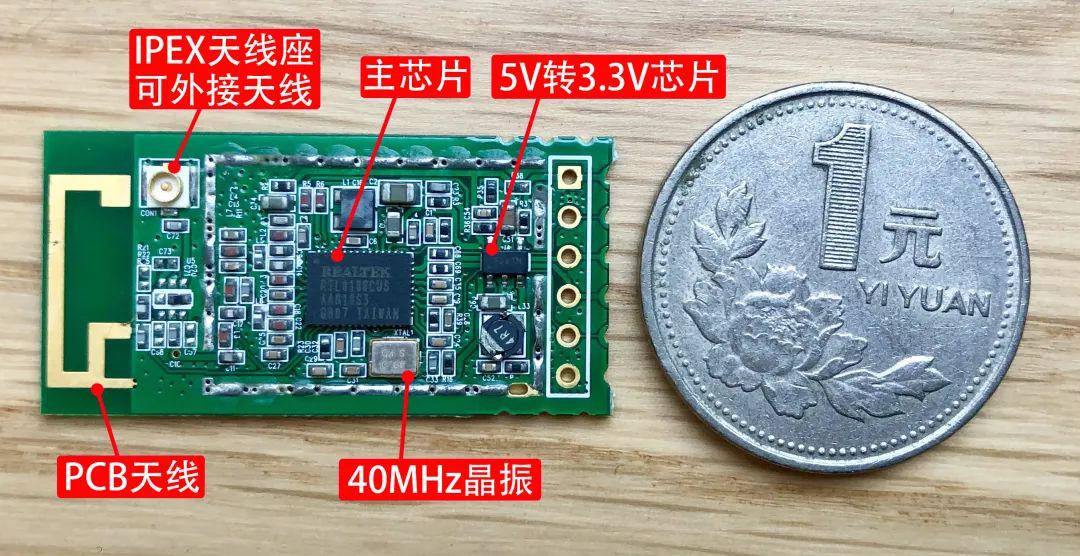

下面给大家标注一下关键的元器件：
REALTEK瑞昱半导体RTL8188的这个软硬件解决方案相当成熟，据悉已经量产多年了，但不确定是否仍是当下有竞争力的解决方案。本文主要是美图赏析，如果想自行制作，建议找芯片代理商拿原理图等参考设计资料，非常简单。
来源：21ic电子网
作者：LR梁锐
