最近在网上看到一个有意思的内容：基于上个世纪50年代存储器原理，为Arduino自制的一个32位的存储器。
早期存储器原理

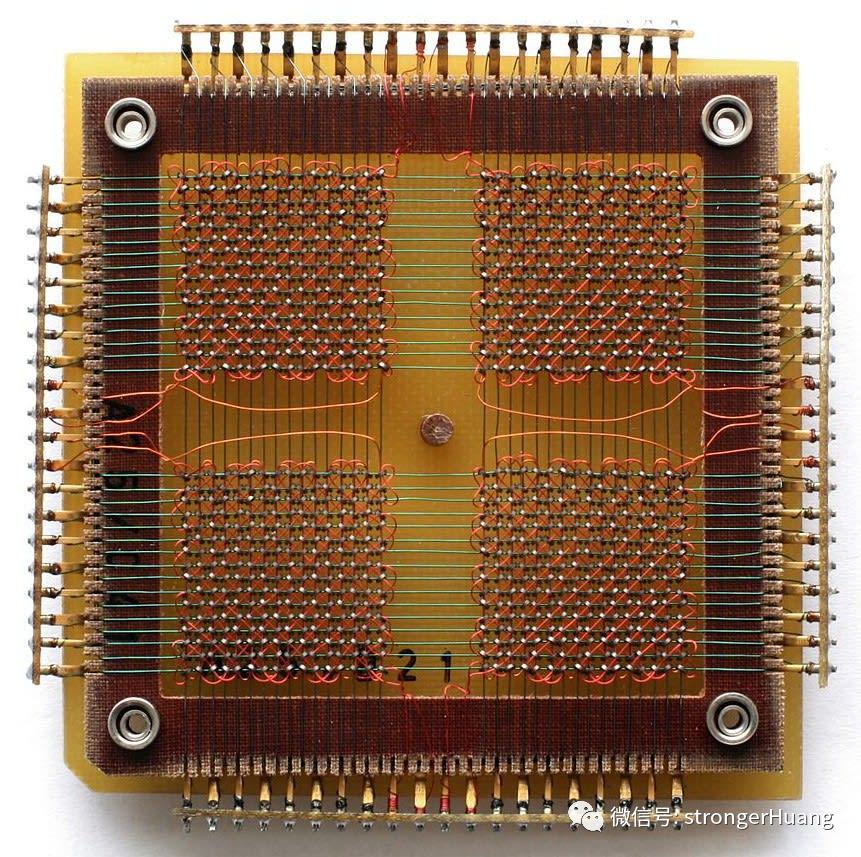

上个世纪 50 年代中期到 70 年代中期，磁芯存储器是计算机存储器的主要形式，它们的工作原理是将信息存储到铁氧体磁芯的磁场中。每个铁氧体环或磁芯可以顺时针或逆时针方向磁化，因此可以存储一位信息。根据磁芯的磁化方向，存储在磁芯中的位的值为 0 或 1。

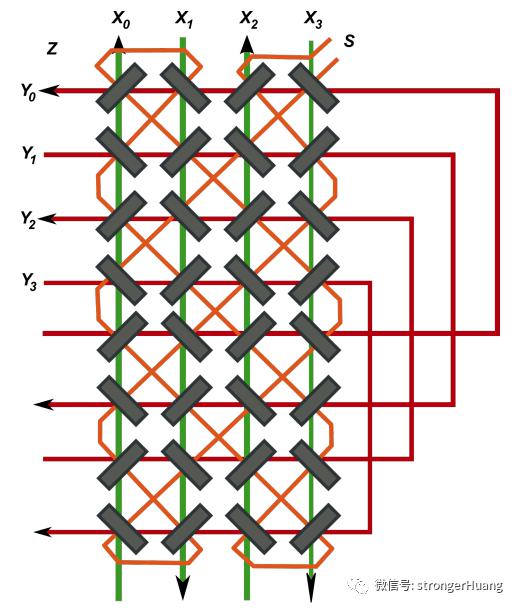

磁芯中的磁化方向可以通过将电脉冲穿过穿过它的导线来设置：一个方向将导致顺时针磁化，另一个方向为逆时针磁化，从而存储 1 或 0。穿过每个核心的另一条线，即感测线，用于检测核心是否改变了状态。
核心存储器是非易失性的，这意味着即使关闭电源，它也会保留其内容。此外，读取内存的过程会破坏其内容，因此如果你不想丢失这些内容，则每次读取都必须在写入之后进行。这种类型的存储器的缺点是耗电、需要大量空间并且需要保护免受强磁场的影响。
核心存储器的早期用途之一是麻省理工学院于 1953 年开发的实时飞机跟踪系统，名为“旋风计划”。1950 年代中期核心内存的早期商业用途是在自动点唱机中。

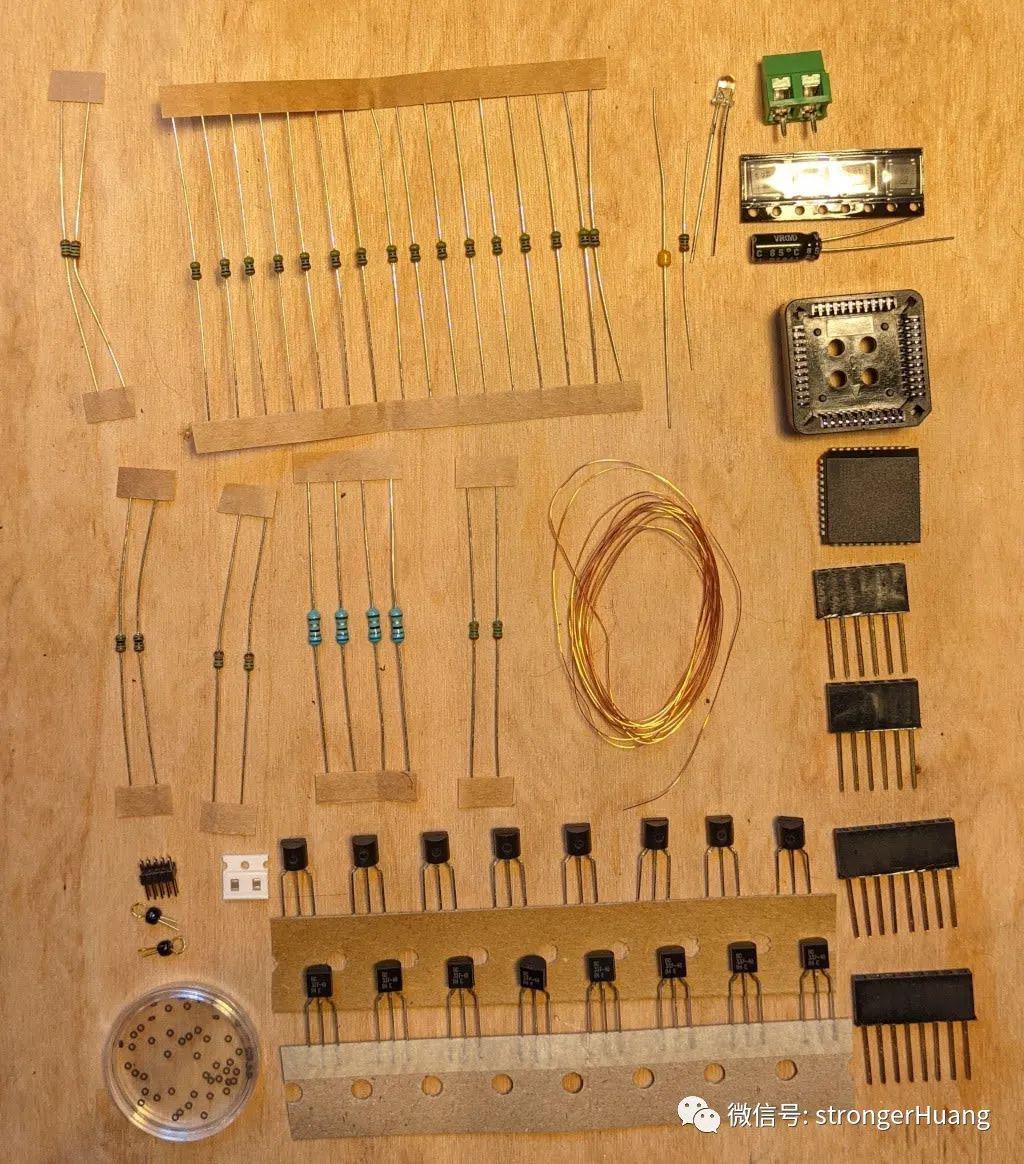

1.组装套件
2.制作过程首先解决套件中最困难的部分，将微小的铁氧体磁珠穿到铜线上并将它们焊接到位。

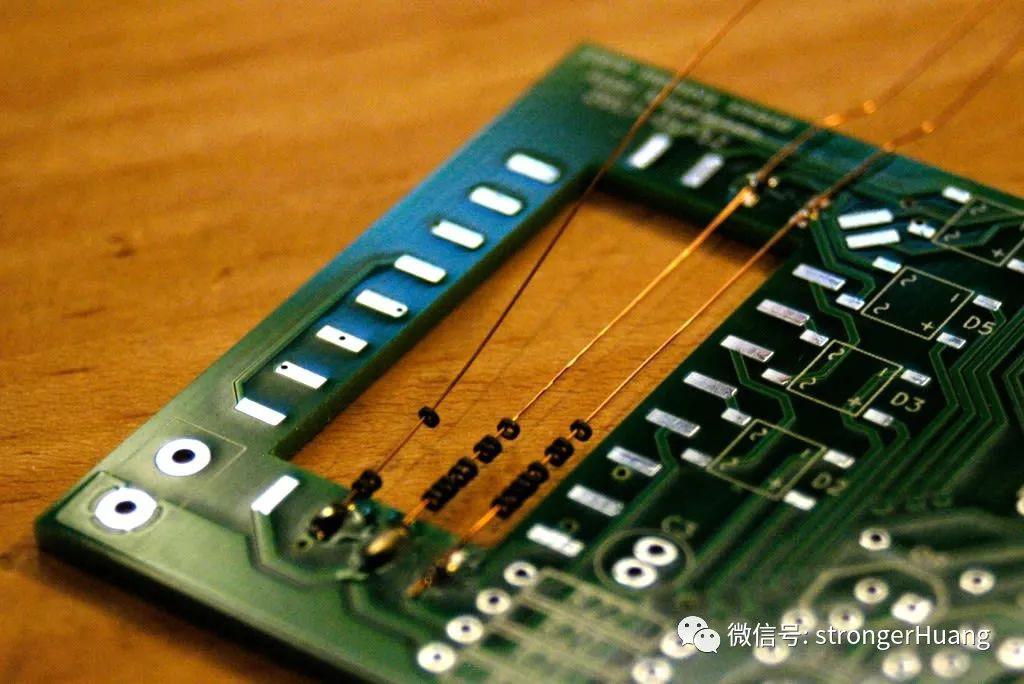

从垂直电线开始，将一端焊接到位，将八个珠子穿在上面，然后焊接另一端，使用胶带在焊接前将电线用胶带固定好。

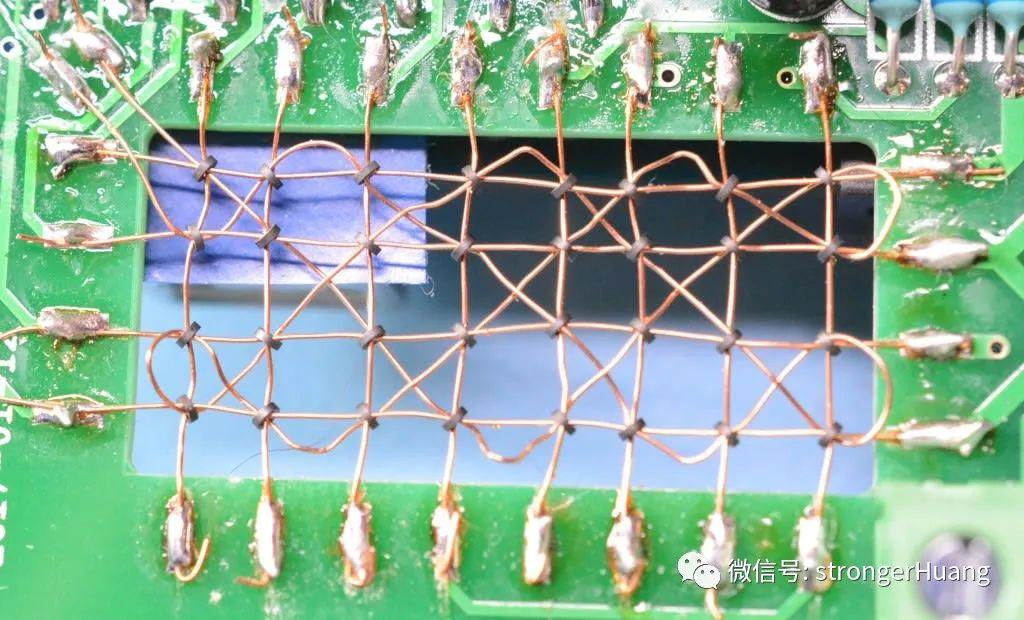

下一项工作是将水平线穿过珠子，确保珠子的方向正确 - 每个珠子都与线成对角线并与其旁边的珠子成直角，如上图所示。

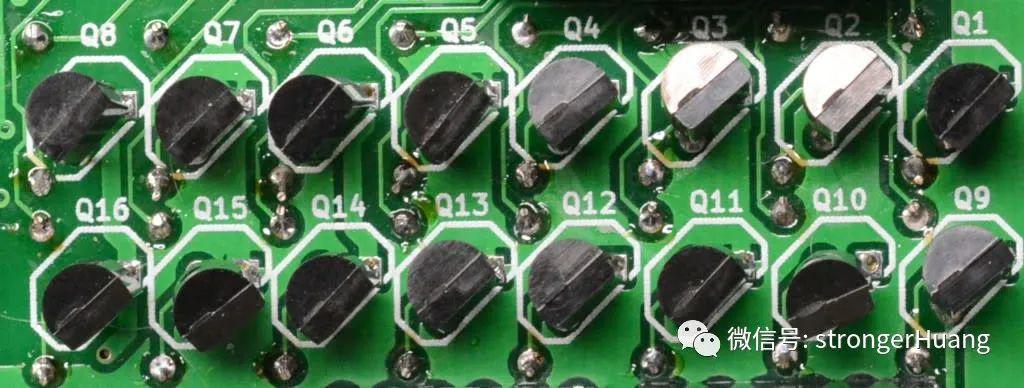

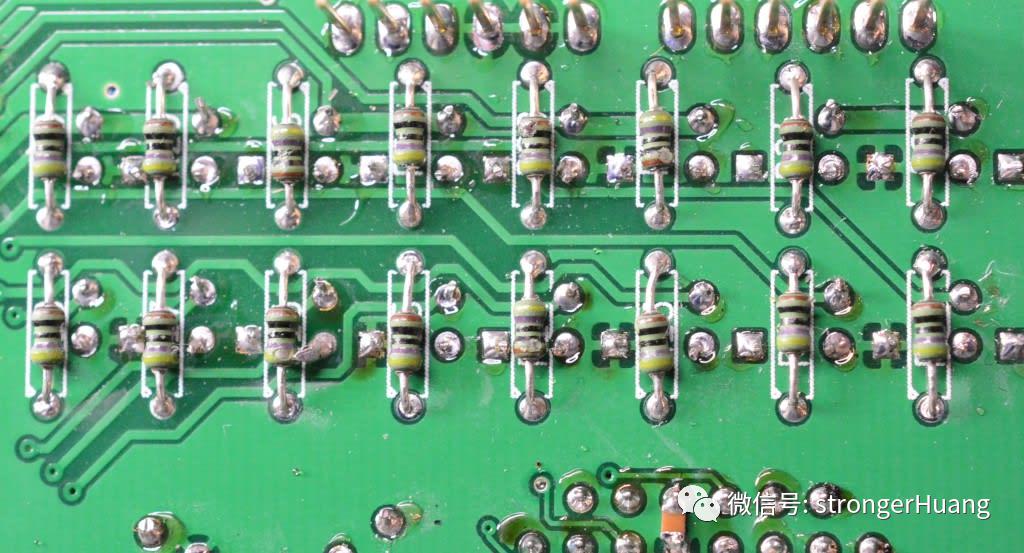

接下来是焊接电阻、三极管：

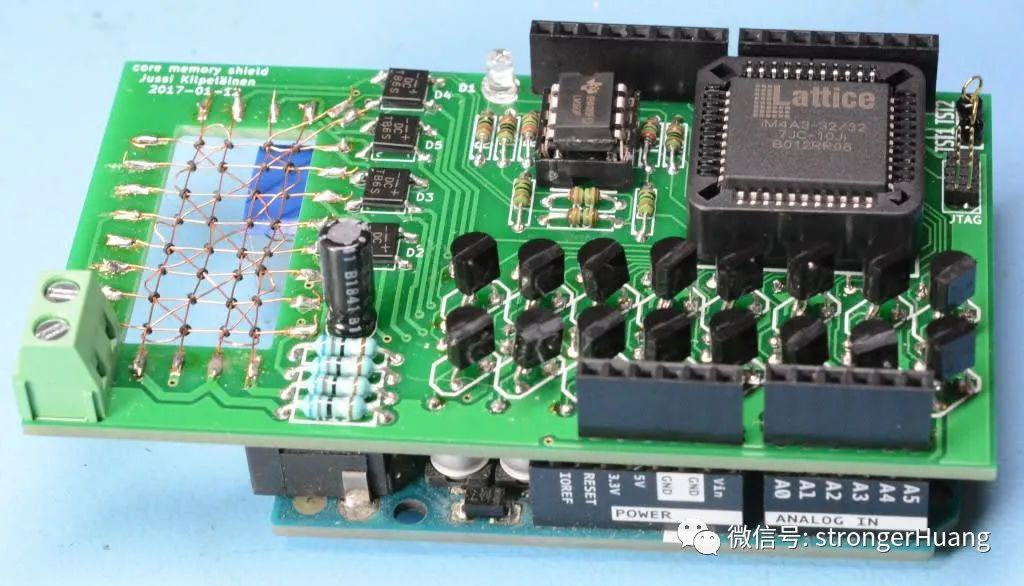

最后做好成品（扩展板）：
编程测试
本次是基于 Arduino UNO扩展板（存储器）:
测试一切正常！
最后，这个存储器不适用于现在项目，但在教学上具有一定意义，能让更多学生懂得技术的原理。
