功率衰减器基本原理
从微波网络观点看，衰减器是一个二端口有耗微波网络，可对RF/MW信号产生一定的衰减。若信号输入端的功率为P1，而输出端的功率为P2，衰减器的功率衰减量为A（dB） ，若P1、P2以分贝毫瓦（dBm）来表示，则两端功率端的关系为：P2=P1-A；即衰减量为：
功率衰减器的主要用途
控制功率电平——在微波超外差接收机对本振输出功率进行控制，获得最佳噪声系数和变频损耗，达到最佳接受效果。在微波接收机中，实现增益自动控制，改善动态范围;
充当去耦元件——作为振荡器和负载之间的去耦元件;
充当校准元件——作为比较功率电平的相对标准;
用于雷达抗干扰中的跳变衰减器——是一种衰减能量突变的可变衰减器，平时不引入衰减，遇到外界干扰时可瞬间加大衰减。
功率衰减器的基本指标
工作频带——由于射频/微波结构与频率有关，不同频段的元器件，结构不同，也不能通用;
衰减量——衰减量的大小由构成衰减器的材料和结构确定。衰减量用分贝作单位，便于整机指标计算;
功率容量——材料结构确定后，衰减器的功率容量就确定了。如果让衰减器承受的功率超过这个极限值，衰减器就会被烧毁;
回波损耗——两端的输入、输出驻波比应尽可能小，以避免对两端电路有影响，即两端电路都是匹配的。
功率衰减器的基本组成
- 构成射频/微波功率衰减器的基本材料是电阻性材料；
- 通常，电阻是衰减器的一种基本形式，由此形成的电阻衰减网络就是集总参数衰减器；
- 通过一定的工艺把电阻材料放置到不同波段的射频/微波电路结构中，就形成了相应频率的衰减器；如果是大功率衰减器，器件体积肯定要加大，散热设计也是关键。
常见信号衰减电路类型
按照电路实际应用情况，可分为如下几种电路：

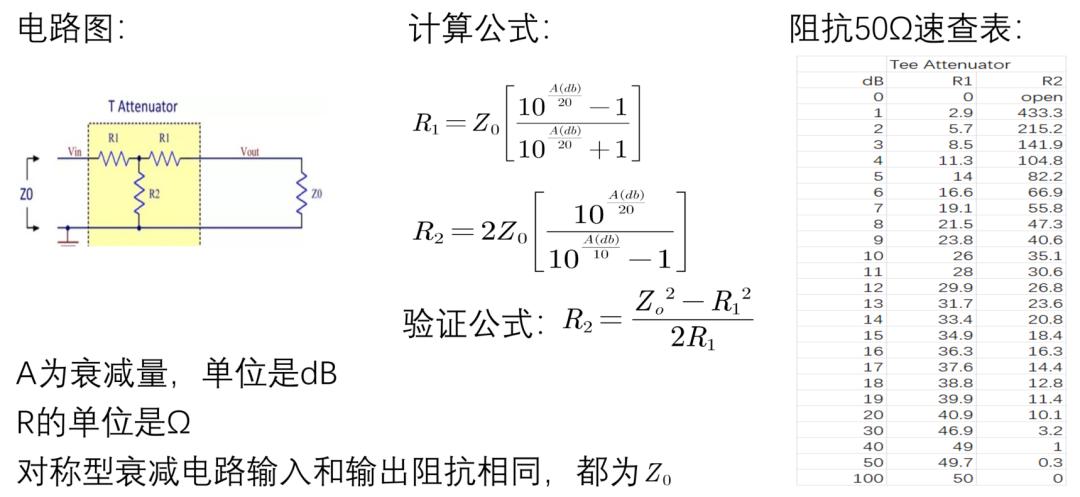

对称T型衰减电路

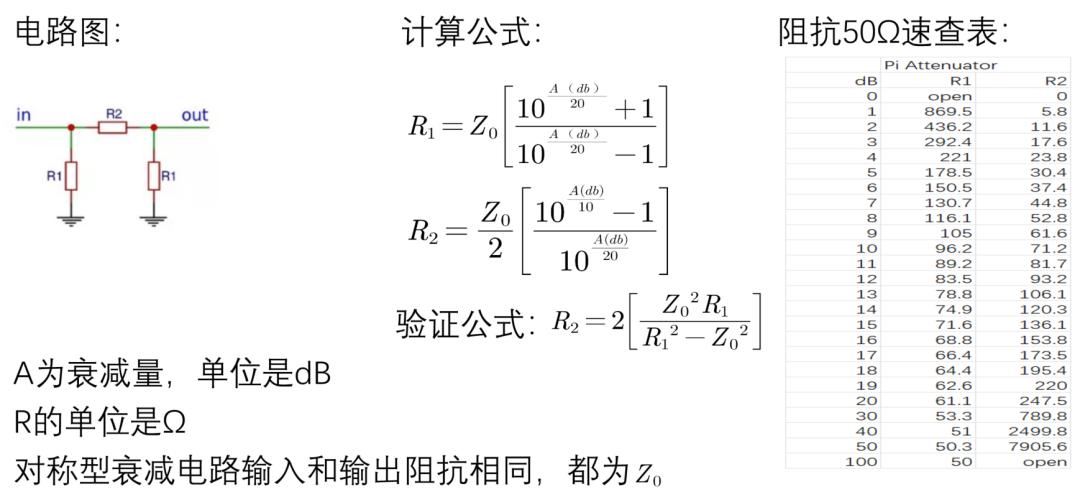

对称Π型衰减电路

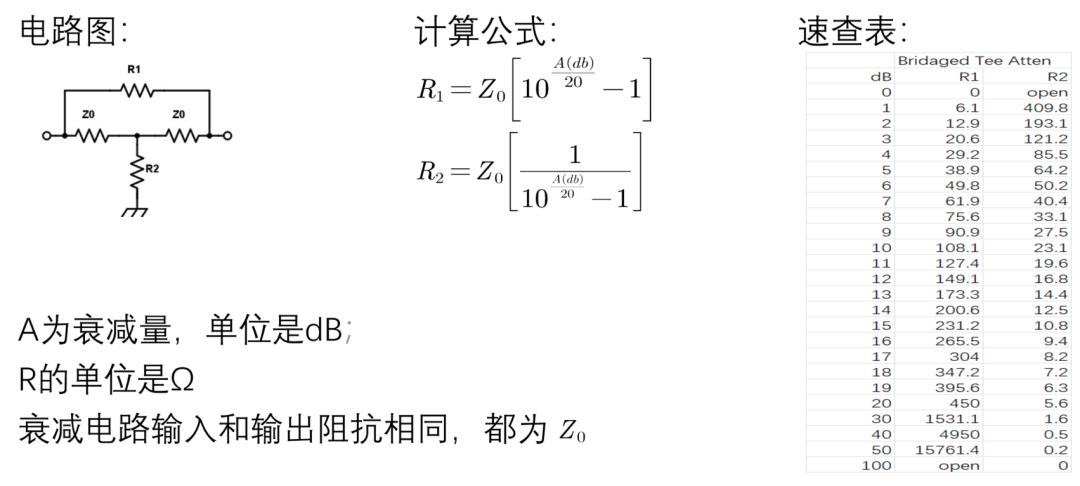

桥接T型衰减电路

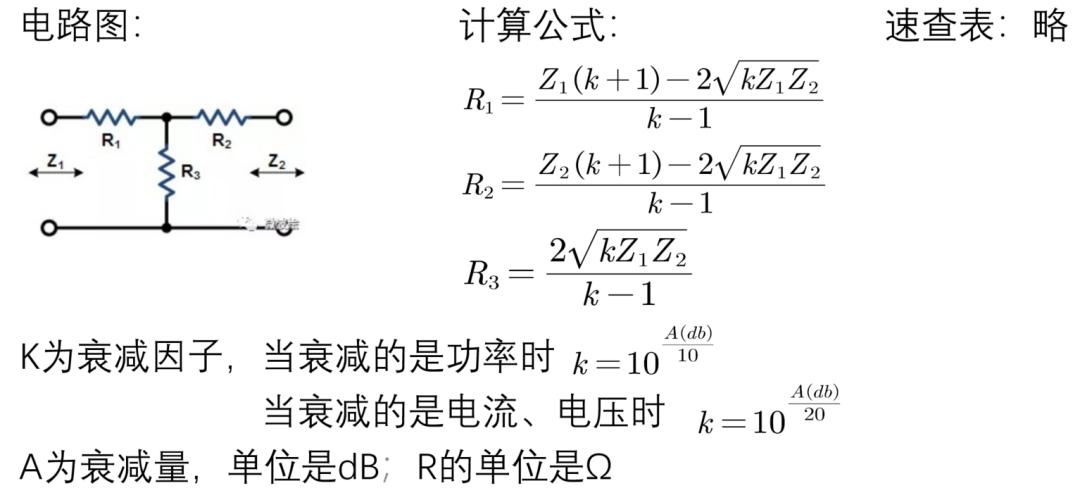

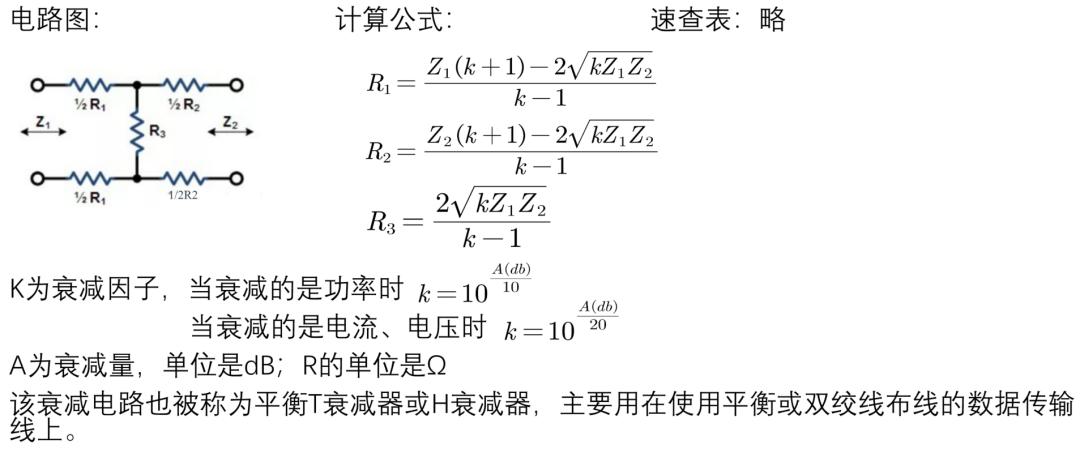

非对称T型衰减电路
通常应用：
特殊应用：

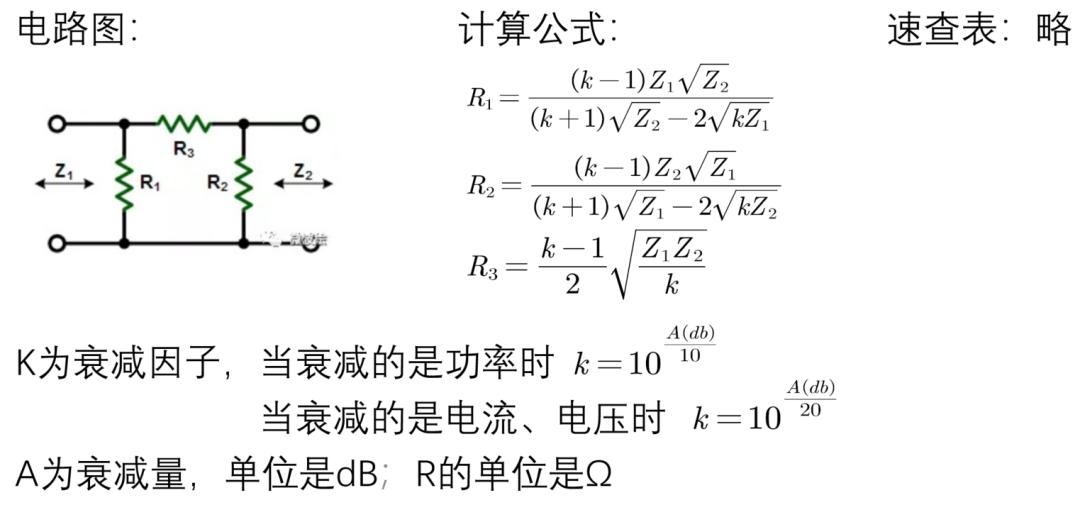

非对称TT型衰减电路
通常应用：
特殊应用：

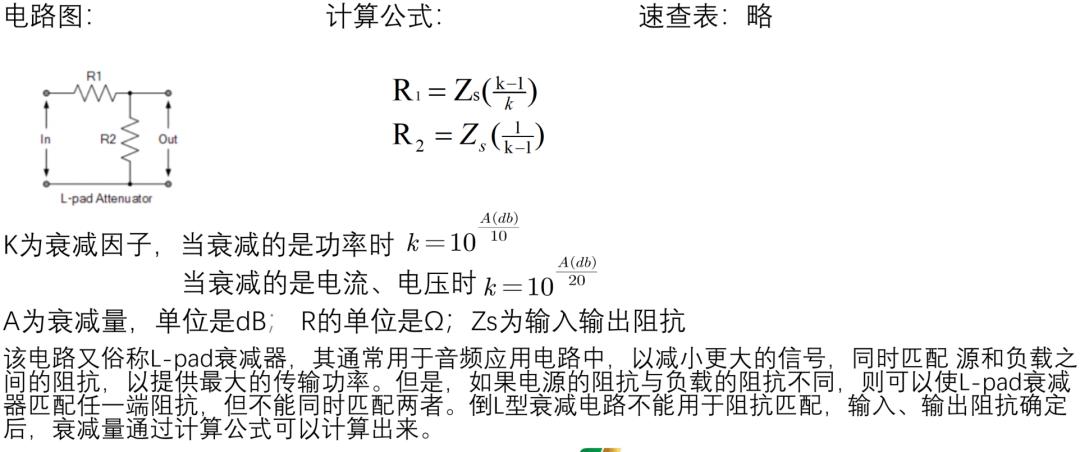

阻抗相同的倒L型衰减电路

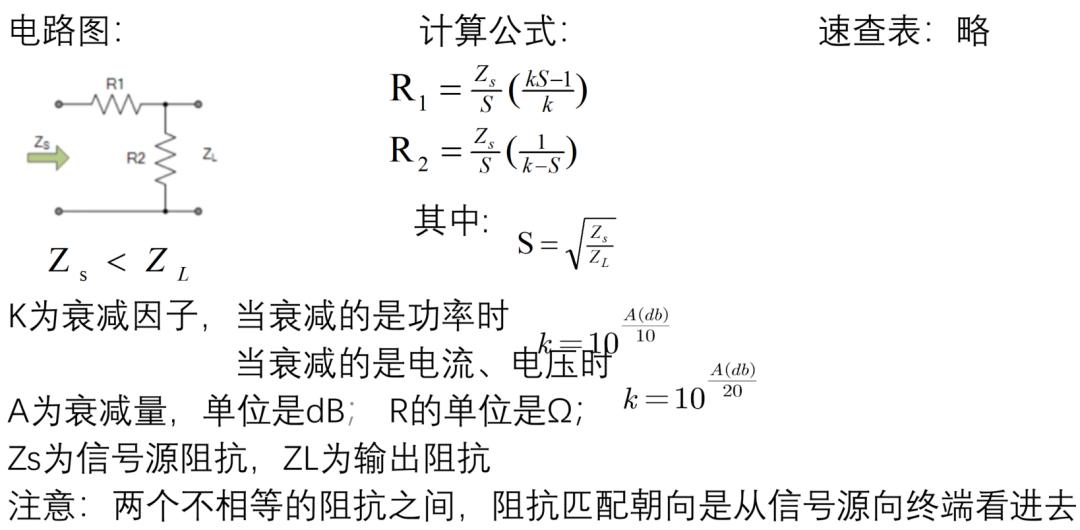

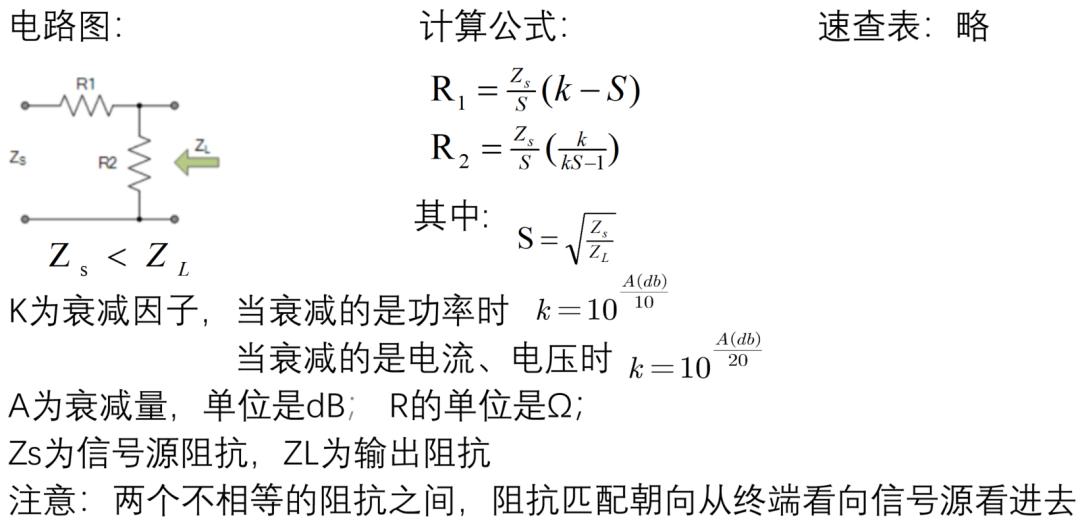

阻抗不同的倒L型衰减电路
源端：
终端：
衰减电路设计注意事项
不同衰减电路设计时注意事项如下：
衰减器的衰减能量最终转换成热能耗散掉
根据实际需求选择合适的衰减器设计电路
衰减量对电阻阻值很敏感，对于衰减量要求不是很高的电路，则不需要很高精度的电阻
在高频电路设计时，要选无感电阻，普通电阻的电感量对阻抗有影响
处理高频信号时要特别注意阻抗匹配，处理低频信号时输入和输出阻抗没有特殊要求
设计高频衰减器电路时尽量选择尺寸合适的电阻，主要考虑走线的线宽与电阻Pad大小是否一样大；要确保地的完整性及信号线两边打孔
测试高频信号时要特别注意射频线接地的处理

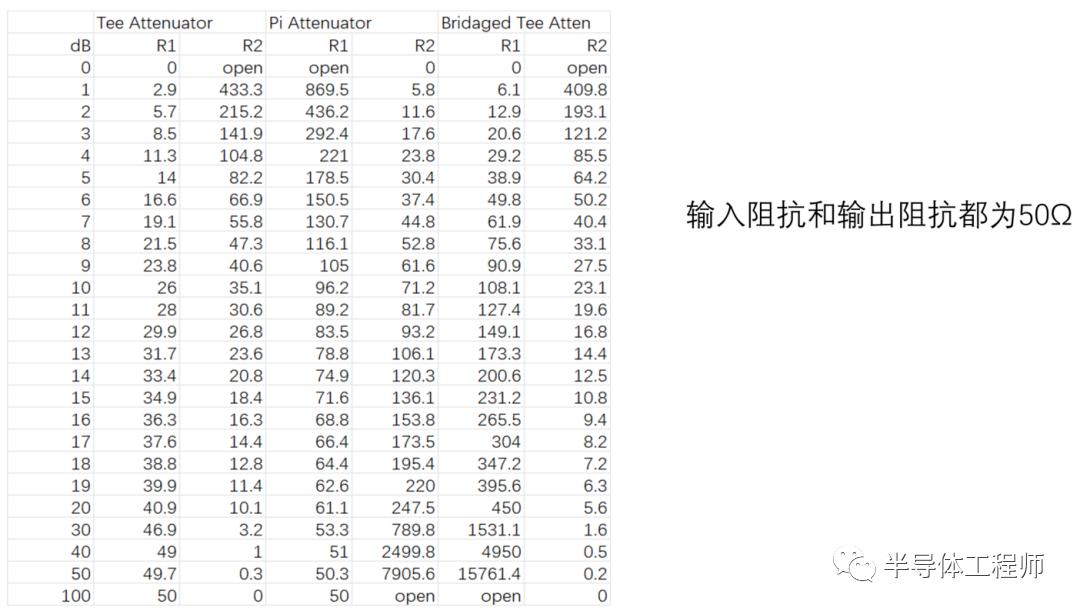

常用衰减电路速查表
来源：上海季丰电子
