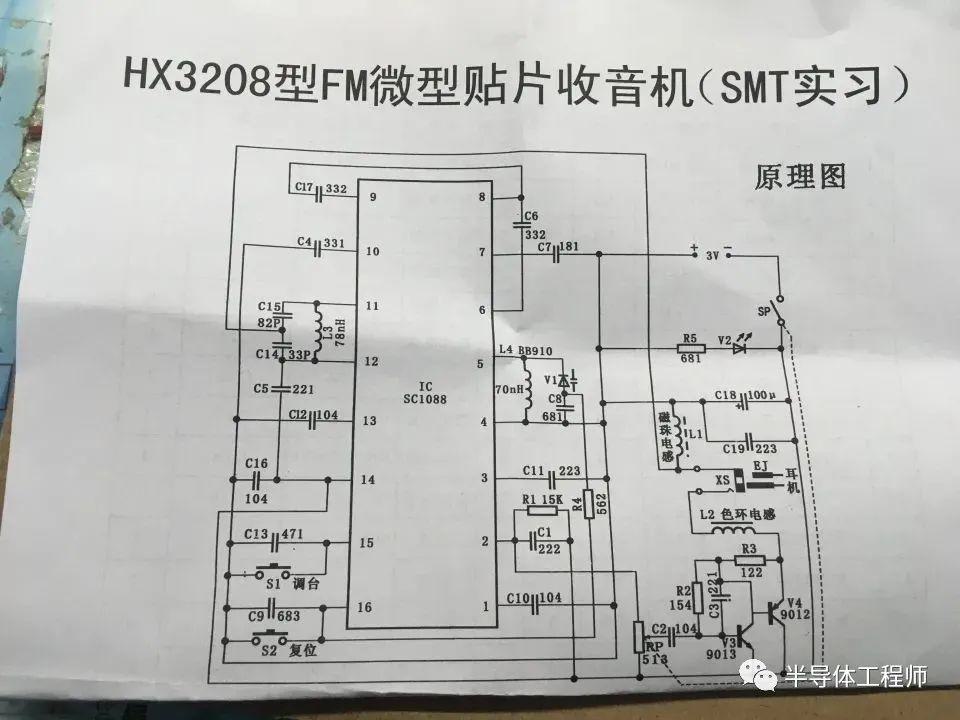

今天，我们就来做一台简易的FM微型贴片收音机。话不多说，先来看一下电路图吧！

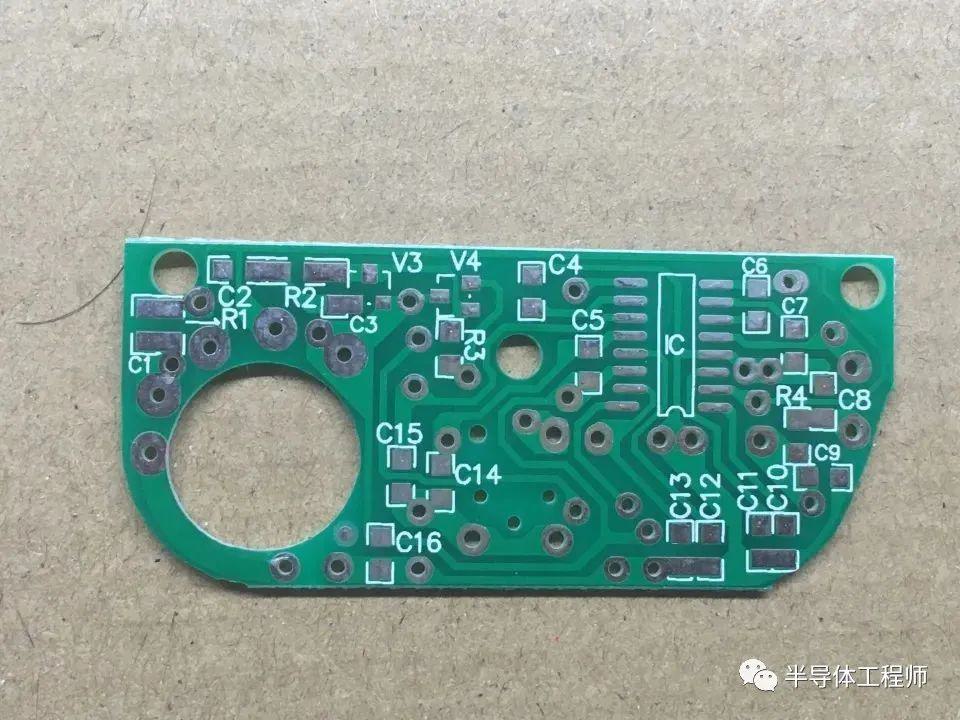

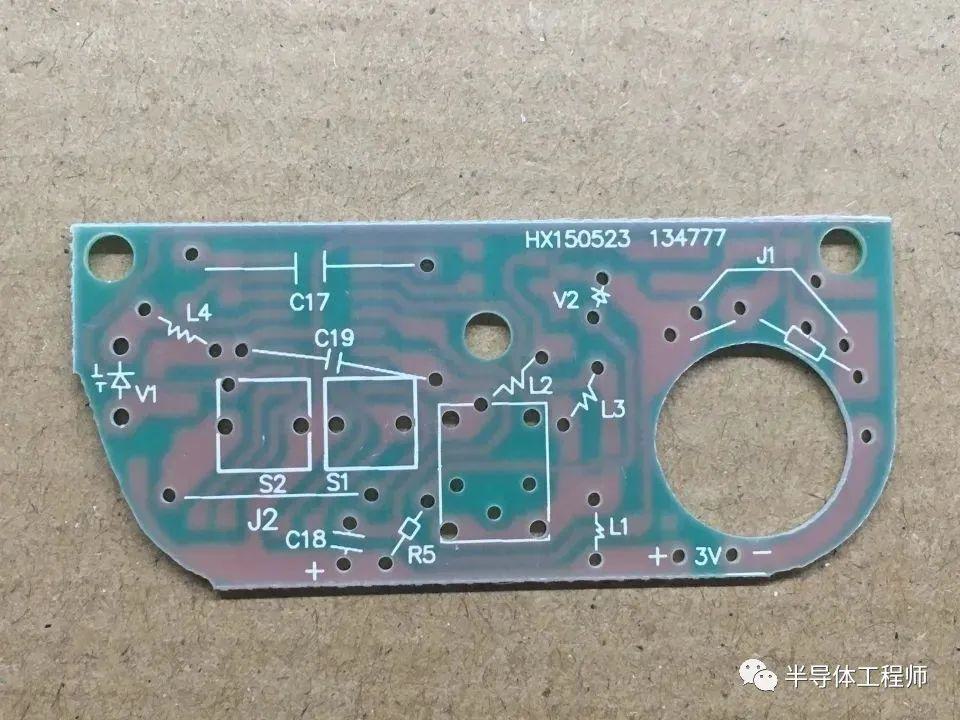

如下图所示，电路板非常的小，这在焊接上要费一点功夫了。

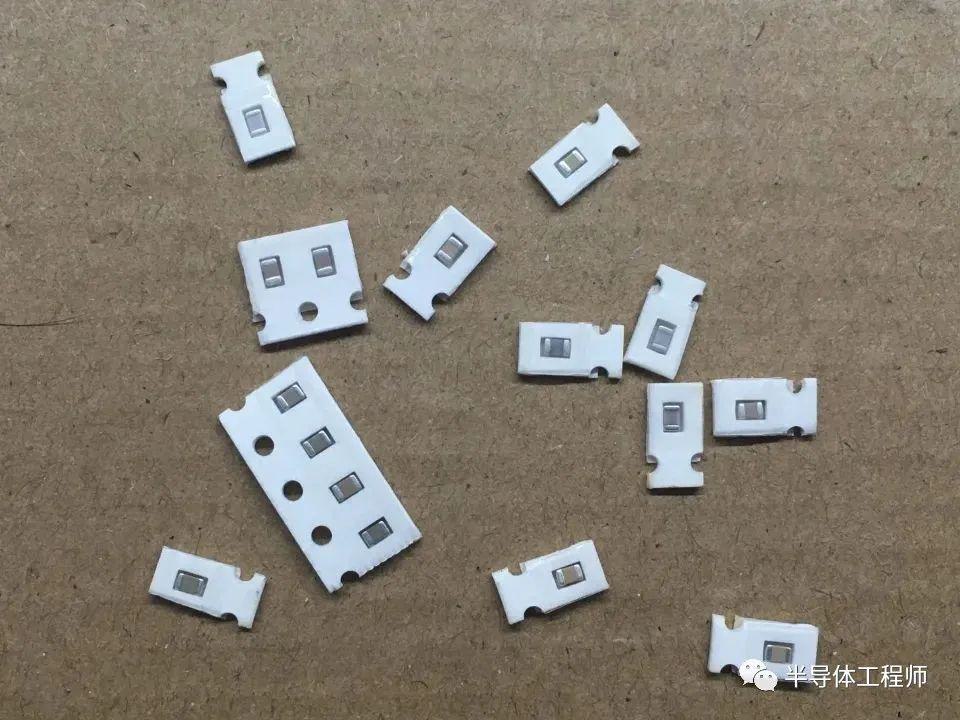

下面这是贴片电容，0805的。这种大小已经到我的焊接极限了，要是再小一点，就需要用显微镜来进行辅助焊接了。如果再小的话，焊盘会比元件更小，那时候连焊盘都看不到在哪……

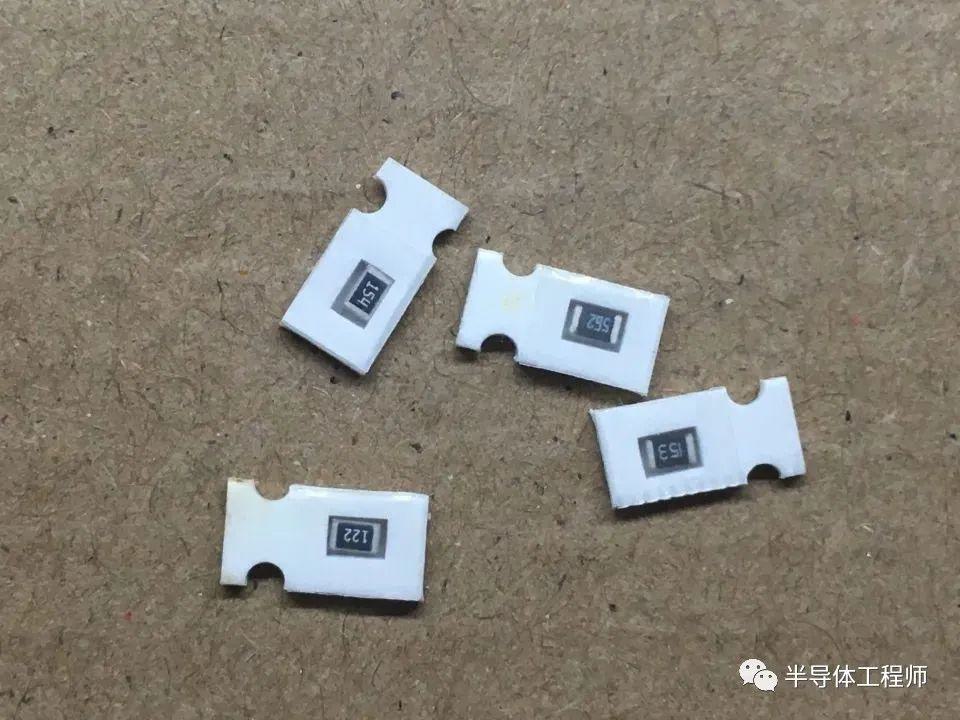

贴片电阻选用的是0805的：

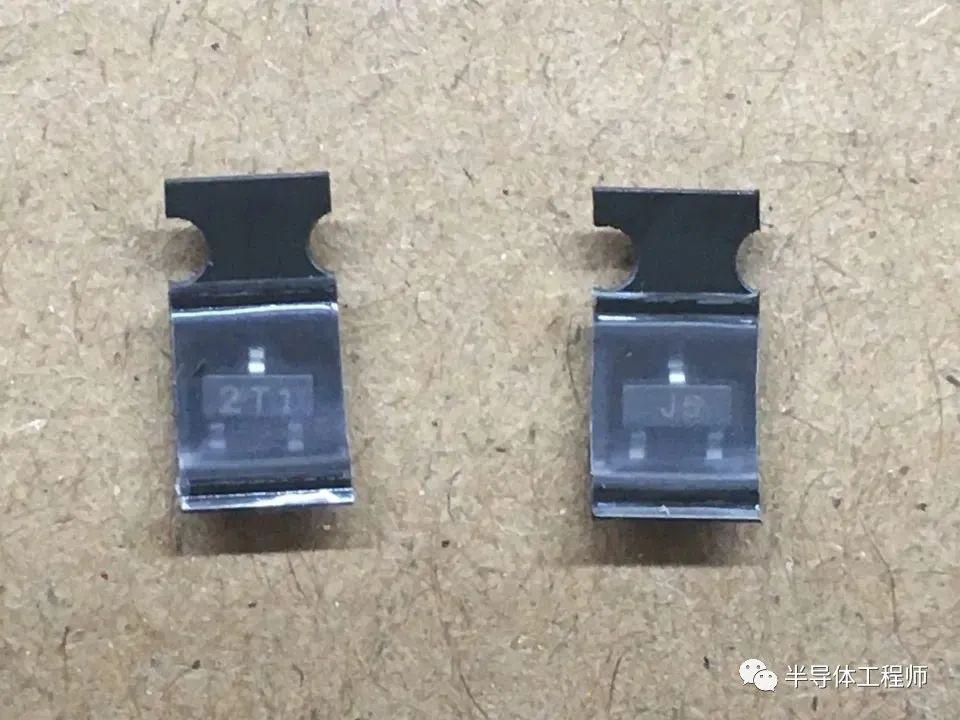

贴片三极管选用的是9012，PNP型，以及9014，NPN型。

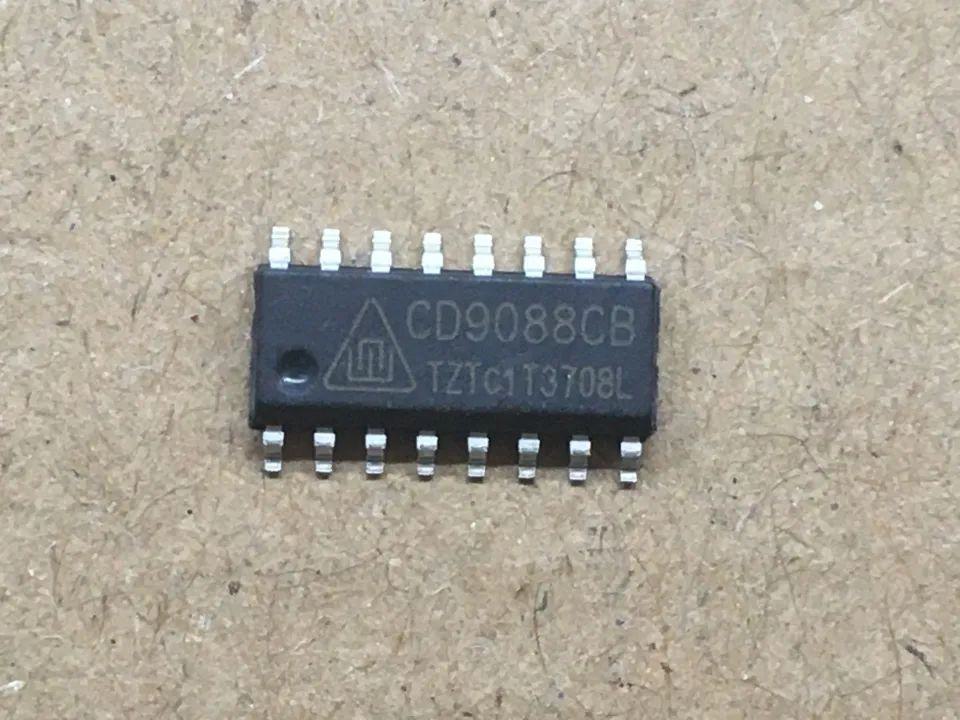

下面这是芯片，CD9088CB（FM收音芯片）。

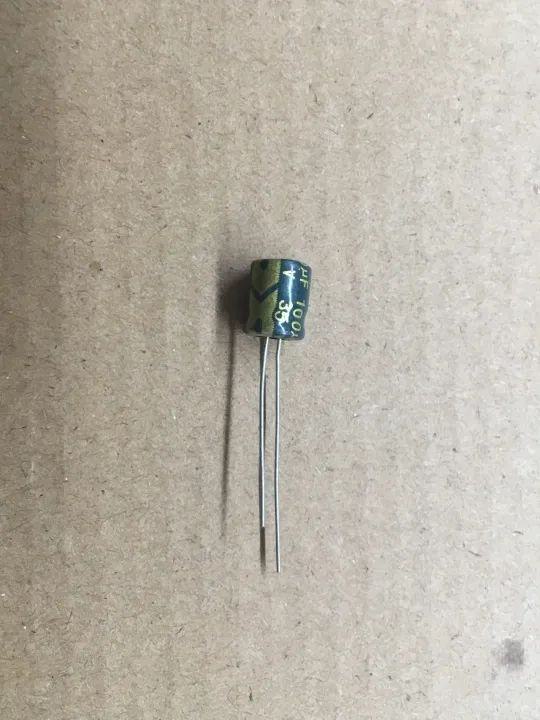

如下图所示，这是35V 100UF电解电容。

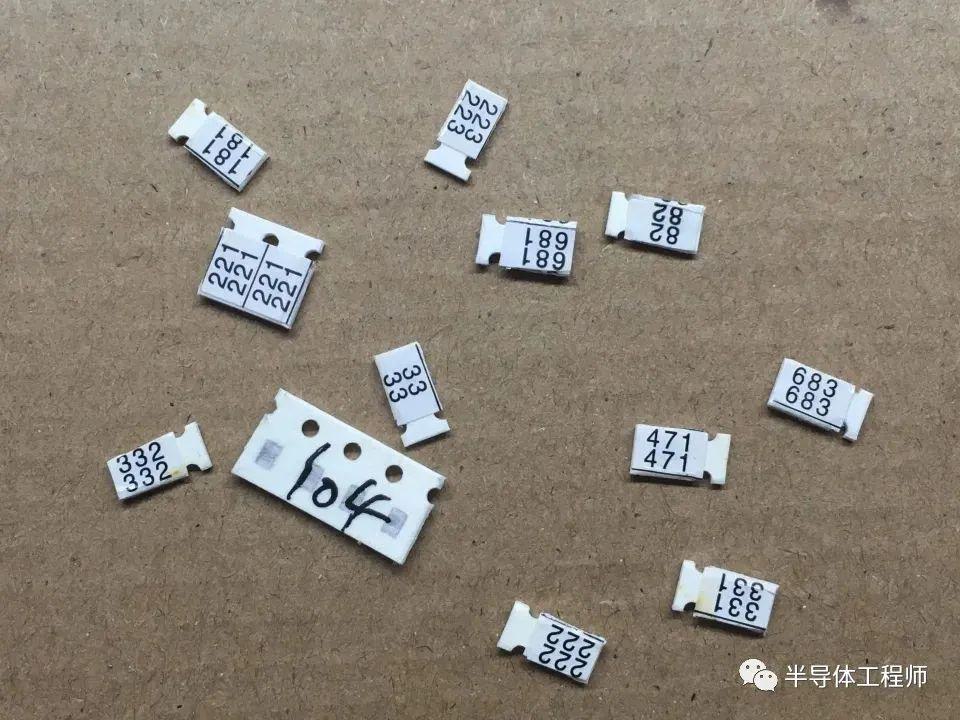

下面这张图是陶瓷电容223和332。
另外，我们还需要准备2个轻触开关。

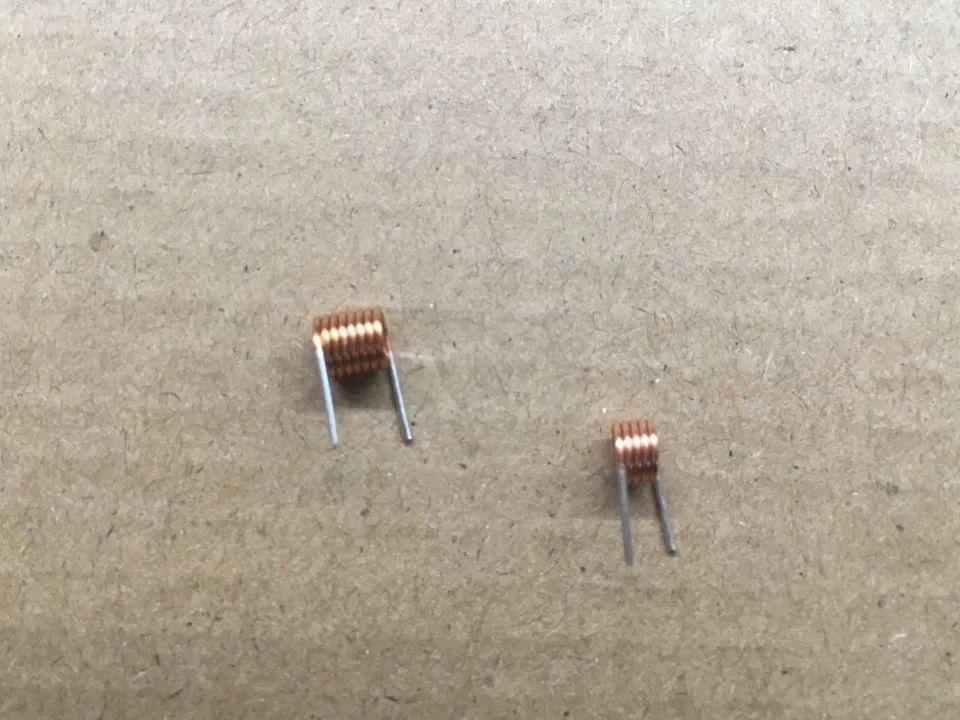

还要准备2个空心电感，一个8圈，一个5圈。
其中，8圈的电感量为78nh，5圈的电感量为70nh。

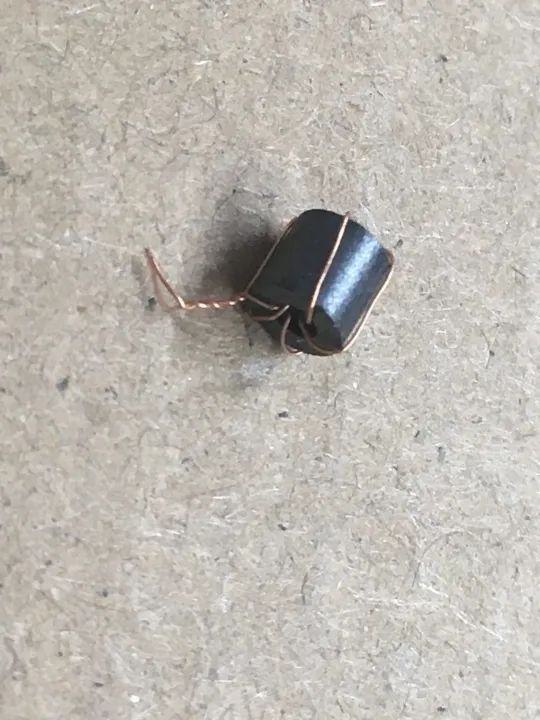

下图为磁珠电感，4.7uh比空心电感的电感量要大很多。

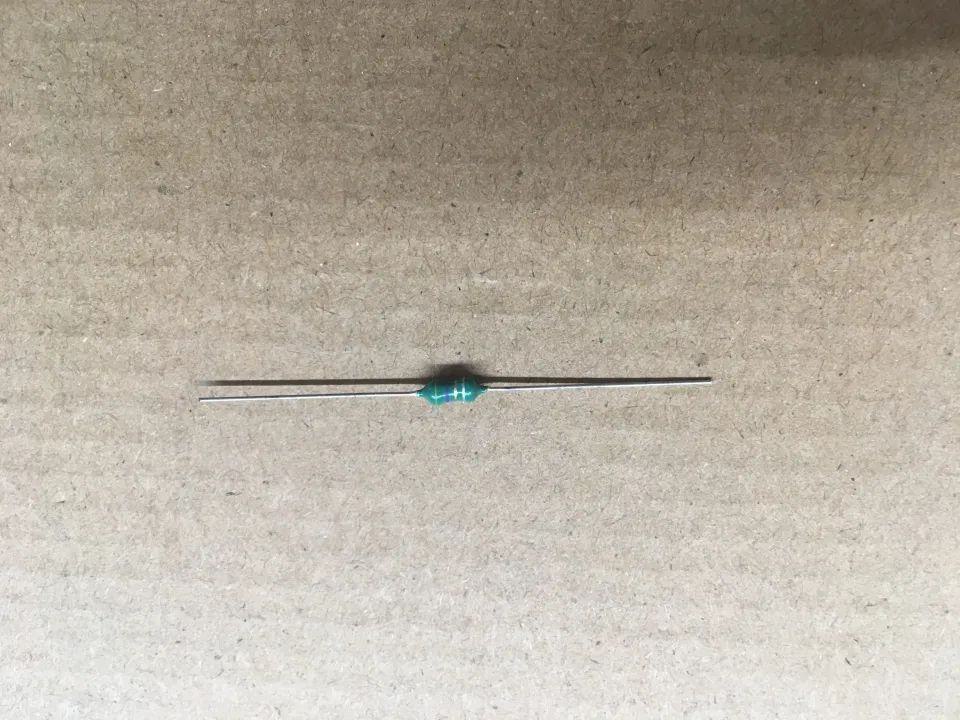

如下图所示，色环电感选用的是4.7uh。

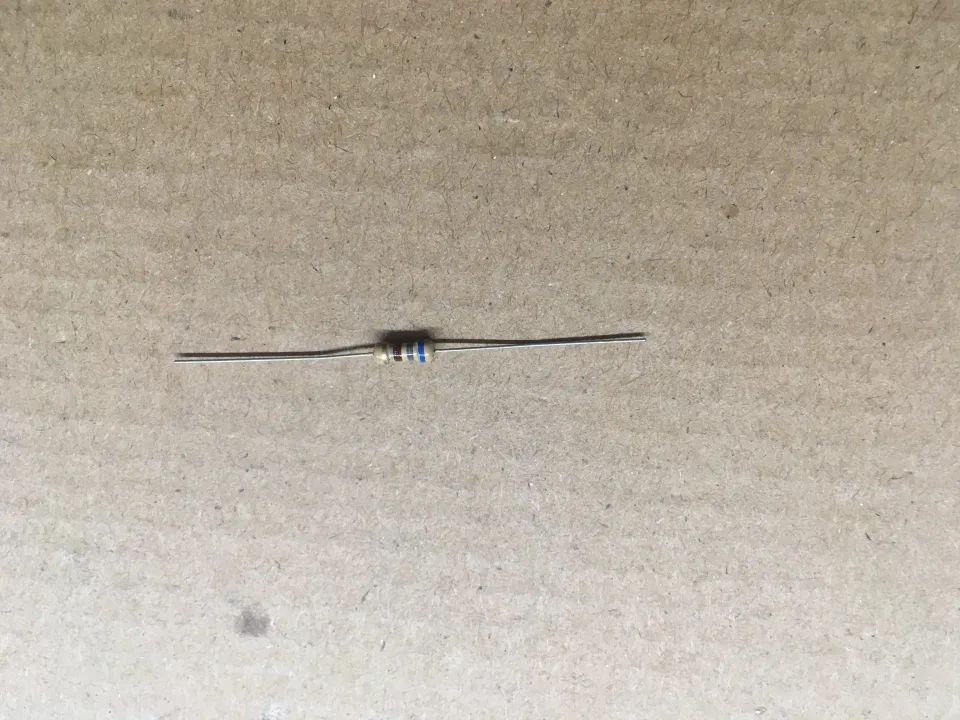

插件电阻选用的是680欧姆：

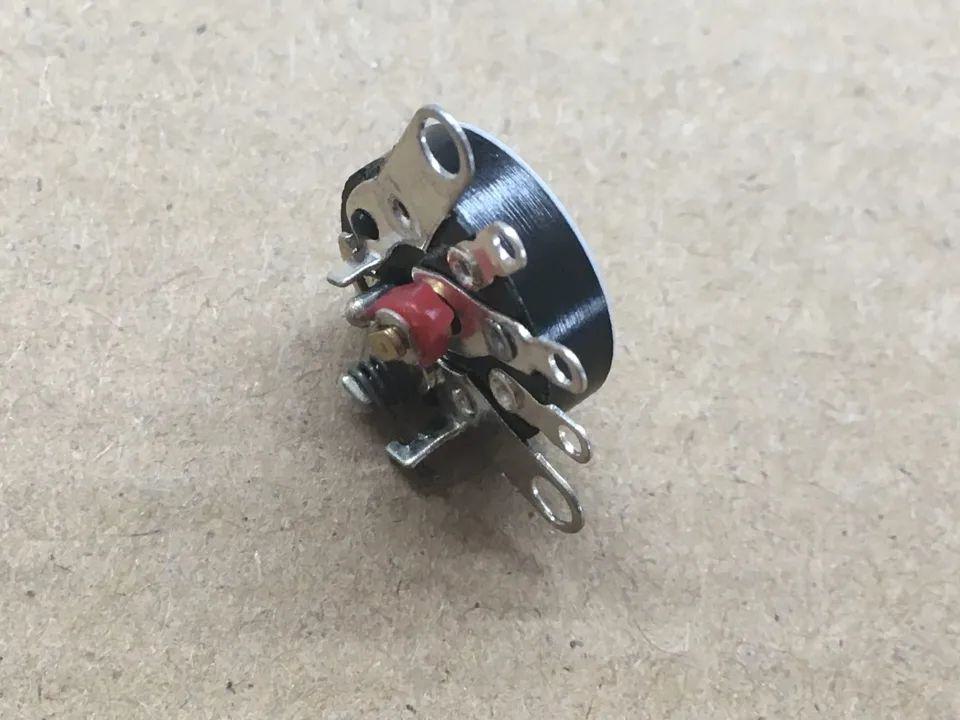

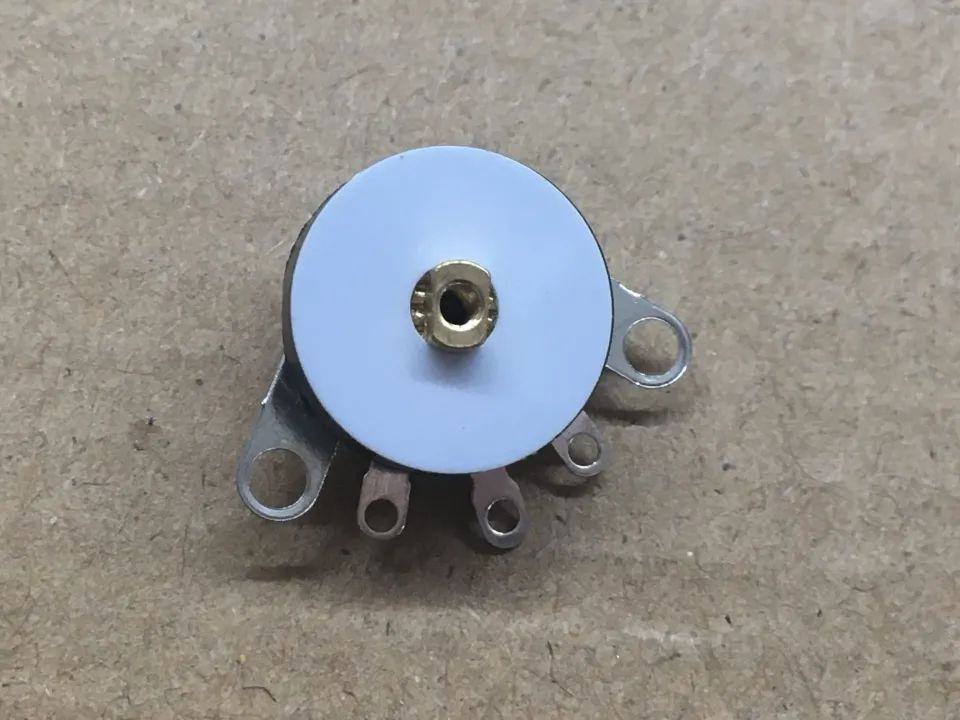

电位器选用的是51k：
然后是BB910二极管：

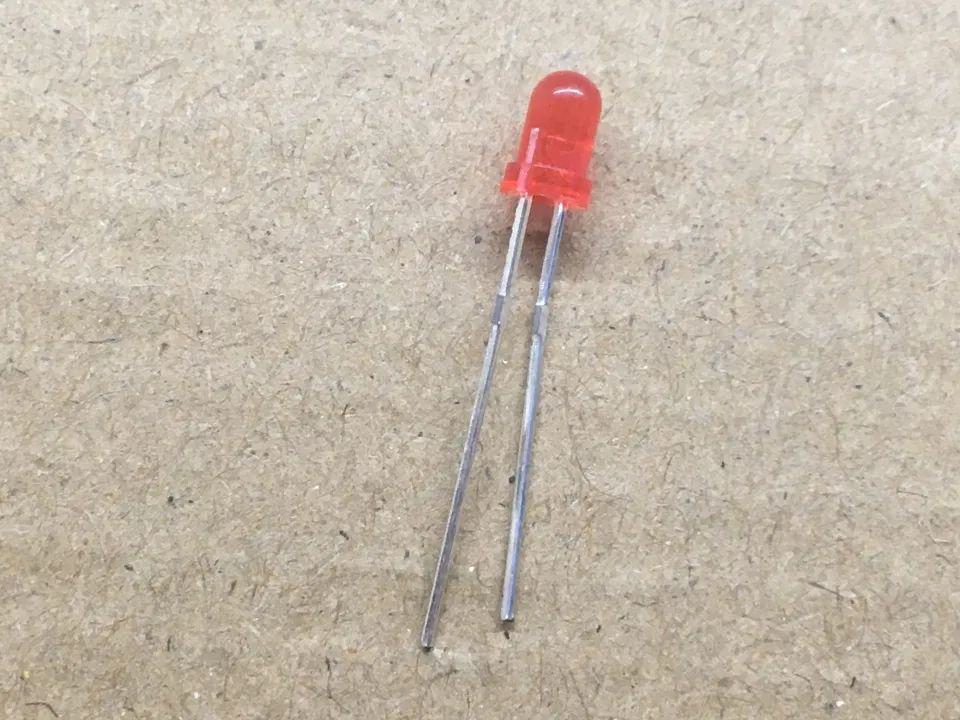

以及红色发光二极管：

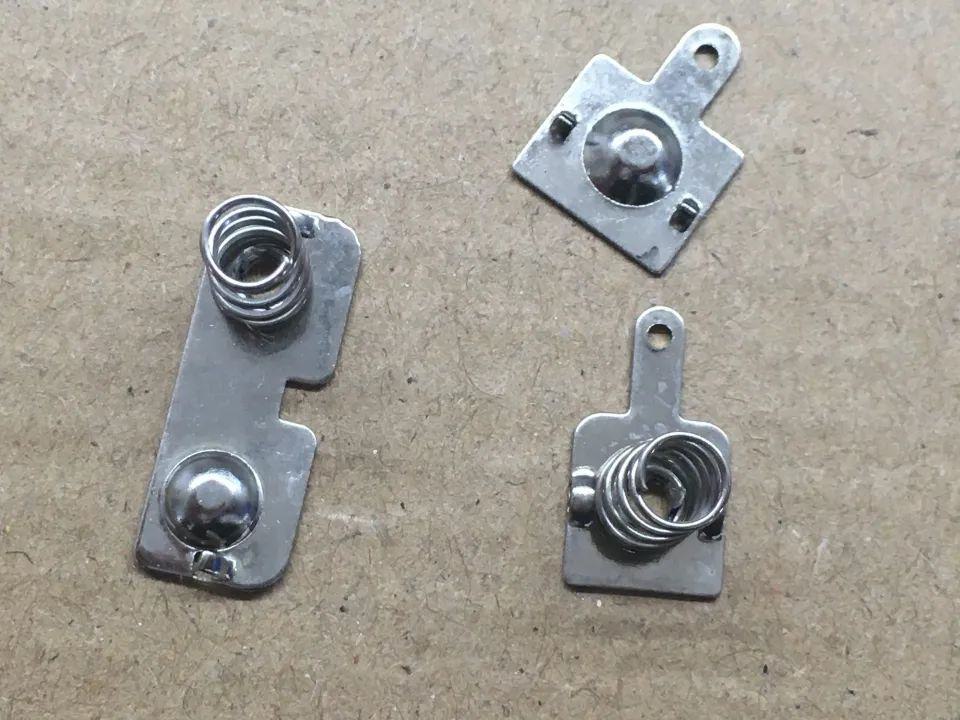

还有一些电池连接片：

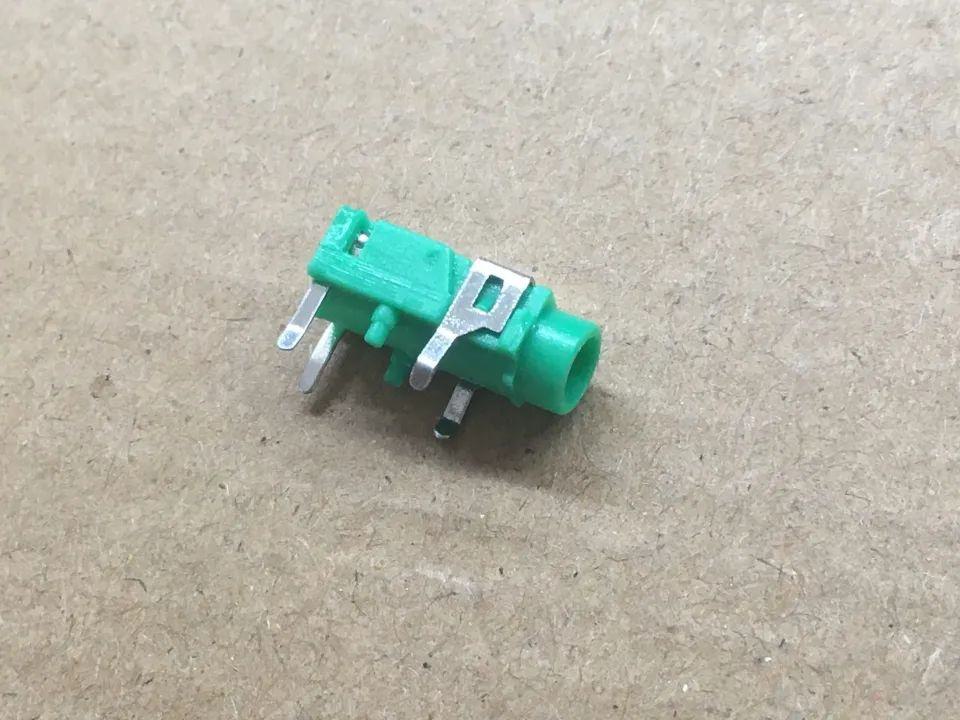

3.5mm耳机插座：

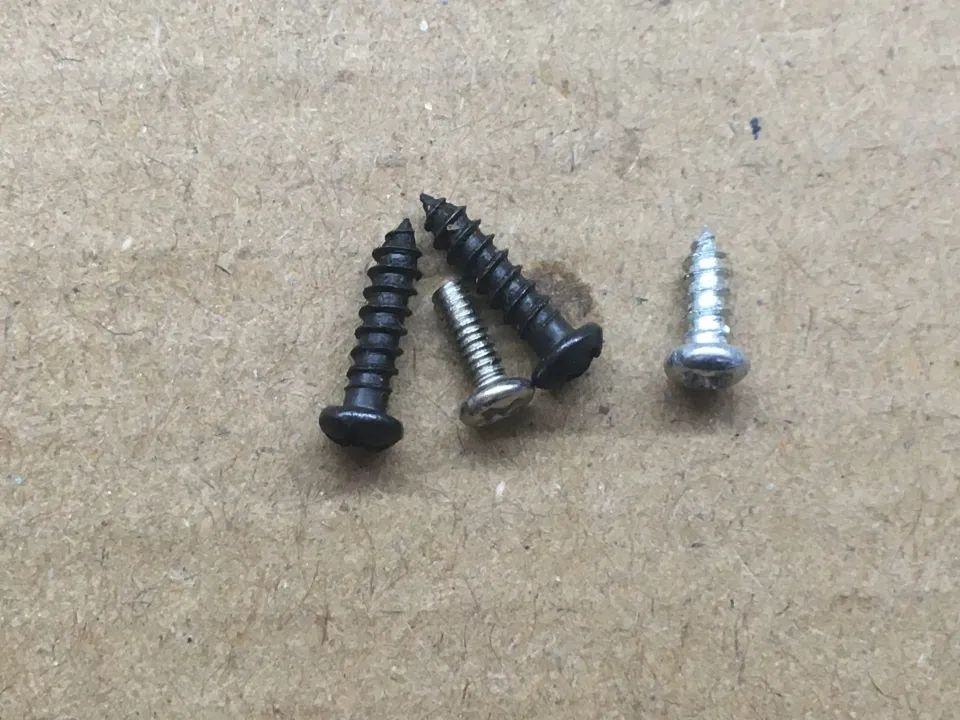

螺丝若干：
旋钮和按钮：
电池导线：
准备好以上材料后，接下来就是焊接了。

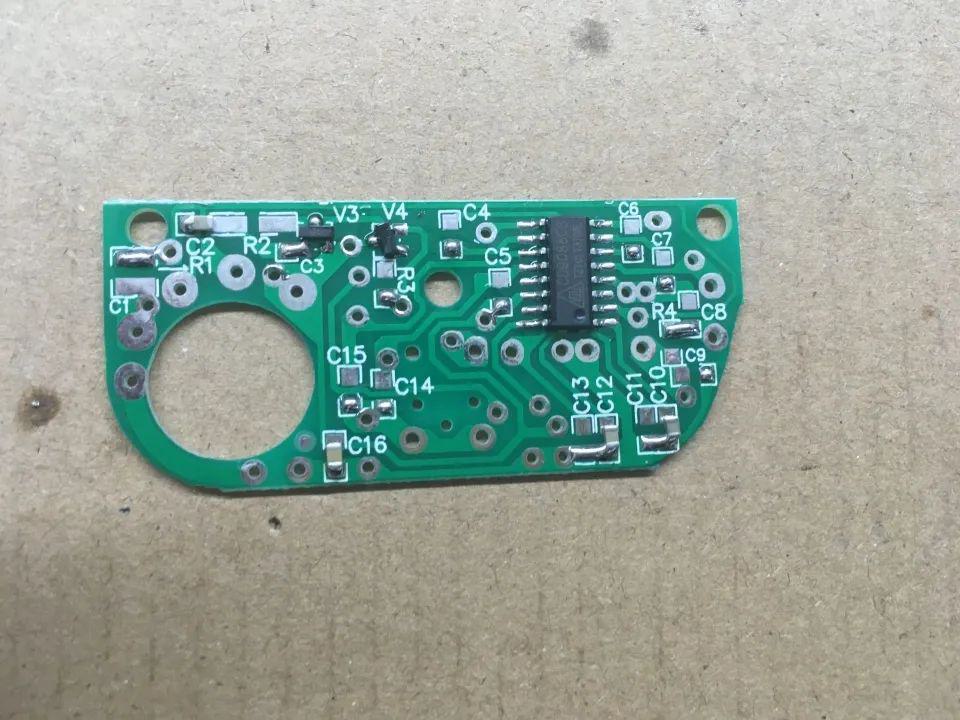

先焊贴片的元件：

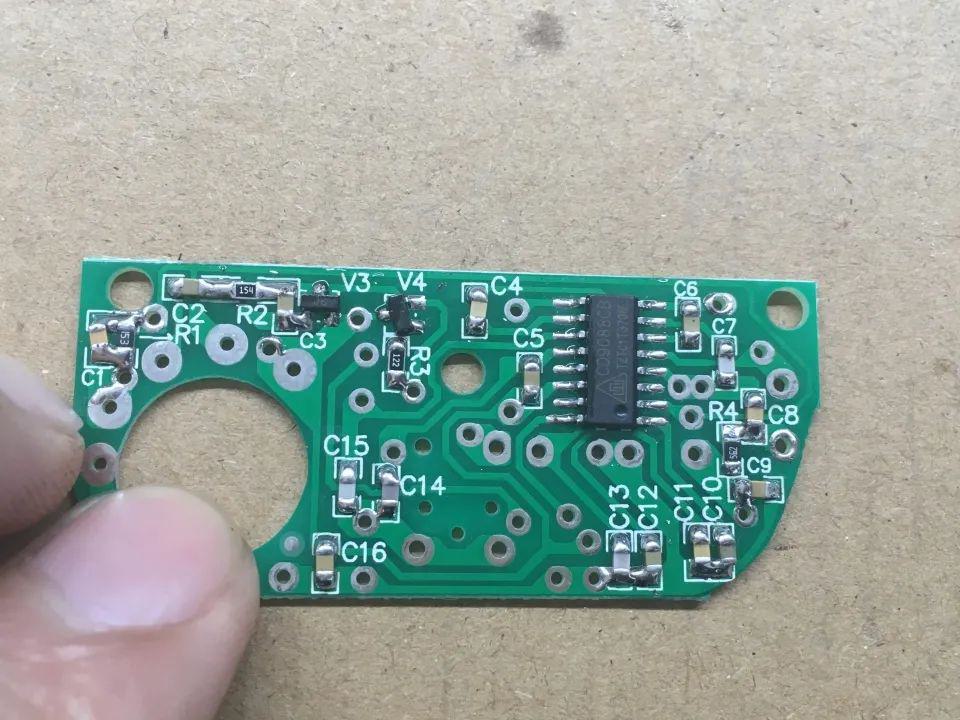

然后焊接插件元件：
焊接完之后，我们再检查一下电路和焊接的元件，看看有没有错误的。

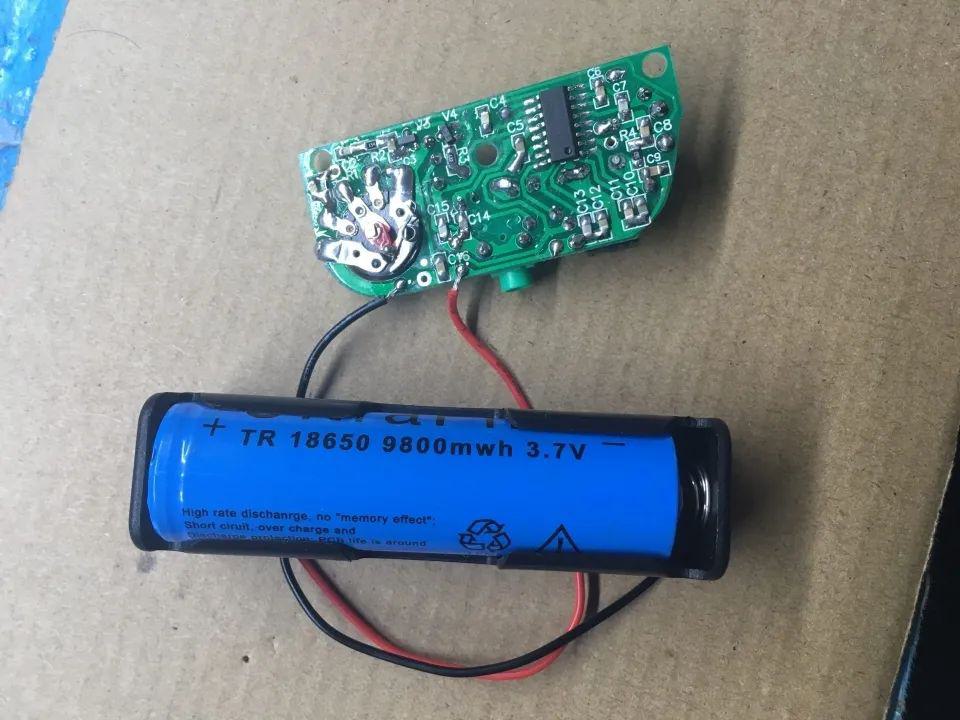

确认无误后，就可以上电进行测试了。

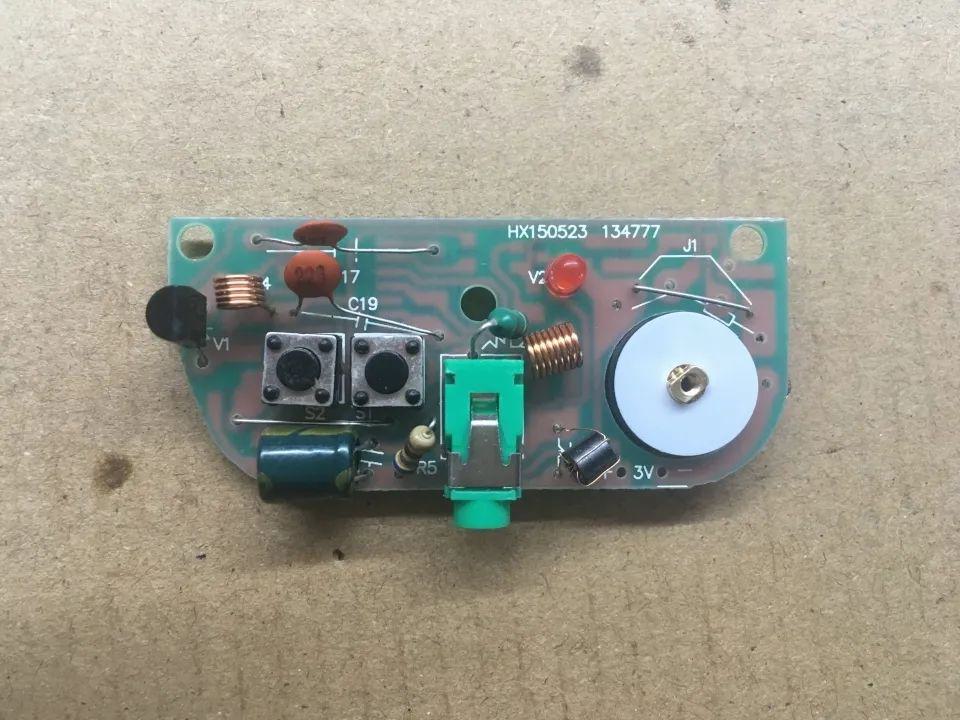

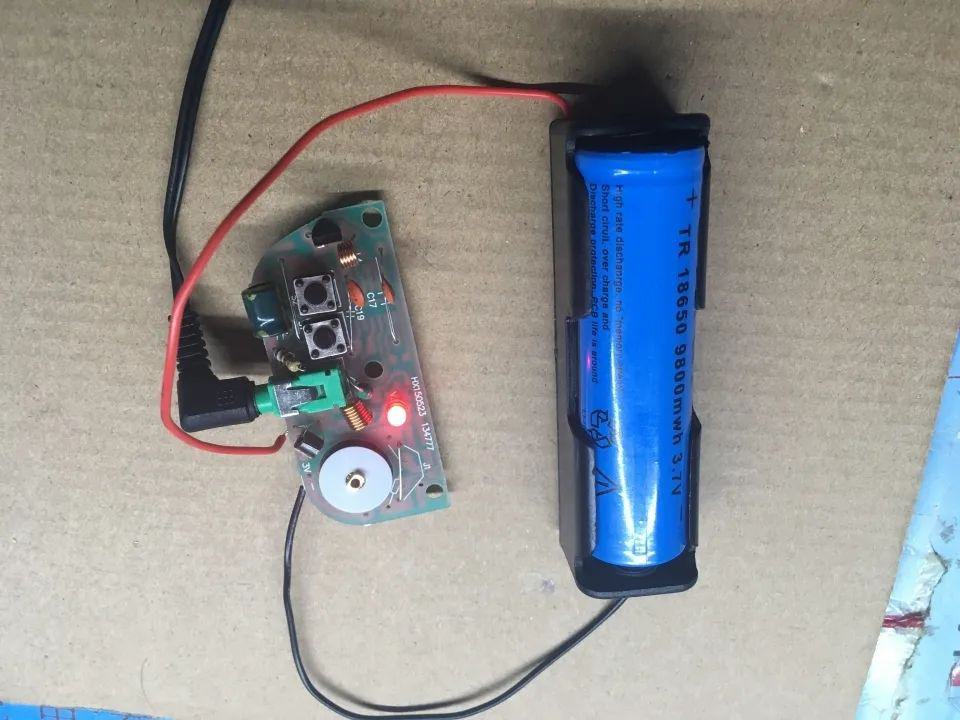

最后，插上耳机试试。
收音机工作正常，可以正常收台……至此，我们的FM收音机就完成了。怎么样，非常简单吧！
