3月中旬疫情来袭，上海的静态化管理已有半月有余。大家协力抗疫的同时，半导体产业的生产经营情况亦是市场关注的重点。据中半协统计，上海2020年集成电路行业产值占全国23%，其中设计业占全国25%之多。而制造及封测分别位18%与17%。（21年数据尚未披露）

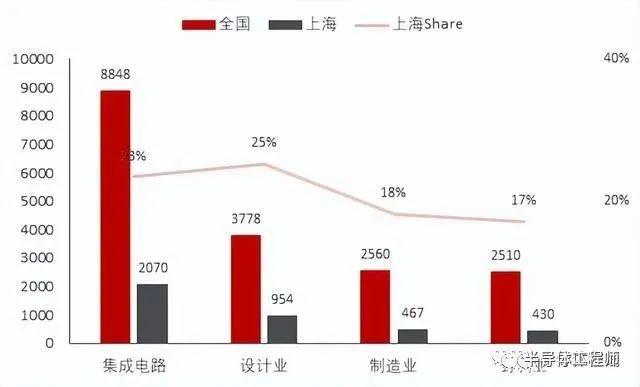

表1：上海半导体产值占全国比例（亿元）

所在地位于上海的上市公司统计情况，目前A股上市的94家半导体企业（CS一级行业分类）中，有27家（占比28.8%）办公地址位于上海，其中以半导体设计公司为主（23家），另外还有中芯国际、华虹宏力等多座晶圆代工厂位于上海，沪硅产业、中微公司、盛美上海、万业企业、至纯科技等多家半导体材料和设备公司主要工厂位于上海。下面我们将逐产业链讨论各厂商的防疫措施及产业链影响。

一、晶圆厂

据《民生电子-晶圆厂数据库》，2021年底，上海共有20条已达产/待建设产线，其中产能规模最大的莫过于中芯国际及华虹半导体。

目前产业链调研了解到，SMIC及华虹均正常生产中。其中SMIC采用班车接送员工下上班，住宿在集体宿舍，采用两点一线的闭环管理。而华虹目前亦有6000名员工驻厂，其他支持部门居家办公。

二、封测厂

封测厂相较晶圆厂是劳动力密集的行业，所以受疫情影响较大。我们在此参考中半协的《封测产业报告》，列举上海市规模较大的封测厂如下（按营收规模排序，详细列表请私信交流）：

1、安靠封装测试（上海）有限公司

2、上海凯虹科技有限公司（Diodes子公司，产品为功率器件）

3、日月光封装测试（上海）有限公司

4、紫光宏茂微电子(上海)有限公司

5、晟碟半导体（上海）有限公司（Sandisk子公司，产品为Flash）

可见，上海的封测厂中目前并无上市公司，且有部分是为功率/存储器IDM配套的封测厂。目前，安靠上海已有多名员工确诊。此外，物流不畅对封测厂影响亦较大，因为封测厂的客户较为分散。所以运输会有难度。

三、芯片设计公司

在国内多家芯片设计上市公司中，其中约一半公司办公地址在上海，几乎所有公司在上海均设有研发中心或办公室。芯片设计公司由于其经营模式，在疫情中主要面临两个方面的挑战：

1、研发人员居家办公：目前上海芯片设计公司，除必要运维人员外，几乎都处于居家办公状态，整体研发进展不受疫情影响，但或面临研发效率略低于平时的问题。

2、芯片交付面临物流难题：部分芯片设计公司的仓库位于上海，物流不便。为应对这一难题，公司的预案一般有：

1）采用提前发货/转移芯片/绿色通道等方式降低影响；

2）启用广深/香港仓库发货；

3）封测厂直发下游客户。

此外，部分Fabless业者，他们主要采用香港仓库发货，所以更加不受影响。

四、设备材料公司

除了晶圆、封测、设计外；上海亦是半导体设备材料的重镇。其中沪硅产业、中微公司、盛美上海、万业企业、至纯科技等多家半导体材料和设备公司位于上海。目前各大企业基本生产运营都较为正常。并未受到太大影响。
