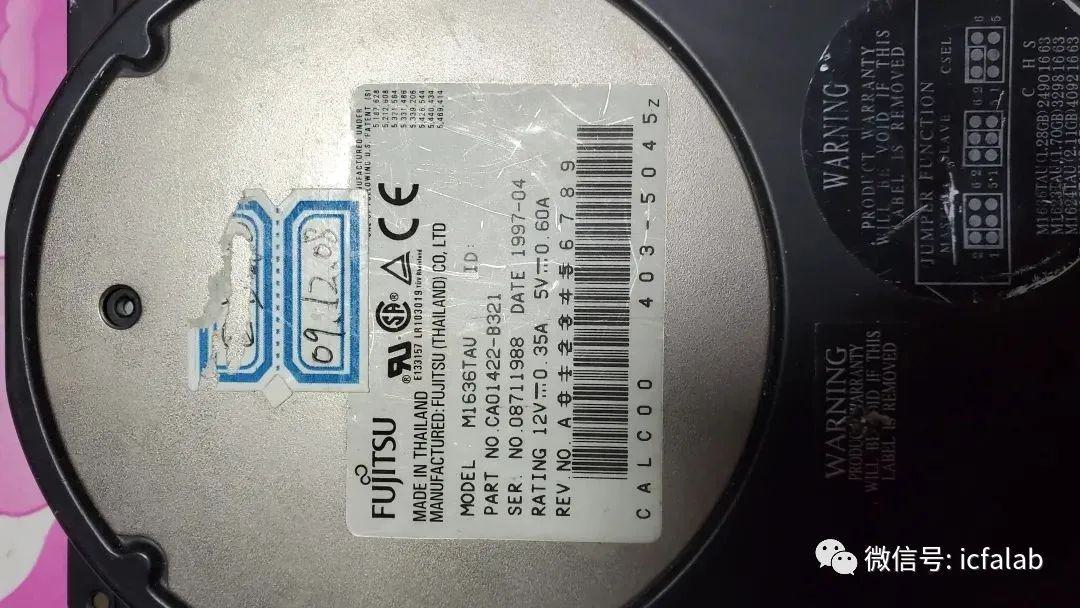

这是一块富士通的日本硬盘，生产日期是1997年4月份，下面的序号REV可能前后都是通用吧，从0到9，型号是M1636TAU。

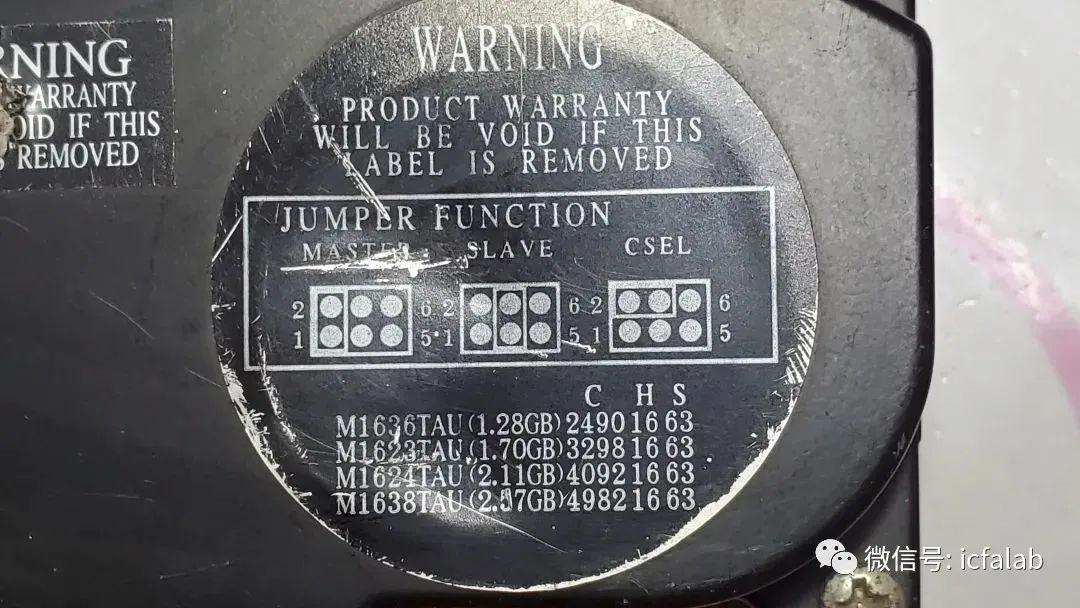

对应下面的型号可以看出，硬盘是1.28GB，现在的内存都已经做到320G了，一般主流使用的内存卡是64或者128。
型号对应看出来，有四个型号，最大的是M1638TAU，2.57GB。
硬盘的接口是老式的IDE，这一代接口我记得没有多大的，大部分是40/80/120G的，到后来就更换到SATA接口了。

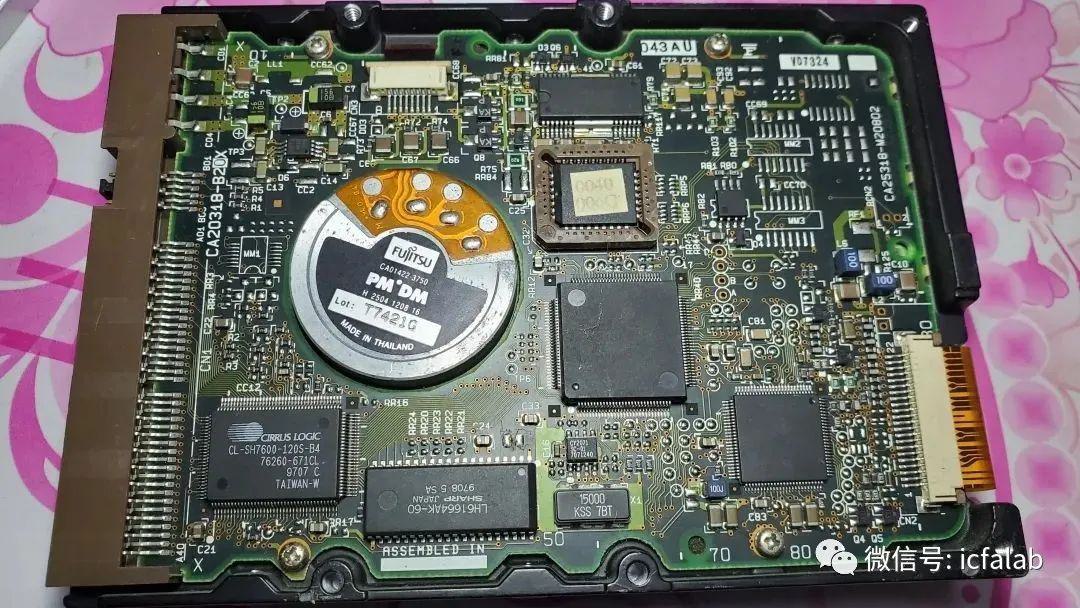

整体的板照片还是很漂亮的，各种芯片、排线……电机采用自家的富士通，产地泰国。电机四根电源线由底部上返到主板，插到接口上。

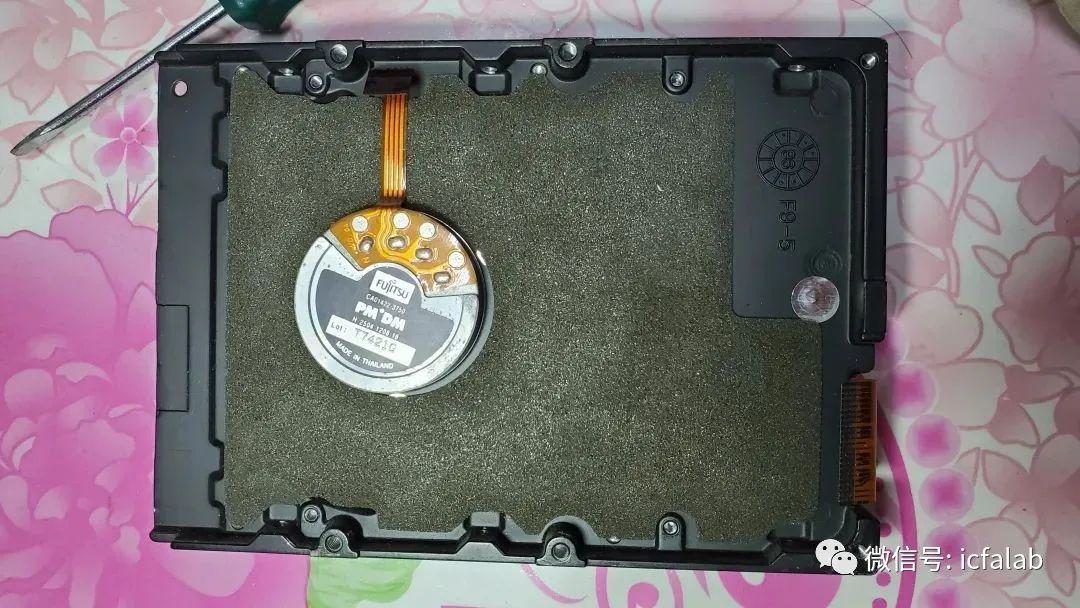

拆下主板，下面有一层海绵。

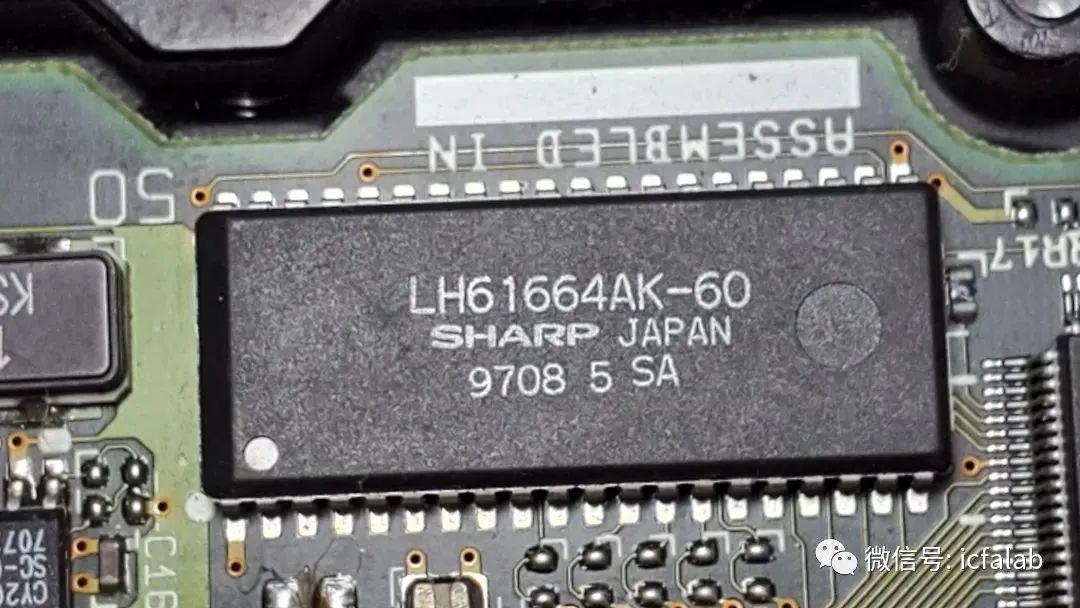

这是夏普的一个芯片，作用没查到……

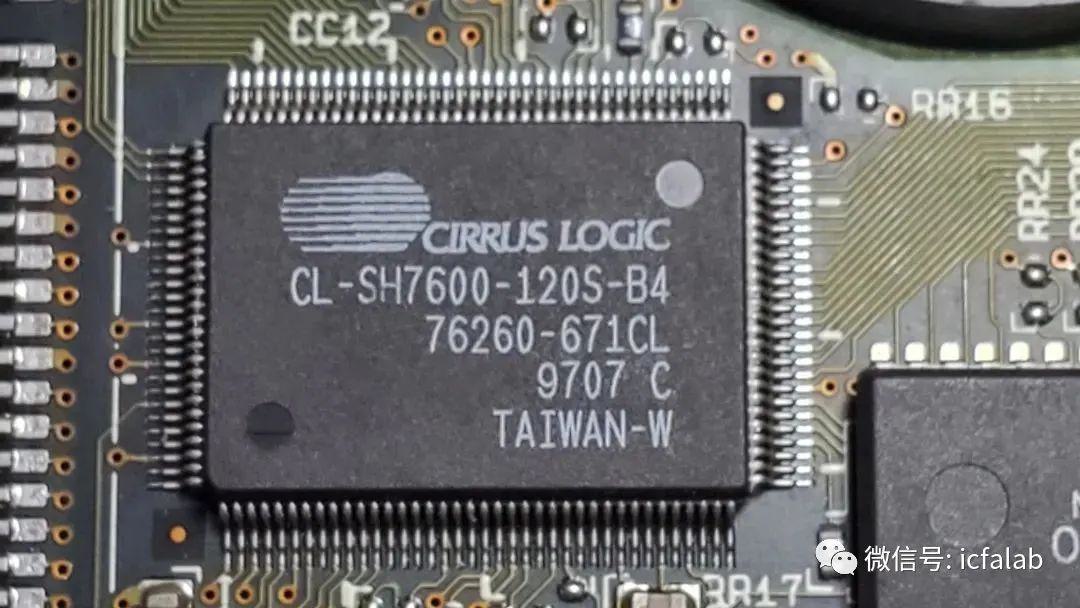

第一个芯片是凌云逻辑的CL-SH7600。凌云逻辑成立于1984年，也是精密线性电路和高级混合信号芯片的供应商，现在也是为全球高端智能手机、平板电脑、数字耳机、可穿戴设备提供创新产品等。

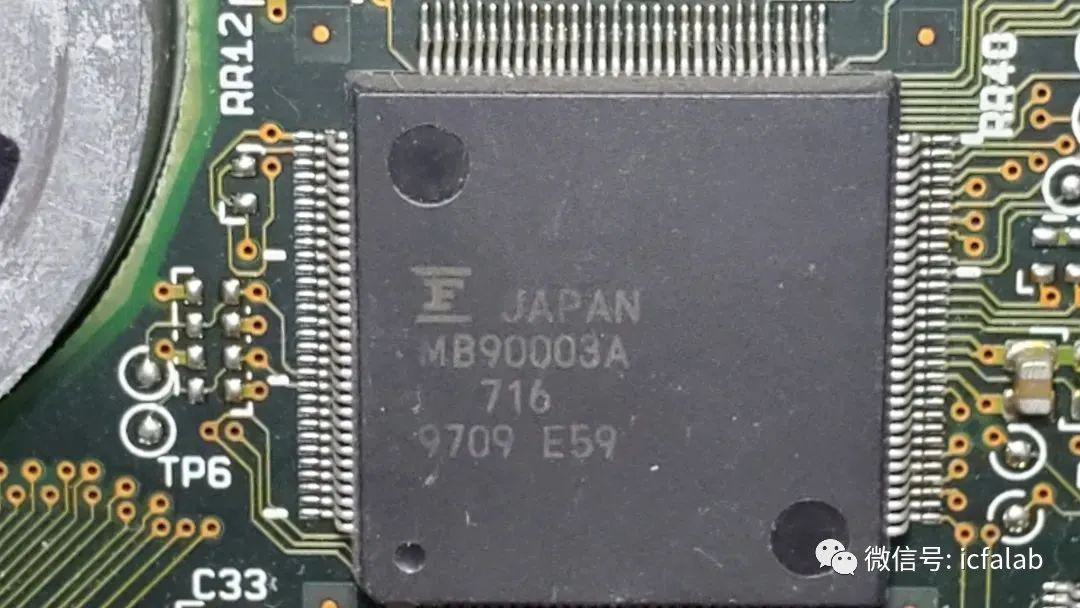

这是自家富士通生产的8900：

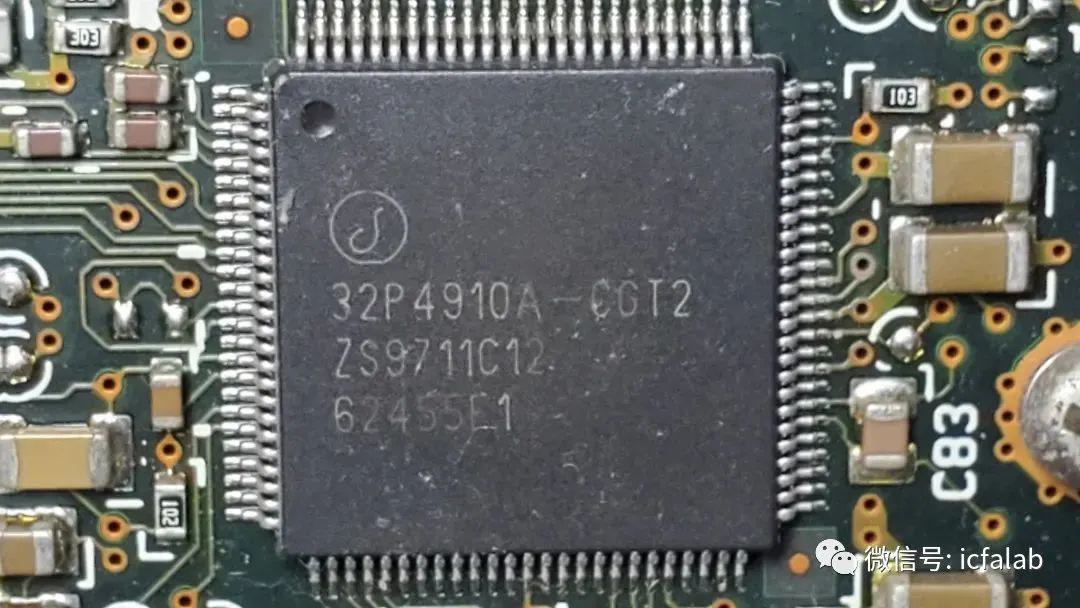

飞利浦半导体P32P491 0A是一款高性能BiCMOS读取通道IC，提供实现完整部分响应4类（PR4）读取通道所需的所有功能，用于分区记录硬盘驱动器系统，数据速率为42至125Mbit/s或33到100Mbit/s。
功能块包括AGC、可编程滤波器、自适应横向滤波器、Viterbi限定器、8,9GCR ENDEC、数据同步器、时基发生器和4burst伺服。数据速率、滤波器截止、滤波器升压等可编程功能通过写入串行端口寄存器进行控制，因此无需更改外部组件即可更改区域。
该部件需要一个+5V电源。'Tbe Philips Semiconductors P32P491 0A采用先进的BiCMOS工艺技术以及先进的电路设计技术，可实现低功耗的高性能设备。

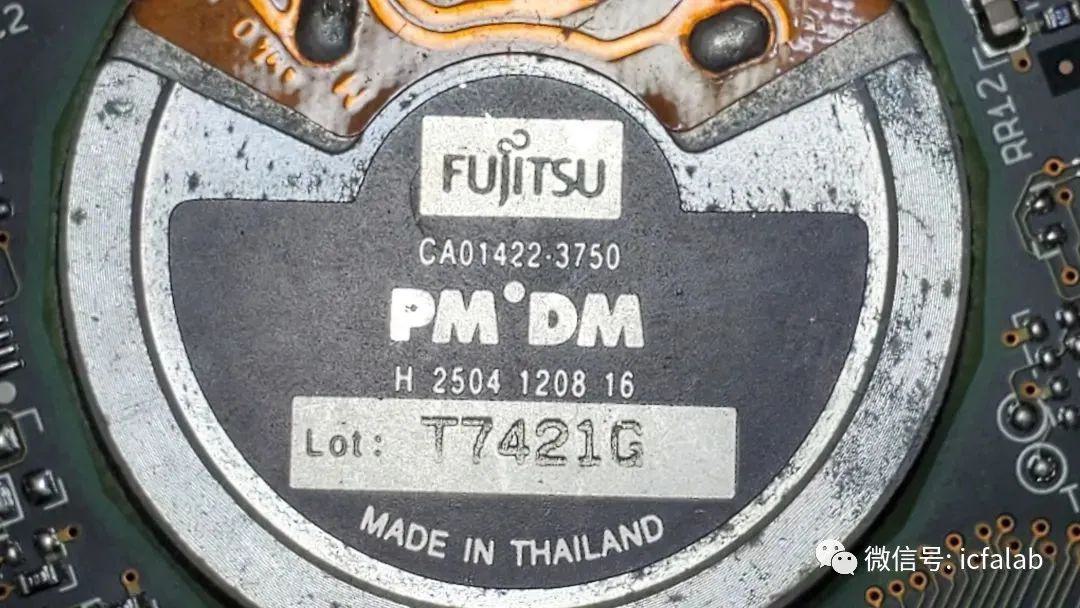

这是富士通的电机，产地泰国：

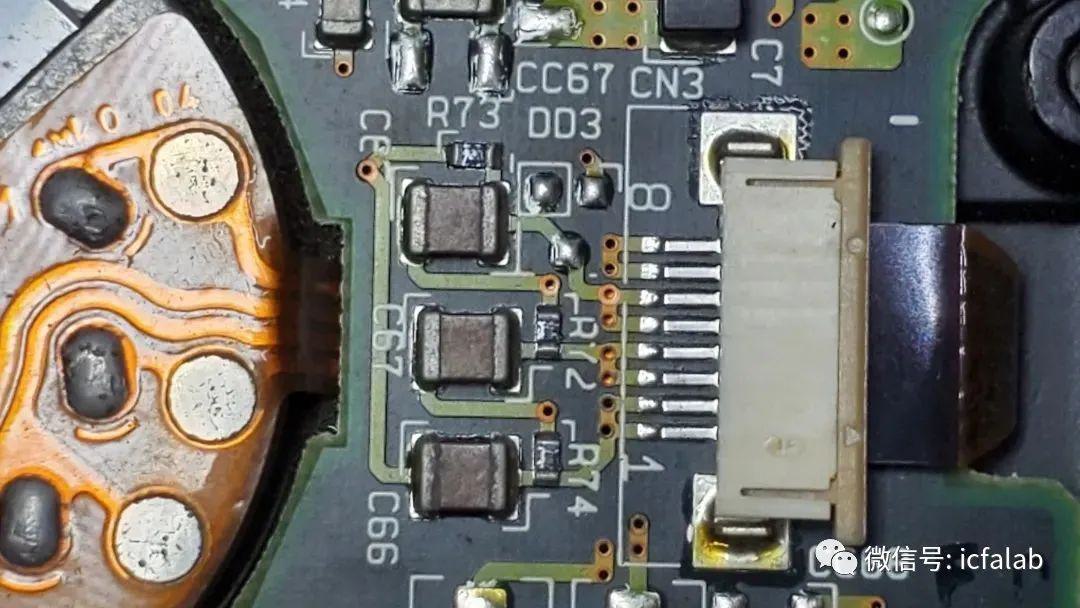

马达的排线：

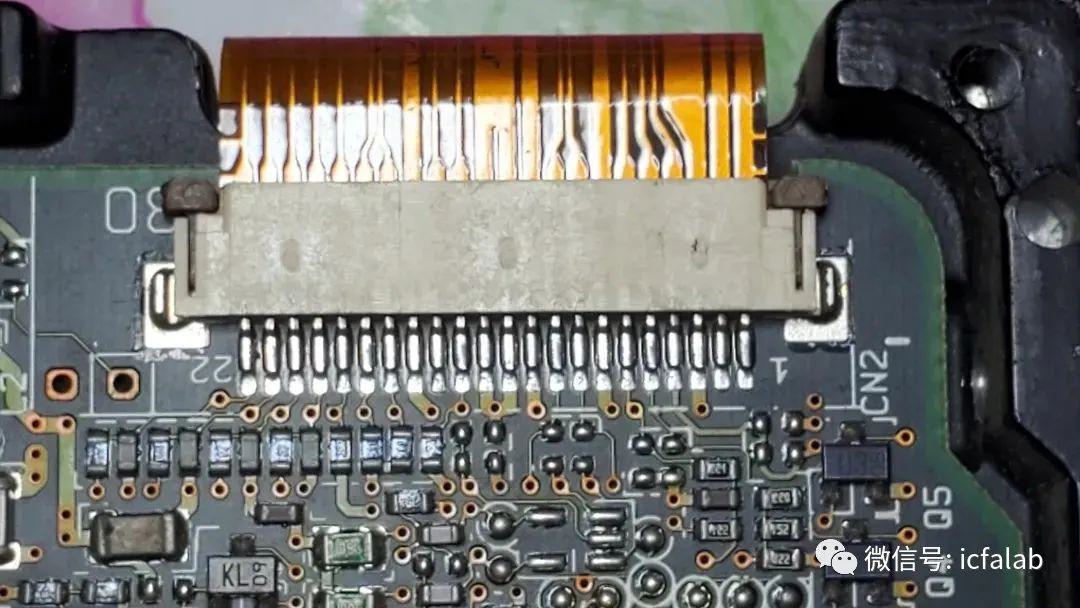

与磁头连接的排线：

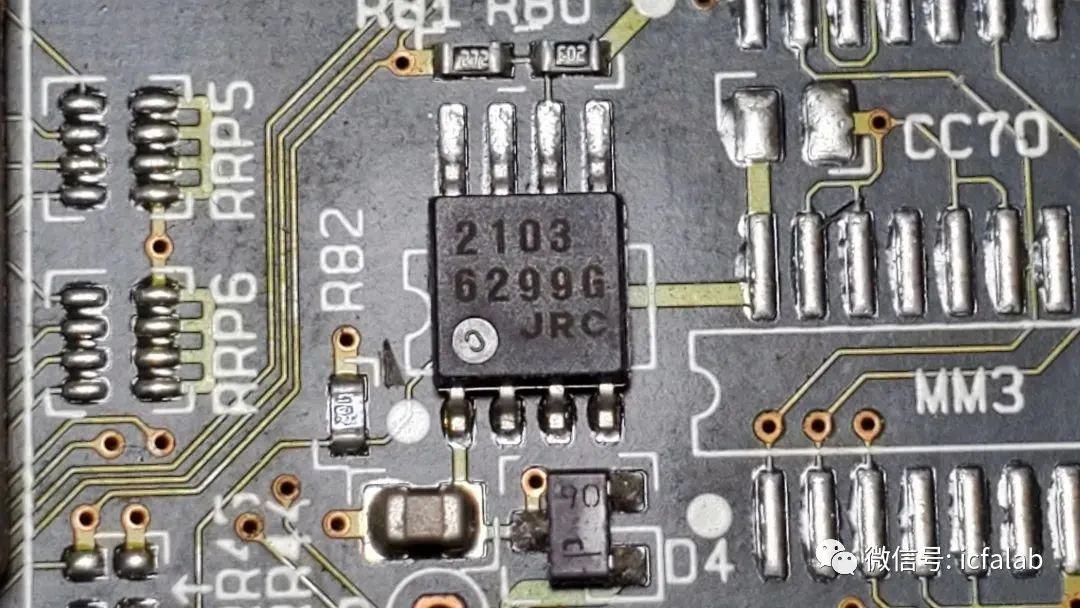

这个好像是个电源的芯片……

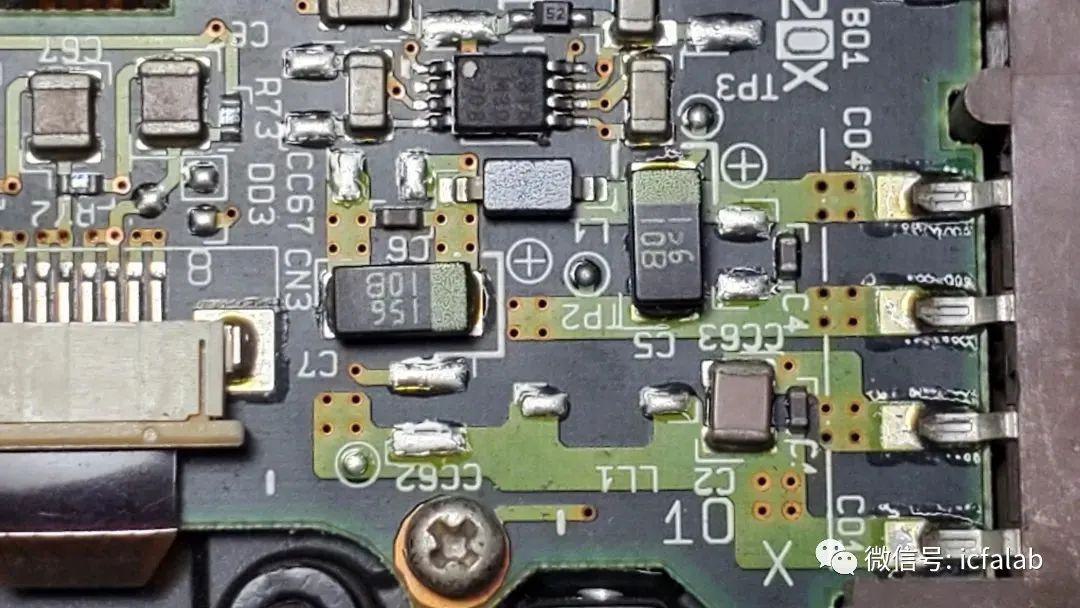

主电源的一堆降压，二极管……

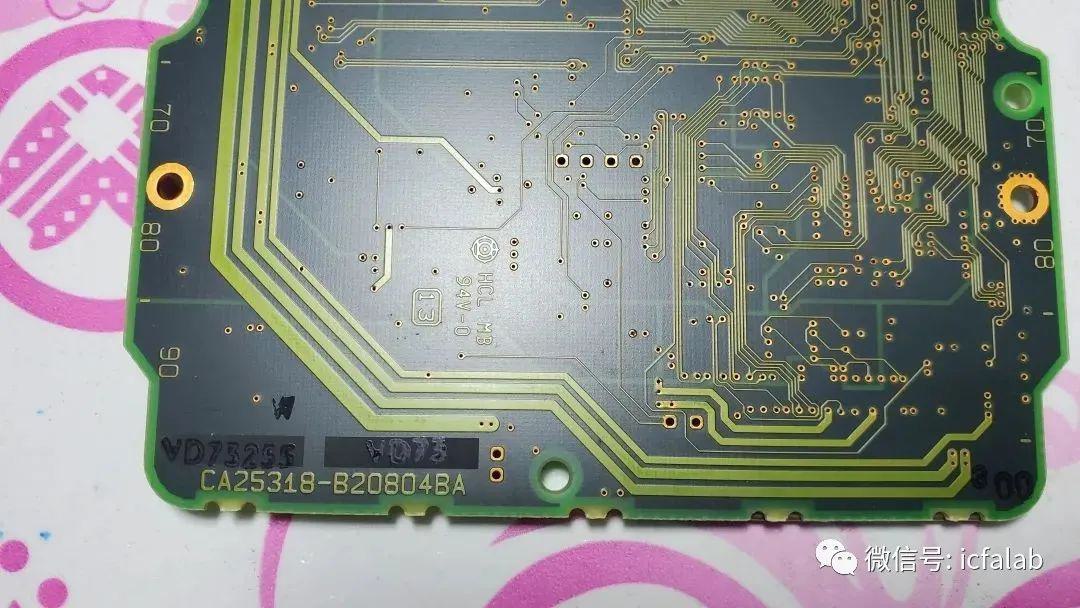

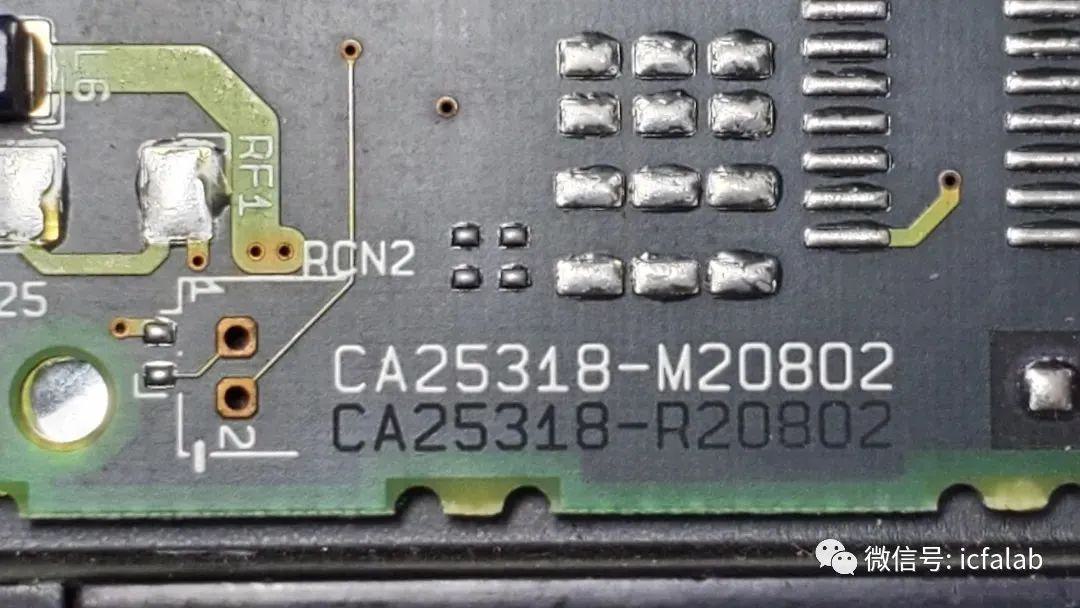

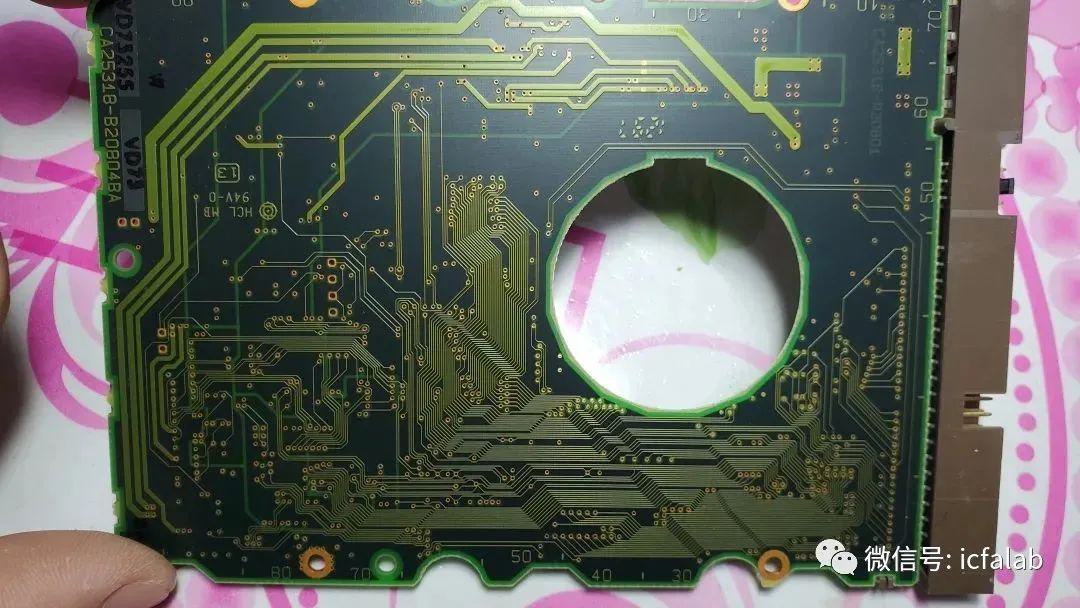

背面就非常好看了，一个件也没有，采用的是板材丝印。

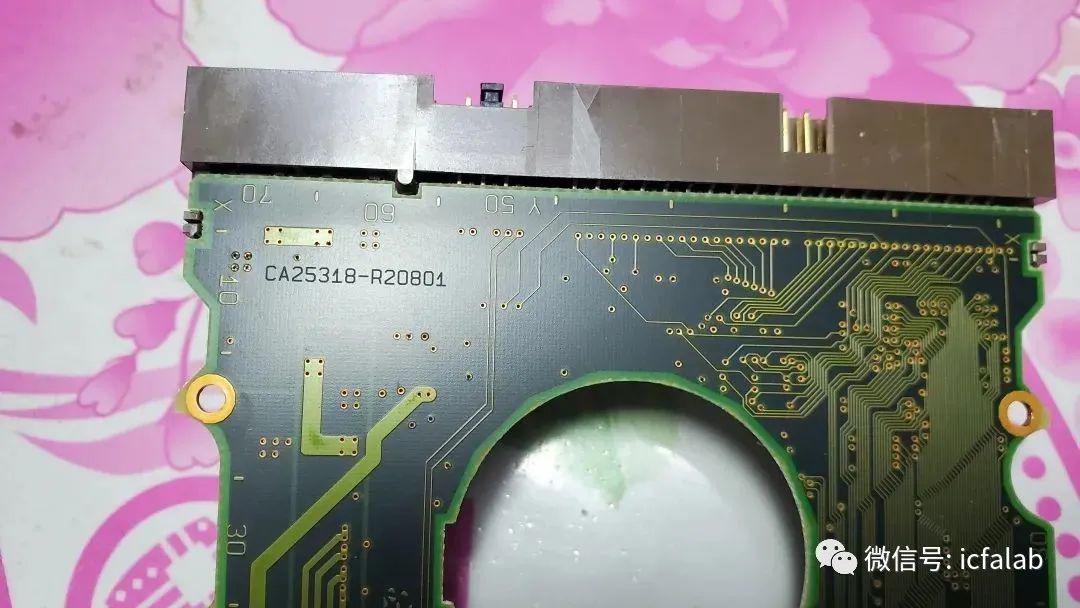

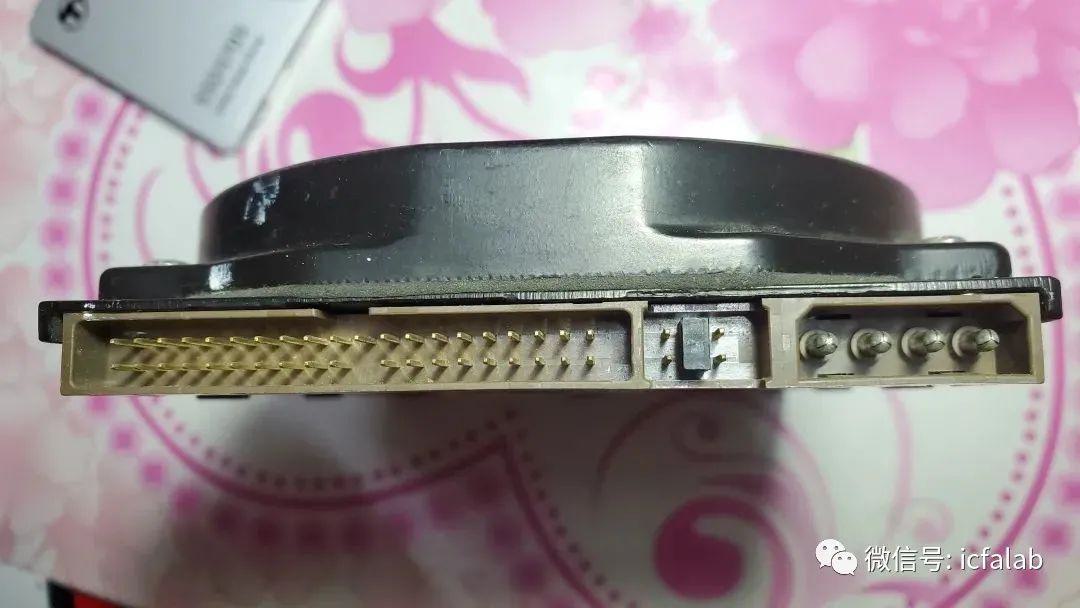

接口处如下：

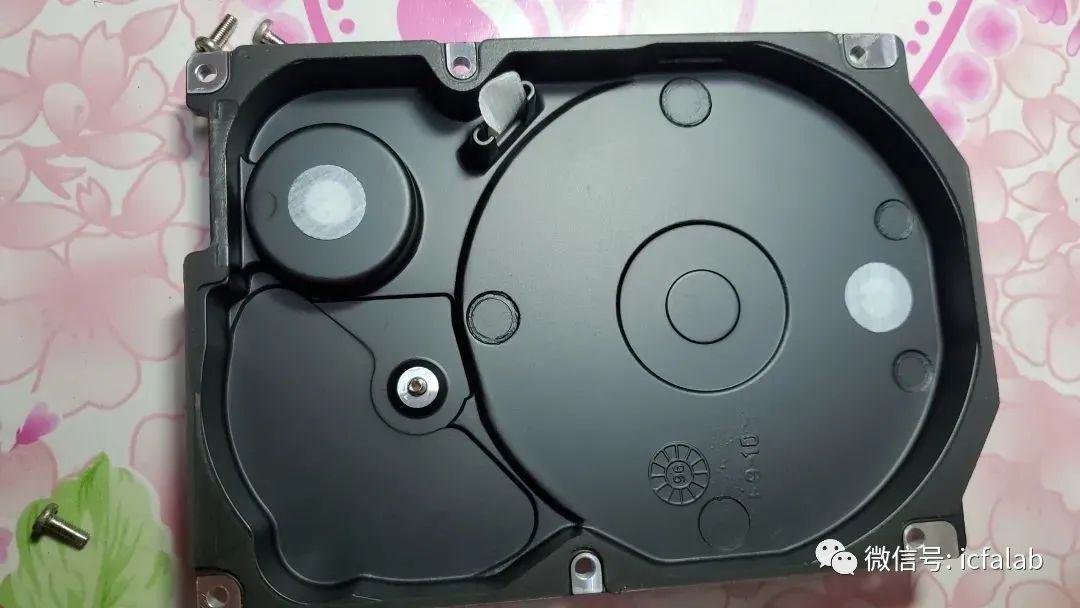

拆下后的壳子是96年生产的：

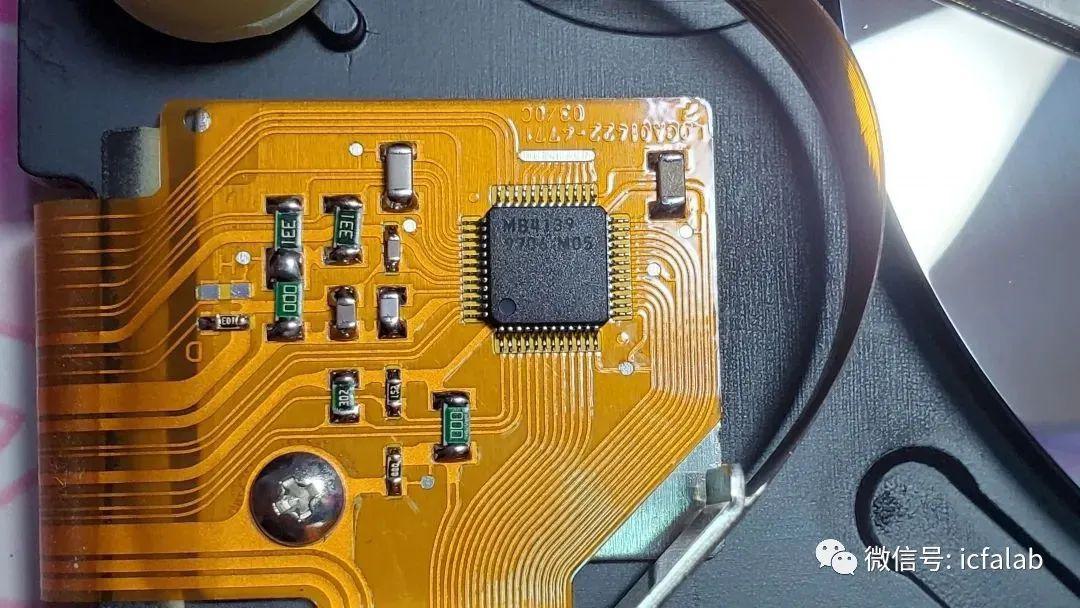

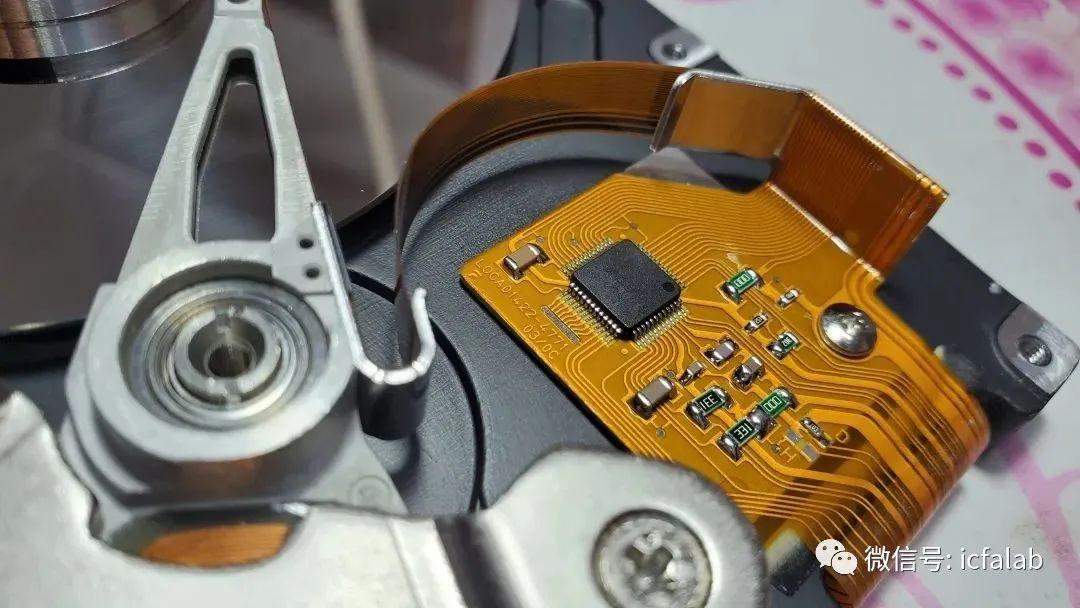

这是磁头管理芯片：

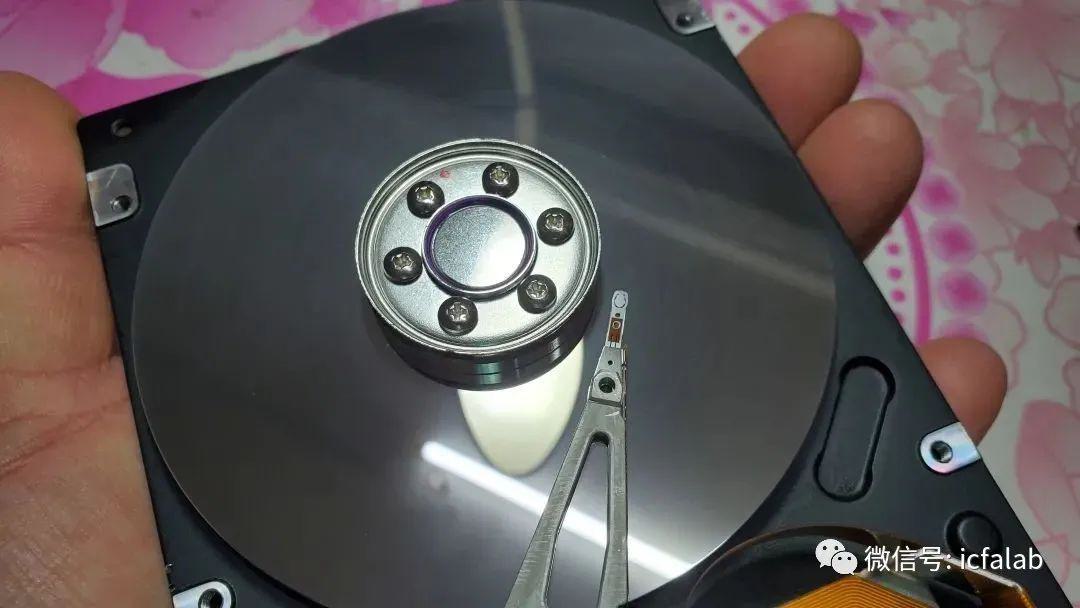

盘片，这么多年过去了，还是很亮，没有一点灰尘。

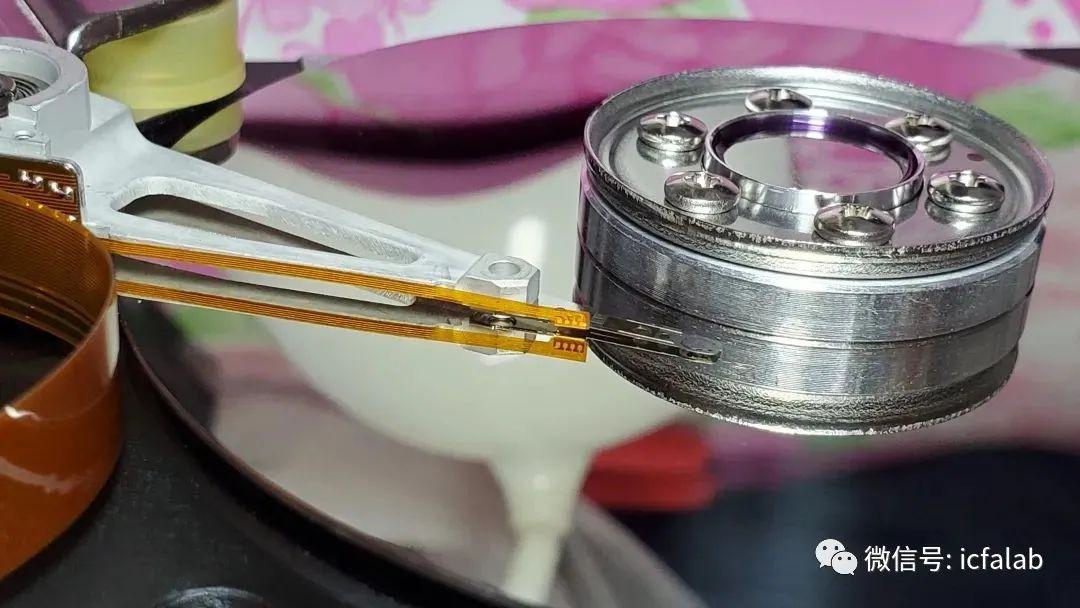

整个磁头：
磁头读取分为上下两层，应该两边都可以存储数据吧~

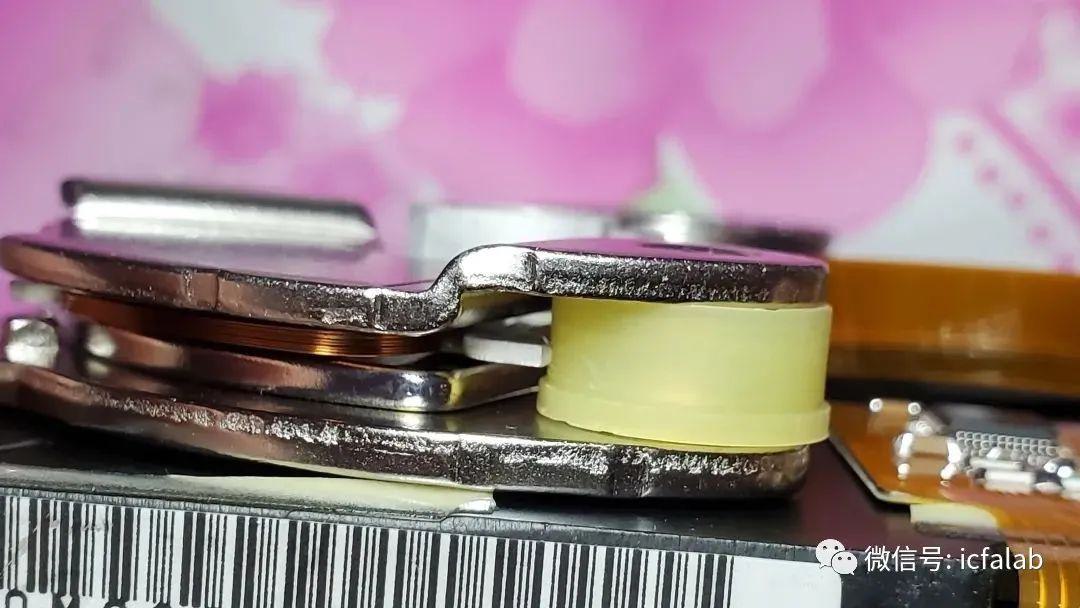

磁头的减震处，采用橡胶材质。

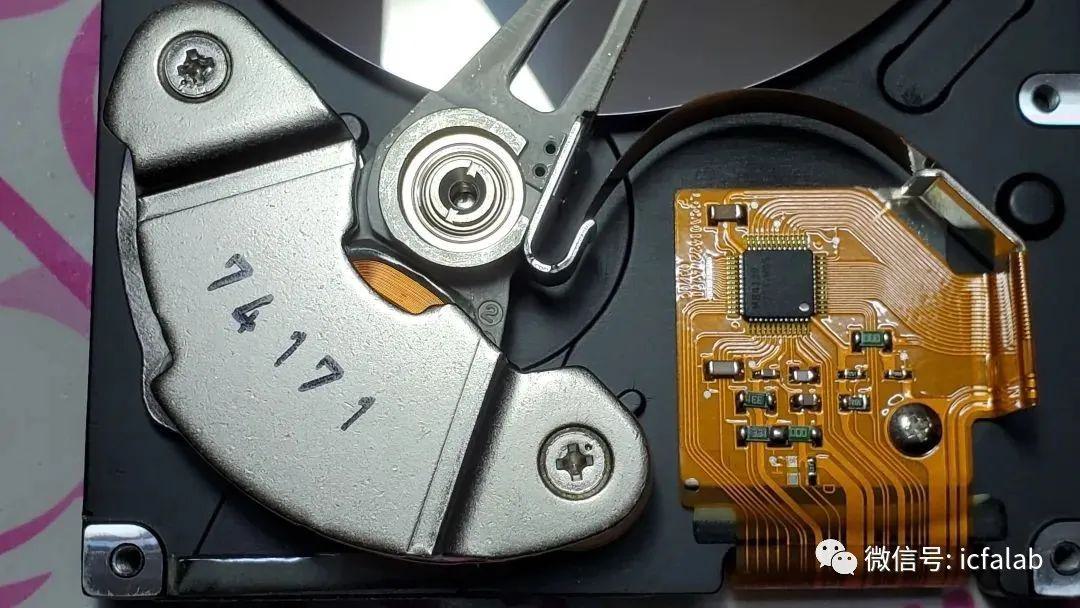

磁铁很厚实，汝铁硼，通过线圈控制磁头读取位置。
侧面的排线打个折弯下去了。
这个贴的数字，没找到是什么作用，还可以用镊子直接取出来。

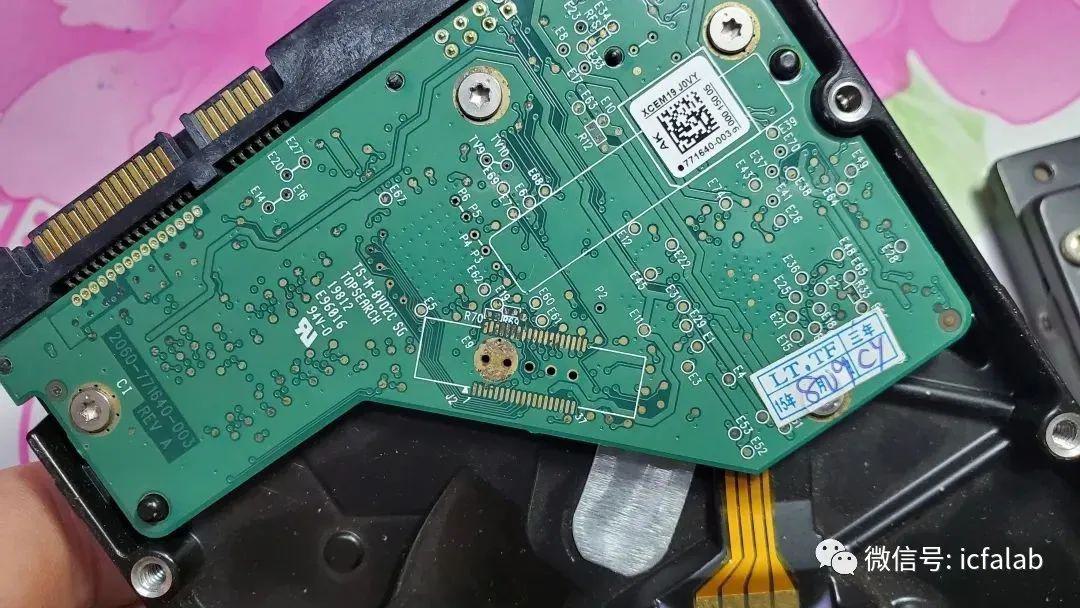

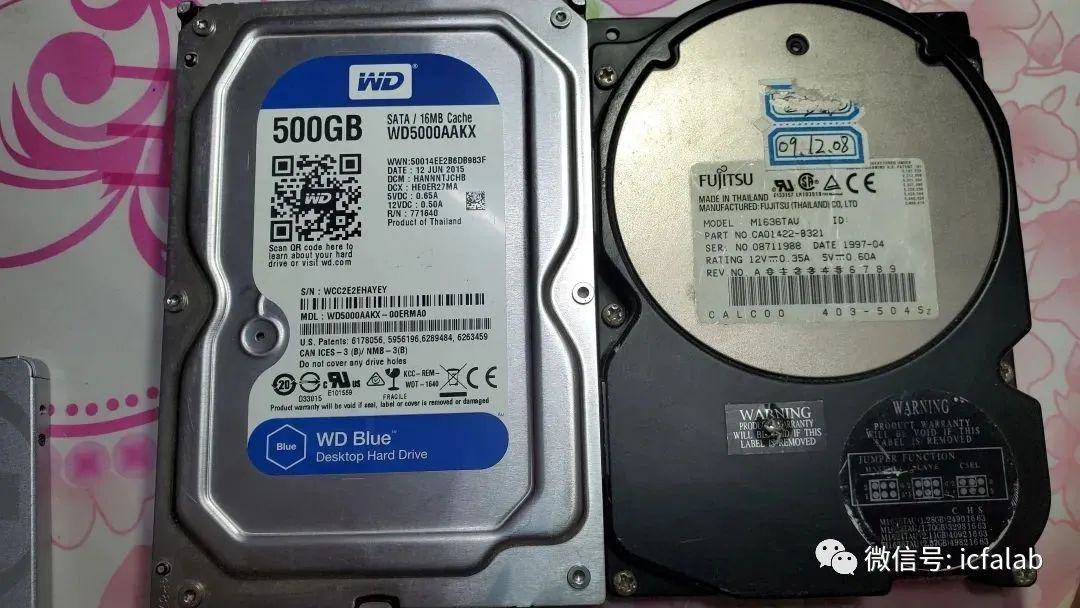

跟现在的SATA500G对比一下，尺寸一致。就是主板不一样了，所有芯片集中在大约1/3的位置。
没找到T螺丝刀，没拆下来看看后面的芯片。

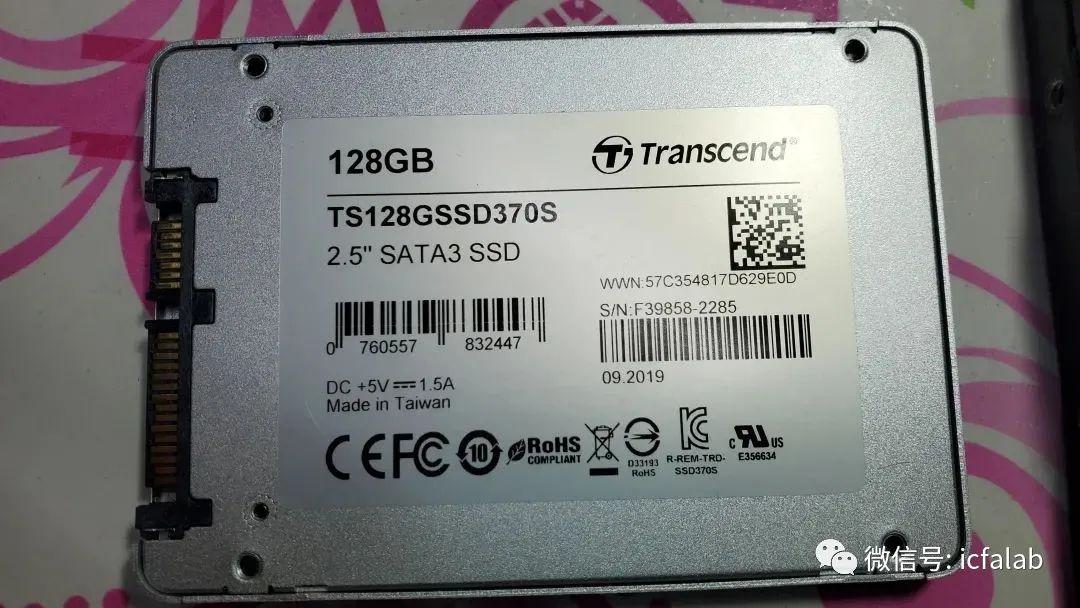

还有一个2019年生产的128固态，品牌创见的，适合做启动盘。

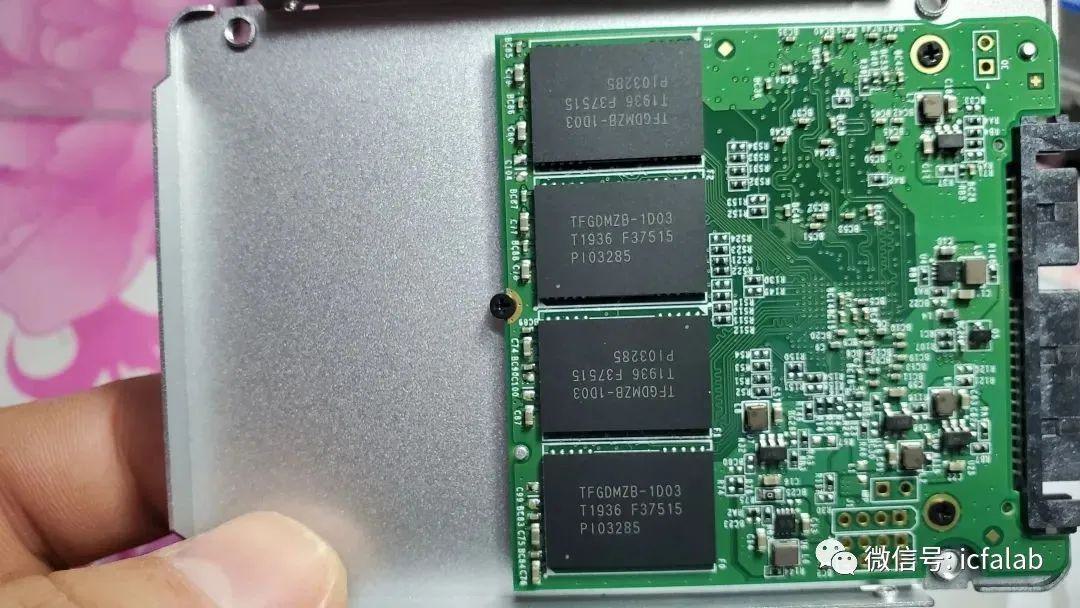

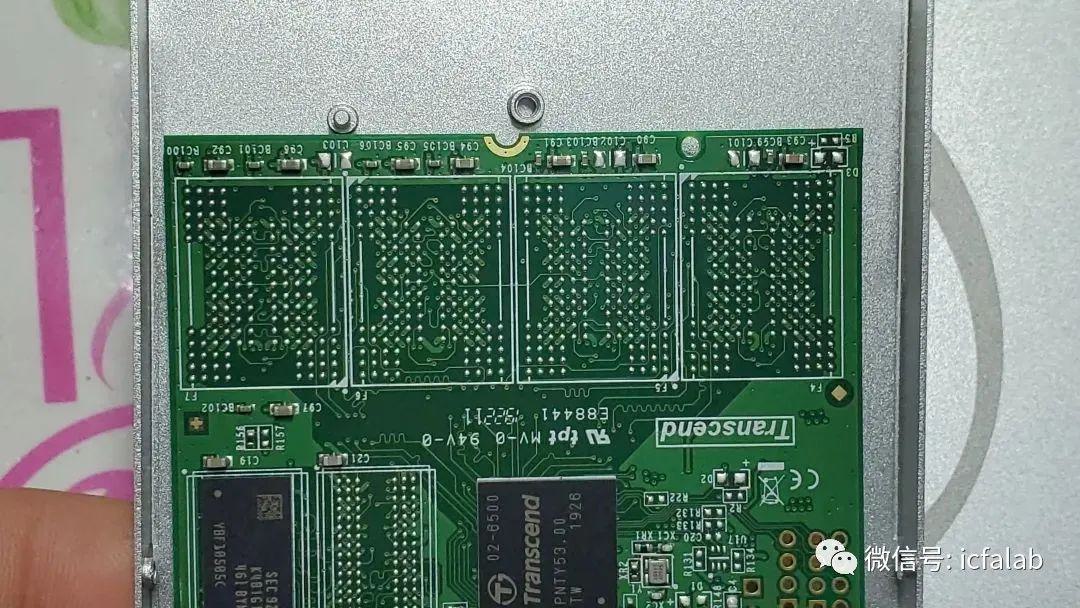

拆开后，有四个32G芯片组合的128G，里面空间这么大，有些浪费~
背部再加4个芯片就成256了，但本人动手能力有限，不敢随便加，毕竟这玩意还能用……

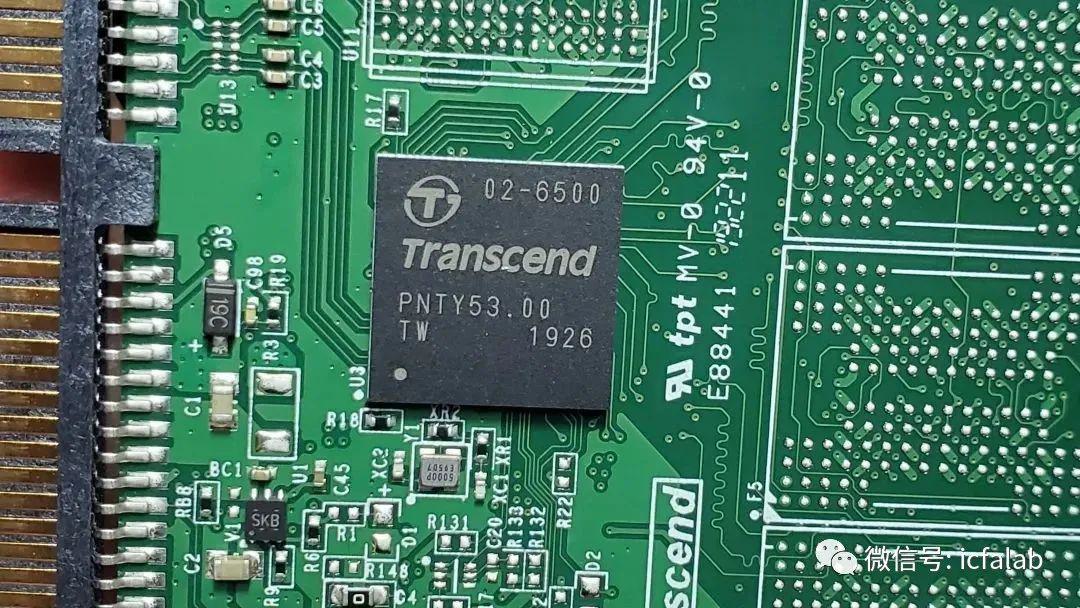

主控自家生产的PNTY53：
总共就这么多了
