说到底，最核心的问题是学习方法不对，传统的科班教学都是由点及面，先一章一章的讲解具体知识点，最后让你自己去总结不同章节之间的关系。很多人一开始就迷失在茫茫的技术细节上了，谈何全面掌握，运用自如？
这种方式才符合人类认知习惯：由远及近，先有个感性的认知，然后学会使用，再去深入研究原理，最后才是熟能生巧，创新改造！
看懂电路并不难
(2) 基础知识当然是少不了的，常用的基本电路结构搞搞清楚。
(3) 分析电路之前先要回答这个几个问题：
这个电路整体是做什么的？实现的最核心的功能是什么？
这个核心功能的本质是什么？也就是从技术角度分析，具体是做了什么？
实现这个功能的可选用的基本电路结构有哪些？
基本电路和最终实现的功能之间差了什么？
怎样去解决基本电路的缺陷？
以上，回答完这几个问题之后，你再结合完整电路去分析，就可以很轻松的看懂所有模块了。
举个例子
当然了，光说不练假把式，这里老哥给你举个栗子。

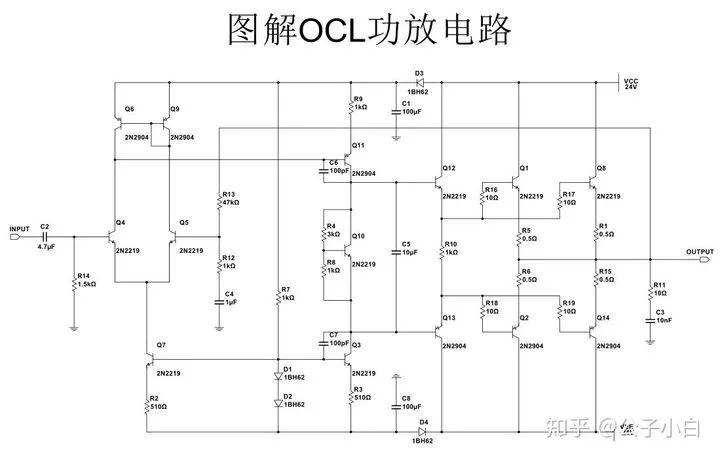

如下是一个音频功放电路的原理图。
一眼看上去是不是很复杂？
我们一起按照刚才的步骤操作一下吧！
这个电路整体是做什么的？实现的最核心的功能是什么？实现音频放大。
这个核心功能的本质是什么？也就是从技术角度分析，具体是做了什么？
实现功率放大，具体就是电压放大和电流放大。
实现这个功能的可选用的基本电路结构有哪些？电压放大：共射放大器，共基放大器，差分放大器，运放。电流放大：共集放大器，图腾柱。
基本电路和最终实现的功能之间差了什么？运放实现电压放大，需要提供正负电源，且一般运放电压范围有限，做不了太高。
共基电路输入电阻太低，不适合做音频信号放大。
共射电路和差分电路输出阻抗高，实际带载的放大倍数不够。
共集电路和图腾柱，单级电流增益有限。
怎样去解决基本电路的缺陷？电压增益不够？多级放大搞一波。
输出阻抗高？有源负载换上。
电流增益不够？多级射随器搭配图腾柱。
总之一句话，干不死就往死里干。一级不够就上多级。一种电路有缺陷，那就多种杂交。
搞清楚了上面几个问题，我们再来看这个电路图，从左往右看，是不是就一目了然啦？
差分电路搭配有源负载实现电压放大-> 共射放大器搭配有源负载继续电压放大-> 射随器实现电流放大-> 图腾柱继续电流放大。
