一、为什么需要ESD?
一颗芯片从硅上面千辛万苦地生长出来，然后经过划片，chip_probe，封装等各个步骤，凝聚了众多相关行业的人员心血，成功从一个石头脱胎成能够为社会进步发挥自身作用的扛把子，这还不够热血吗？
但是，这么一块集才华与智慧的扛把子竟然就仅仅被一个渺小的人类把玩了一下，就变成了歪把子，又回到他石头的身份，你气不气？
ESD静电防护就是用来防止这类荒谬事情的发生的，这足以体现ESD静电防护的重要性。（ESD：Electro-Static discharge是静电释放的意思）
二、ESD静电释放的模式
人体放电模式（human body mode）

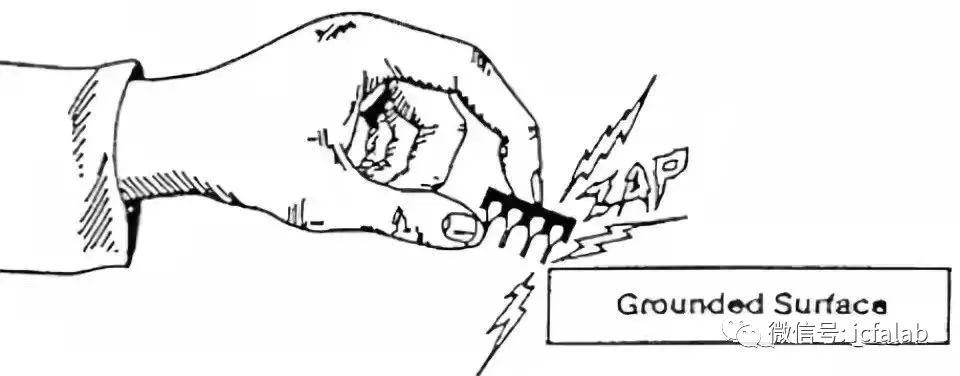

对，就是之前讲的那个渺小的人类，他整天无所事事，喝水喝得又少，天气又干燥，但是他喜欢去摸芯片，因此该模式以他的名字命名，叫做人体放电模式。
那么人体对于一个芯片来讲又意味着什么呢？

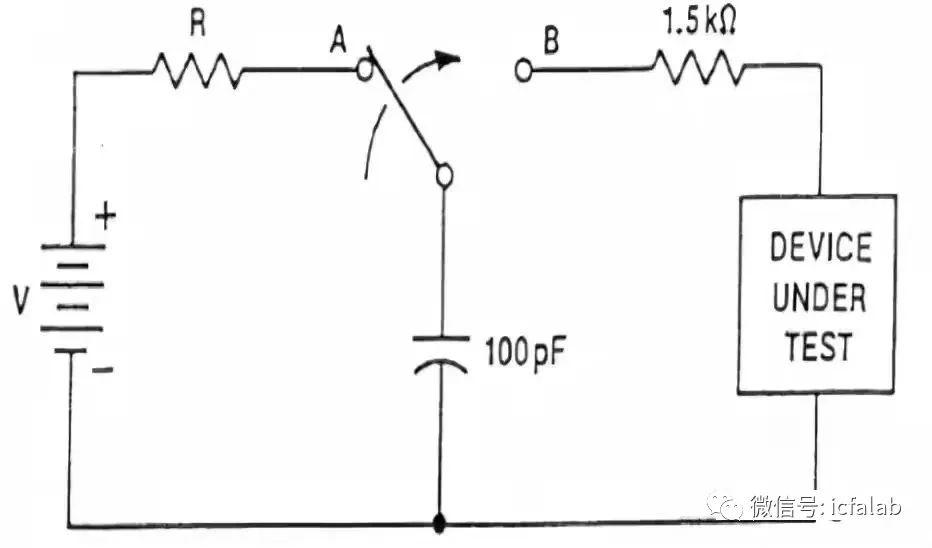

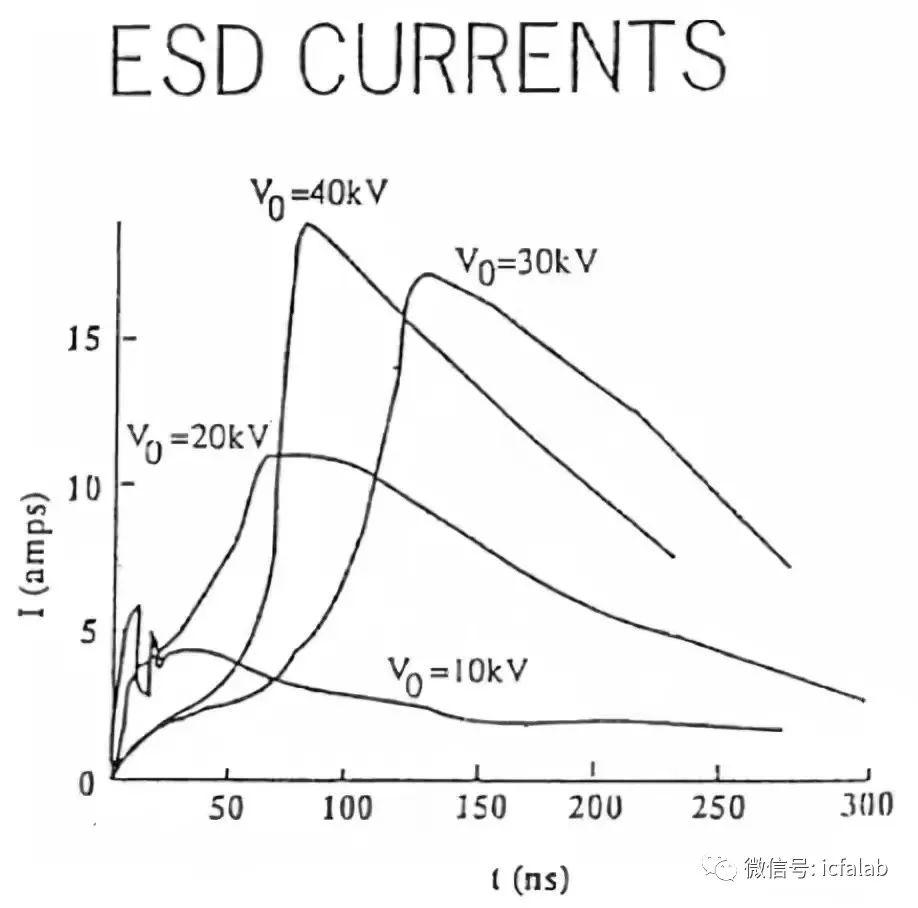

仅仅相当于一颗100PF的电容和一个1.5K的电阻。平时没事的时候，这个人类就接在A上，在生活中到处给自己的电容充电，等他闲下来的时候，他就准备去摸芯片了，这个时候就接B，几十ns的时间里面产生最高几万伏特的电压，如下图所示。
