在物理学和电机工程学中，一个系统的输出信号的能量通常随输入信号的频率发生变化（频率响应）。截止频率（Cutoff frequency）是指一个系统的输出信号能量开始大幅下降（在带阻滤波器中为大幅上升）的边界频率。
▌概述
截止频率的概念除了在电子工程有广泛应用，截止频率的概念还在等离子区振荡中有所应用。
▌电子学

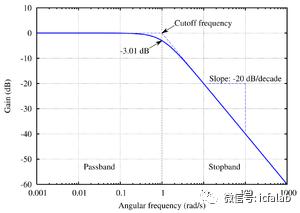

在电子学中，截止频率是电路（例如导线、放大器、电子滤波器）输出信号功率超出或低于传导频率时输出信号功率的频率。通常截止频率时输出功率为传导频率的一半，在波德图上相当于为降低3分贝的位置所表示的功率，因为此时功率比例
传到频带上的输出功率。
1、低通滤波器的截止频率
右图所示为一个一阶的低通滤波器。它的截止频率由下式决定：
当信号频率低于这个截止频率时，信号得以通过；当信号频率高于这个截止频率时，信号输出将被大幅衰减。这个截止频率即被定义为通带和阻带的界限。
2、高通滤波器的截止频率
右图所示为一个一阶的高通滤波器。它的截止频率由下式决定：
当信号频率高于这个截止频率时，信号得以通过；当信号频率低于这个截止频率时，信号输出将被大幅衰减。这个截止频率即被定义为通带和阻带的界限。
3、带通滤波器的截止频率与通带宽度
通带范围内频率的信号可以通过，频率位于截止频率两侧的信号则大幅衰减。
4、带阻滤波器的截止频率与通带宽度
与带通滤波器相反， 带阻滤波器可以抑制、衰减指定频率附近范围的信号；而在其他频率范围的信号则可以顺利通过。右图是一个带阻滤波器的波德图。
与带通滤波器有两个截止频率不同的是，带阻滤波器只有一个截止频率（图中两条凹线的交点处）。
