最完整的元器件批次详解
一、什么是批次
LOT CODE又叫LOT No.,LOT No.是lot number的缩写,是“批号”的意思。厂家为了可以追溯和审查该批元器件的生产历史,所以每一批产品都有相应的的生产号码。生产批号是同一批元器件的编号。它是用于识别“批”的一组数字或字母加数字。一般的,根据批号可以追踪产品的生产情况(生产日期、质量等级、出厂时间、产地等等)。现在大多数企业都逐渐把元器件的生产日期和生产批号统一化。不同的原厂给定的lot number 和 D/C形式各不一样。
二、产品丝印示例
图1

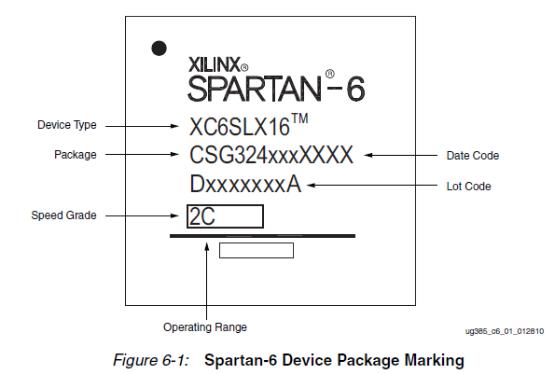

图1示中包含Xilinx Logo ;Family Brand Logo;第一行是产品型号丝印;第二行包括封装、裸片版本、晶圆厂代码、D/C等;第三行用10个字符的LOTCODE表示封装地和批次信息 图2

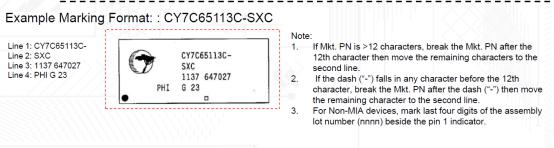

图2示为CYPRESS的芯片丝印信息;第1、2行为型号,第3行是D/C和lot number,第4行是产地图3

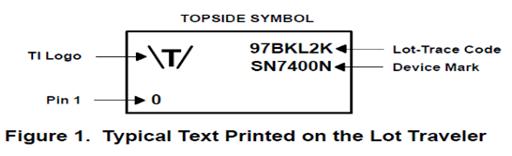

图3示TI芯片丝印示例,Lot trace code其中YM为装配时间D/C,LLLL为装配工厂图4

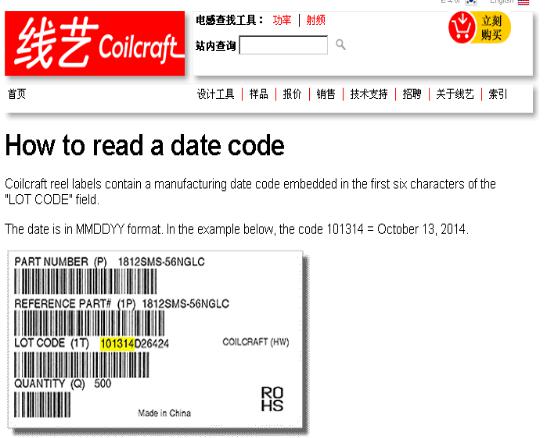

图4示线艺LOT NUMBER打印在外包装上,LOT CODE 包含批次和产地信息
图5

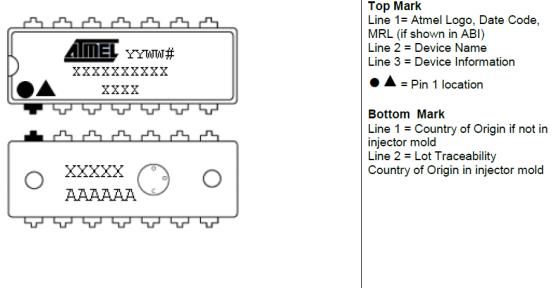

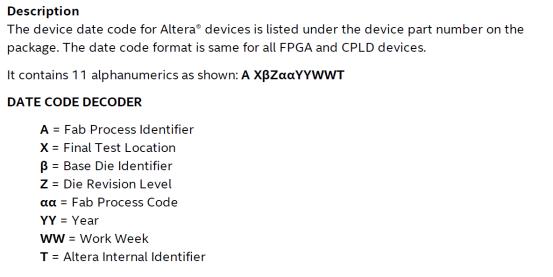

图5示Altera LOT number说明,其中包含封装测试厂代码、裸片版本信息、D/C信息等 图6图6示Atmel丝印信息,顶部丝印为D/C、产品信息,底部丝印为包含产地等LOT NUMBER图7

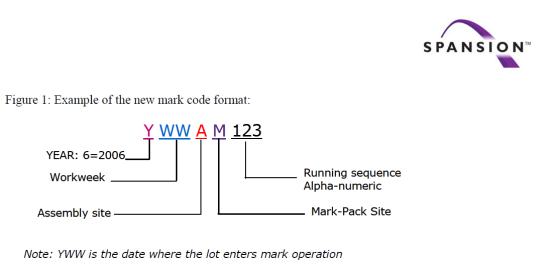

图7是SPANSION包括D/C、组装地等信息的LOT number
图8

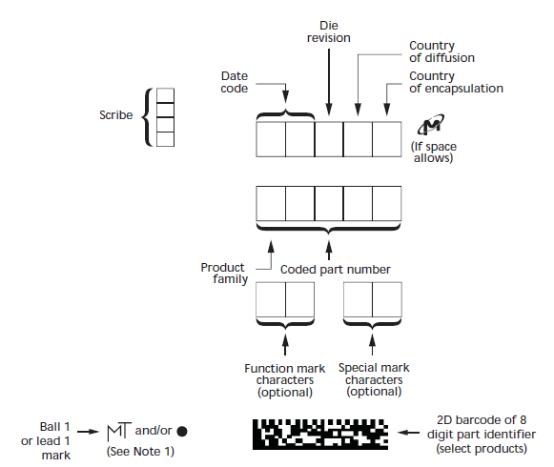

图8示Micron丝印样式,包含D/C、产地、裸片版本等信息的LOT NUMBER
图9

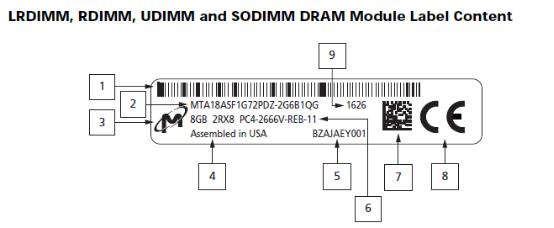

图9示Micron LRDIMM系列产品Label Content 包含D/C、组装地等lot number
图10

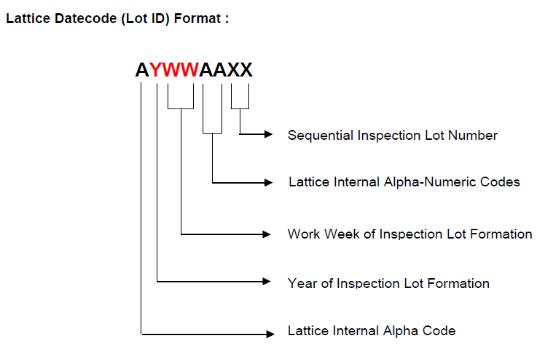

图10示Lattice Datecode (LotID) Format图11

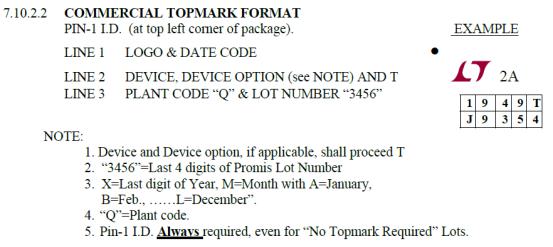

图11示LT D/C LOT number形式 图12

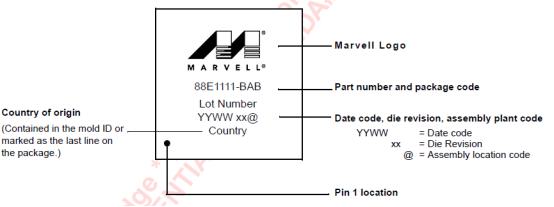

图12示Marvell LOTnumber D/C丝印形式
图13

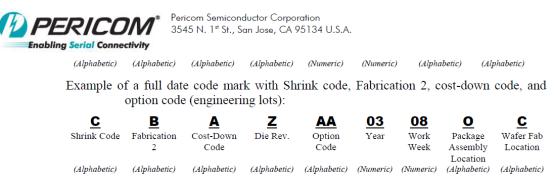

图13示Pericom lot number示意,包含工厂代码、裸片版本、D/C、晶圆厂代码等
图14
图14示ST D/C 产地等信息。
三、批次信息表示方式
批次,就是用同一批号的原料,在同一班次和同一生产线上生产出来的同一品种和同一规格的产品,为一个批次。相对于元器件狭义的来说就是封装测试厂在芯片表面丝印的生产日期或者外包装标签上的日期。我们认为批次就是DTAE CODE简称D/C,一般地,元器件的批次信息表示方式:
1、用单一字母表示年份Y。
图15

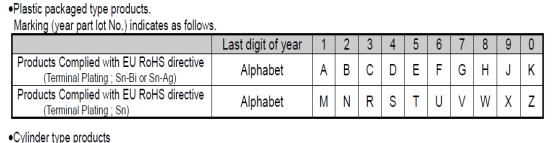

图15中,EPSON晶体上的D/C丝印用相应的字母表示自然年份的最后一个数字,例如用F就可以表示2006年或者2016年。 2、用一位字符表示年周(Y/W)。
图16

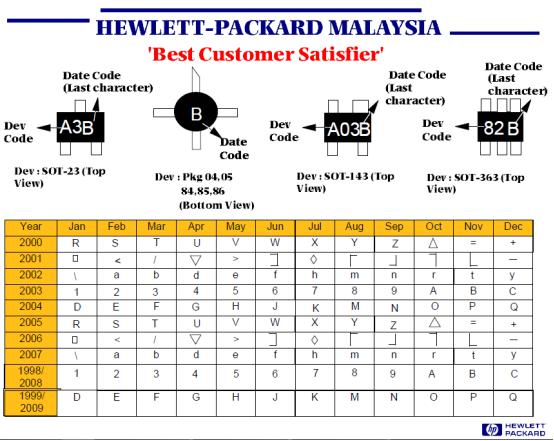

图16示为HP射频晶体管D/C丝印方式。其中采用5年为周期,D就代表1999年1月、2004年1月、2009年1月等。
3、用两位字符表示年周(Y/W)。

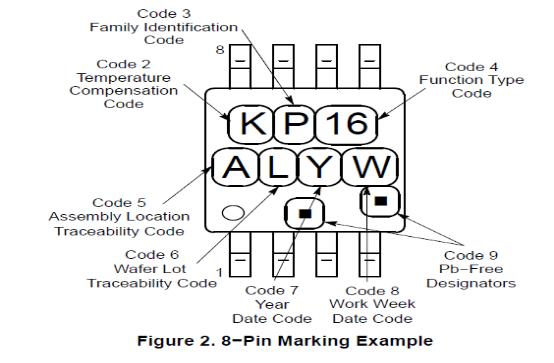

图17图17中ON芯片丝印信息,Y:Year Date Code,W:WorkWeek Date Code。图18

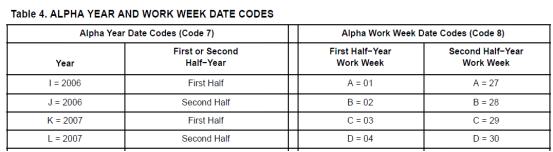

图18示:ON为丝印字符确定年周代码,图左部是年,右部是周。如:KD就表示2007年第4周。 4、用两位字符表示年月(Y/M)。
图19

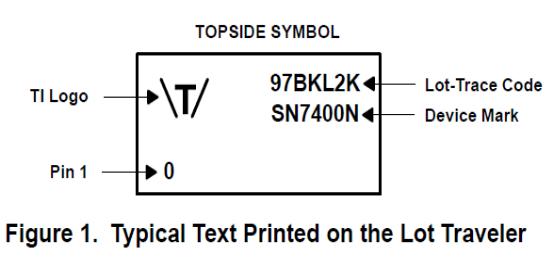

图19示为TI芯片丝印信息,Lot trace code其中“97”表示D/C信息,9为年代码,7为月代码
5、用三位字符表示年周(Y/WW)。
图20

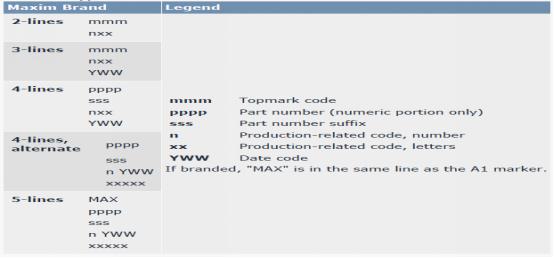

图20示为Maxim芯片丝印图例,YWW表示D/C,年周周形式,如927表示为2009年27周。
6、用4位字符表示年周(YY/WW)。
图21

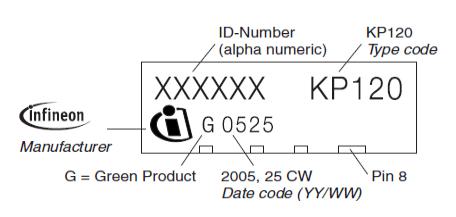

图21示中,Infineon的芯片丝印示例,第2行最后4位字符表示D/C,如0525表示2005年25周。
四、工作中常见的关于批次的问题
工作中常常遇到客户常见的对批次要求有:同一批次、批次要求几年内,可能大家就要问了,为什么同样的东西客户有如此要求呢?
1、同批次:
在元器件生产过程中,由于存在不同的晶圆制造厂、不同的晶圆代工厂、不同的封装测试厂,虽然设计图纸、软件、原料和工艺相同,但是每一批投料生产出来的产品,在质量和性能上还是有差异的。同一批次决定着相同的参数,相同的生产工艺,相同的装配工厂,相同MSL、相同的焊接工艺,可确保芯片的性能的高度一致性。一般要求同批次的客户主要涉及军工企业客户,特别是航空航天领域客户,这此客户的产品品质高,使用环境恶劣,对稳定性要求非常的高,对元器件的要求也相应的很高。航空航天类产品,产品价值巨大,危险性大,无法承受器件失效带来的影响。国内航空航天产品,关键器件入库前都要做DPA破坏性实验,必须要同一批次,完全一致的产品里面,随机挑选出一定比例的产品做检测才具有代表性,才能保证后续生产的用料完全满足参数需求。
2、批次要求几年:
一般来说,任何产品都有质保期,质保期就是元器件在经过封装厂包装出厂后,在给定的存储和运输条件下,在一段时期内都能够正常工作,这一段时期就是质保期。元器件的批次就决定了该批次的物料是否处于质保期。不良的存储、运输条件和随意的拆包都会引起处于质保期的元器件受潮,管脚氧化等情况。受潮、管脚氧化的元器件在焊接时,受到影响,造成虚焊,甚至芯片损坏现象。国内比较多生产型企业对物料批次要求两年内,这些客户主要涉及工业和民用领域,他们对产品的稳定性要求没有军工行业高,也有一定的容错率,但为了使自身产品质量越来越好,更好的赢得市场份额和口啤,很多企业都做出对元器件批次要求两年内,这样减少因为芯片生产出来了,在销售和保存的过程中,因各种外界因素导致的芯片性能受损,减少因物料问题导致的产品质量隐患。而且较老批次的物料,如果使用出现问题,因出厂时间久,在市场上可能经过多次交易,无法有效的通过交易链联系原厂,如果出现各种问题,需要原厂提供技术支持时,也很难得到原厂的配合。 五、Lot number在工作中的作用
Lot number 在芯片流通过程中,是非常重要的记录信息,在芯片使用后是做售后服务最主要的凭证之一。 原厂在给终端用户做售后服务时,当客户反馈有批量性的产品质量问题时,Lot number对原厂追溯和审查该批元器件的生产历史,确认产品流向有着非常重要的作用。而且一旦确认某个批次产品有质量缺陷,能及时跟据Lot number确定产品流向,及时做出应对处理。 对于分销商来说,从保护自身利益的角度出发,记录采购和销售产品的批次信息也是非常有必要的。对分销商来说,采购的型号,特别是现货采购的情况下,采购渠道常常因为价格、批次、包装和缺货等各种原因从不同的渠道买同一个型号,而客户也常常有着类似的情况。当客户使用产品,对质量或渠道有疑问时,我们可以通过批次信息上,确认该产品是否我们公司销售给客户的,不能客户从我们买过的型号,说有问题就一定是我们供过去的。如果确认是我们供的,也能通过批次信息查到当时我们公司是从哪个渠道采购的这批货,跟供应商及时做出反馈。 对于客户来说,记录供应商来料批次,可以方便生产取料时优先使用批次较老的芯片,保证库存芯片都是最新的批号。还方便在后续使用中,如果出现问题能及时查出供货来源,确认芯片从原厂到客户手上的整个交易链,将使用中的问题通过交易链尽早反馈到原厂,解决问题。来源满天芯
