荧光数码管是用来显示数字和符号的器件。它的数码字形由若千段分立的笔划构成。荧光数码管是一种电真空器件，其工作原理与普通的电子管相似，它的灯丝就是阴极（为直热式阴极），当灯丝通电后灯丝就会发热（即阴极发热），由于在阴极表面涂有一层逸出功很小的氧化物，于是在阴极发热后会发射大量的电子。
1.计算器的外观

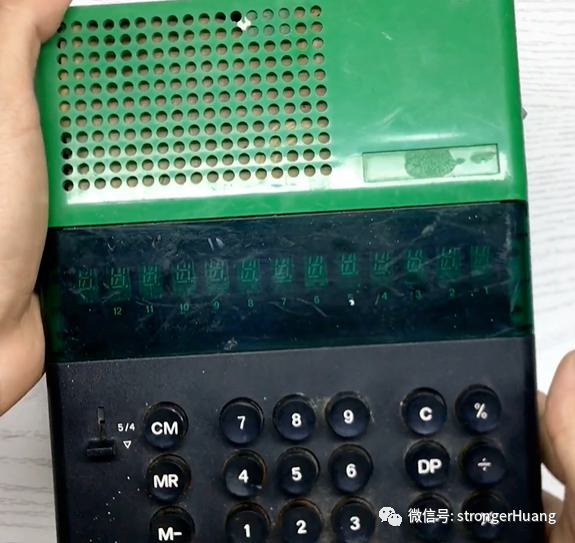

前苏联1978年产的荧光管计算器

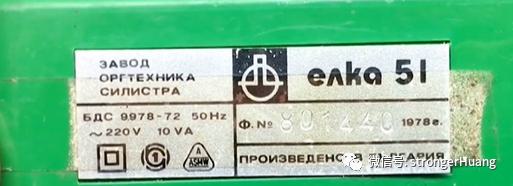

工作电压220V
2.计算器的拆解

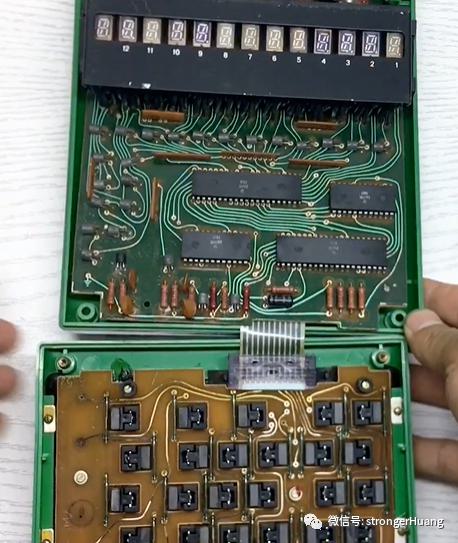

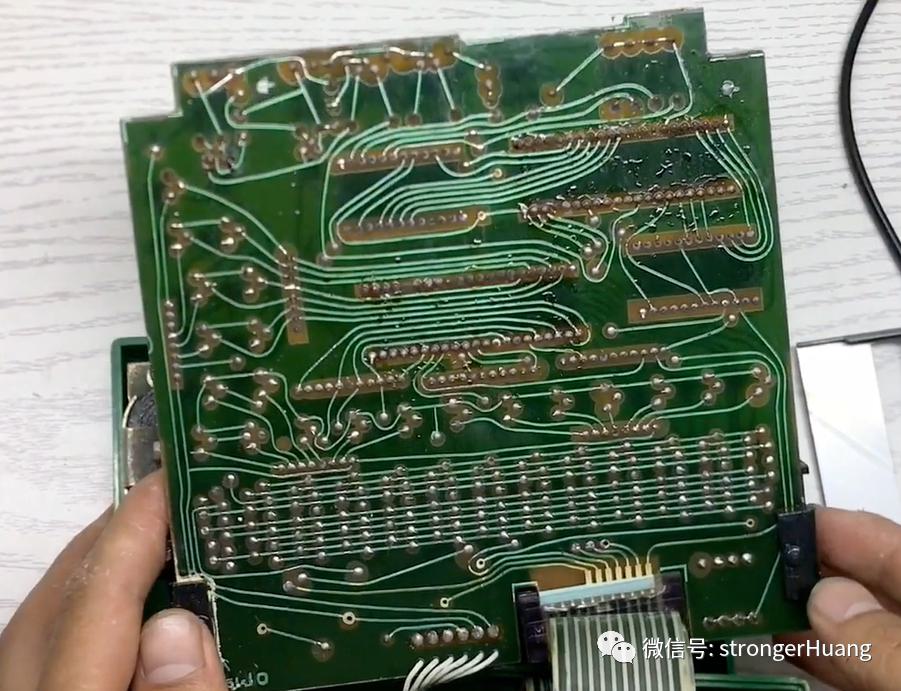

荧光数码管计算器的内部结构

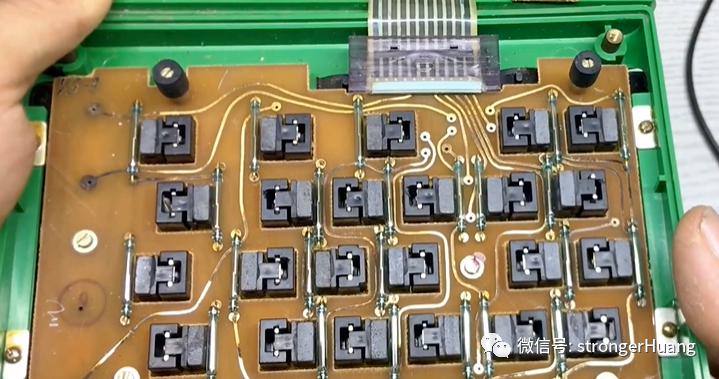

按键部分，通过磁铁，使干簧管里面的触点连接

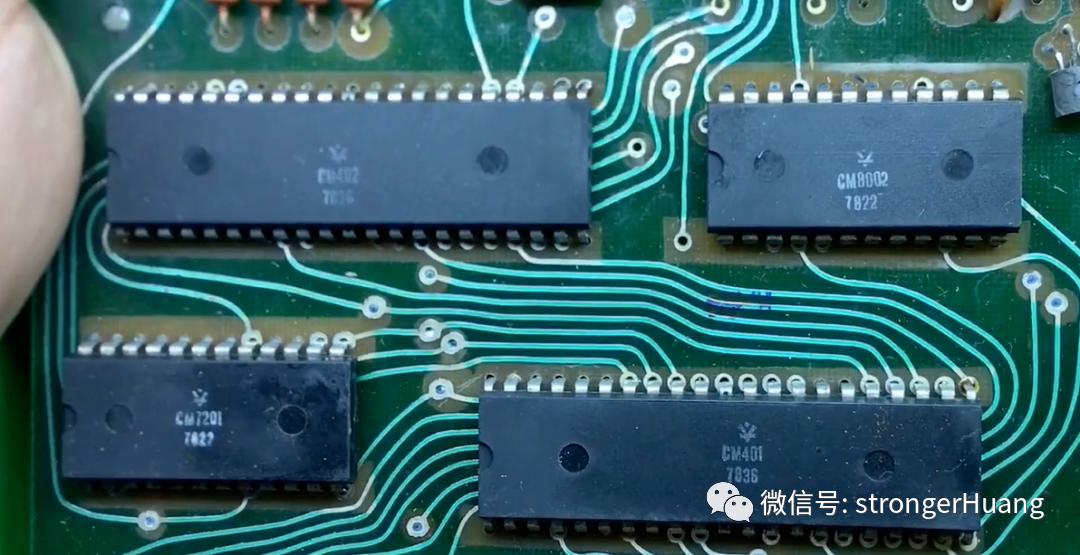

计算器主板的芯片

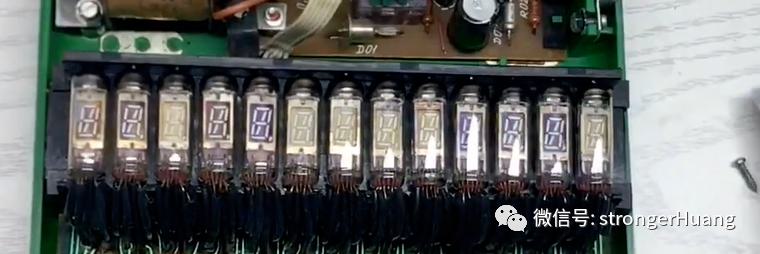

荧光数码管，可以看到有多个引脚，荧光数码管是一种电真空器件，其工作原理与普通的电子管相似，它的灯丝就是阴极（为直热式阴极），当灯丝通电后灯丝就会发热（即阴极发热），由于在阴极表面涂有一层逸出功很小的氧化物，于是在阴极发热后会发射大量的电子

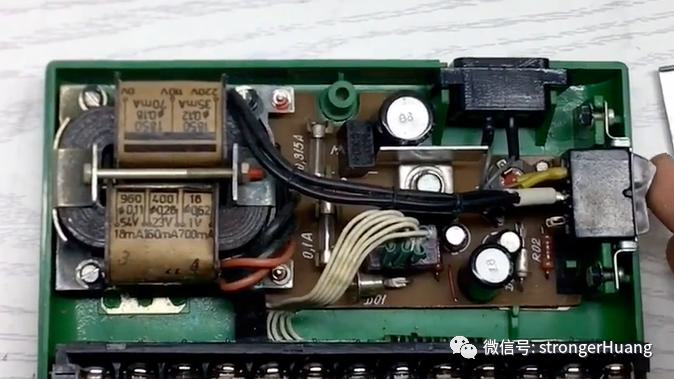

电容、变压器等电子元件
按显示原理分为：辉光放电数码管、荧光数码管、半导体数码管、等离子数码 管和液晶数码管等。广泛用于数字化仪表、计算器、移动 、电话、寻呼器中。
3.写在最后
荧光数码管的工作原理是它的数码字形由若千段分立的笔划构成。YS27-3行端面管的字形连小数点在内公分九段，即九个阳极，在涂上应字母a、b、c、d、e、f、g、h、i表示，数字2、3、4、5、6、7、8、9、10、11、12为每个阳极引出的脚号，通常是用逻辑电路控制某几个阳极一道起辉，显示出所需要的字形。
数码管与护栏管最大的区别就在于两者显示的颜色不一样，LED护栏管只能显示单色，也被称为LED轮廓管，一般用在政府部门或桥梁轮廓等效果要求较低的场所，用来显示数字和符号的器件。
