电子工程师在设计时，可能因为一个小小的问题都会互怼，下面分享一下关于画电路图的10大分歧。

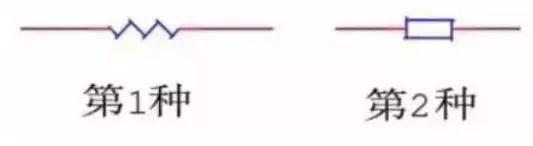

电阻的表示方法
你是第一种，还是第二种？中间是方框还是折线？方框做多大？
现场一片混乱立马分成N派。

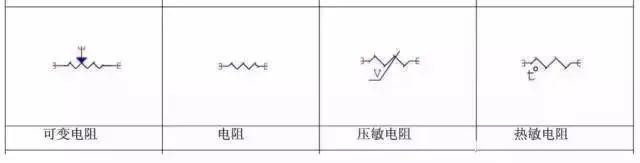

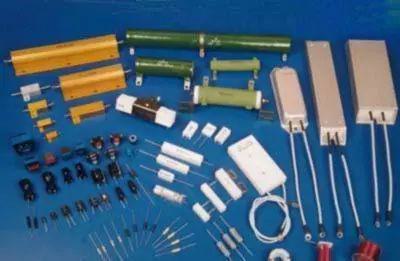

普通的电阻都这样，这么多种电阻现身的时候，我当时就凌乱了。

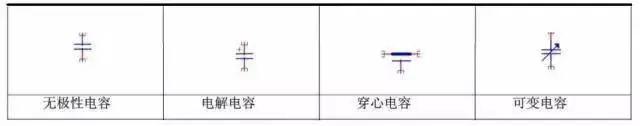

有极性电容的表示方法

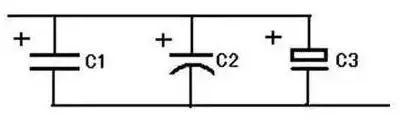

下图厉害了！一张图表示三种方式，还有某世界五百强的原理图规范中，就标了好几种。

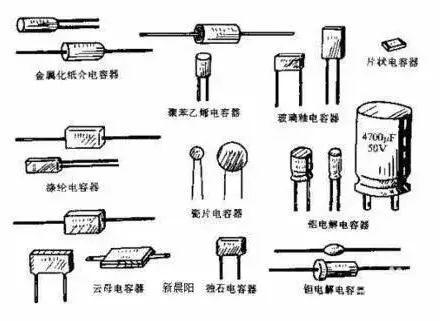

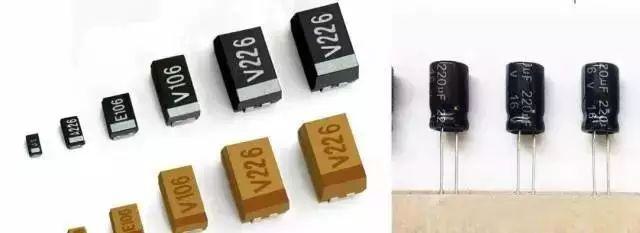

电容的种类已经够多了，选型时让人糟心，电容的表示方法一样让人糟心。

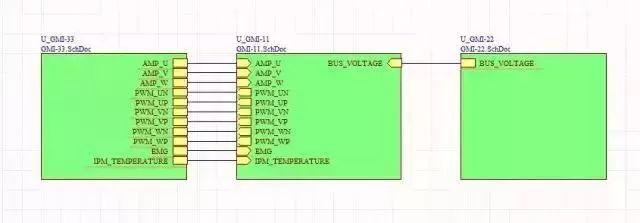

层次图分歧
正方辩友：要层次图，层次图利于原理图作为模块化的分享。
反方辩友：不要层次图，层次图带来不必要的麻烦，把原理图割裂之后，容易忽略一些问题，让我不放心。

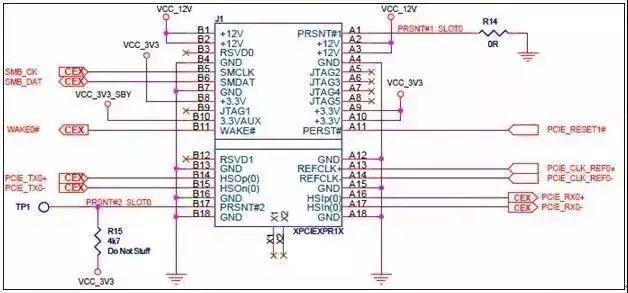

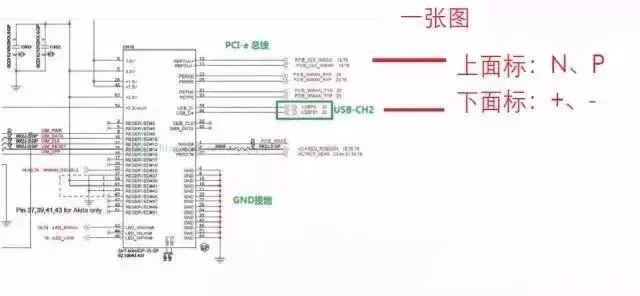

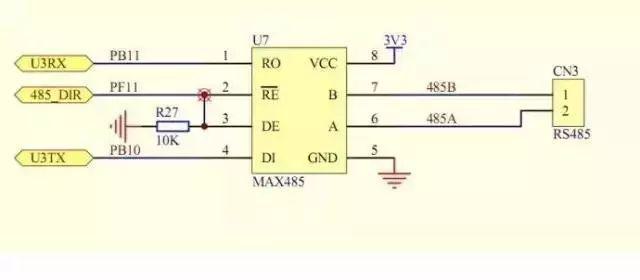

差分对表示法：+/- 或 N/P
管脚描述，标N、P；网络名，标+、-。
485：带我玩玩呗！
电源和地表示法
小数点的表示法：5.0V、3.3V VS 5V0、3V3
数字模拟分开：DVDD5V0、AVDD3V3 VS 5V0_DVDD、3V3_ AVDD
GND：数字地
AGND：模拟地
PGND：保护地
BGND：负48V地

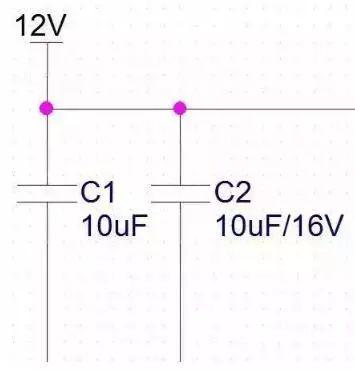

电容的耐压值，是否需要填在Value里面？

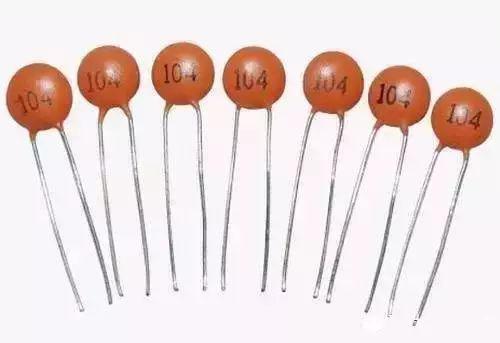

100nF 或 0.1uF 或 104？

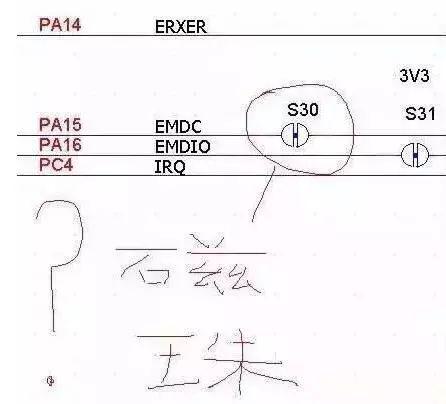

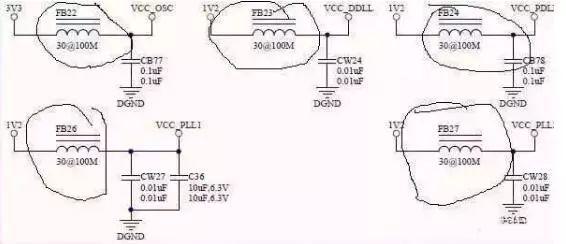

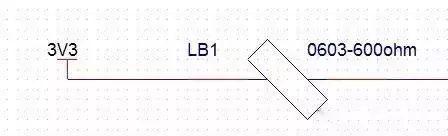

磁珠的表示方法
对了，磁珠到底是标称LB、还是FB？
比较痛恨，把磁珠直接画成电感，位号叫做LX的。

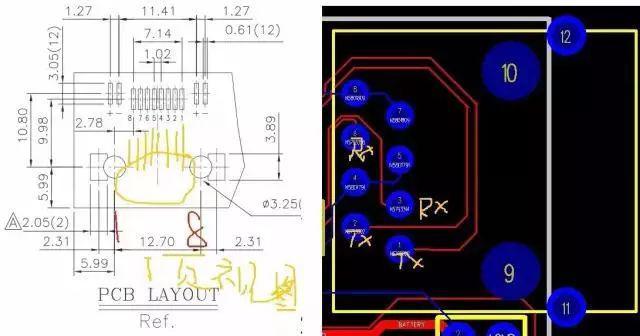

TX、RX网络名，到底怎么算？
你是不是死在这上面很多次？
10

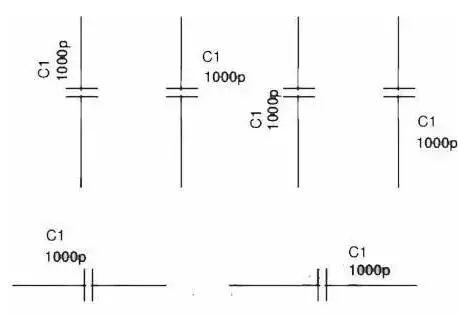

位号和Value放在器件的什么位置和什么方向？
曾经，有次加班比较晚了。我让同事把图纸改完再走，然后我俩加班到快夜里12点。他老婆电话来了，两个人感觉在电话里面都吵架了。我说：“你先走吧，我来改！”他说：“行，我先回家，不过你不要动我图纸，我明天一早过来改完。”
然后他先走了……
第二天，早上，他质问我：“你动我图了！”，我说：“没有！”
他说：“你一定动我原理图了，我电容位号都是放左侧的，这几个怎么到右侧了！”
