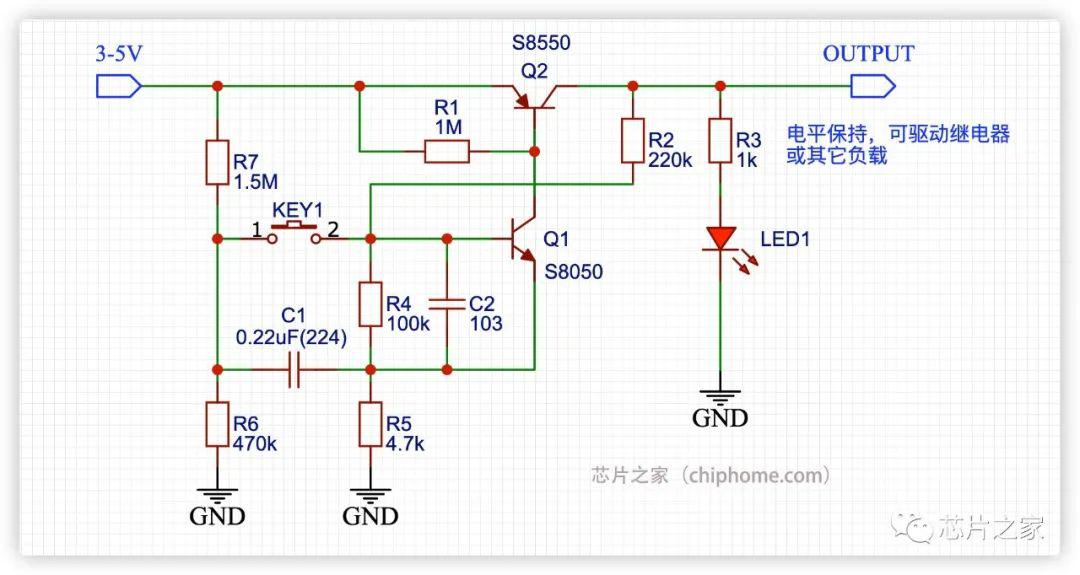

不藏着掖着了，就是下图：

本电路实现了，KEY1按一下，OUTPUT输出1，再按一下，OUTPUT输出0，并且电平保持不变，如此循环。

原理分析

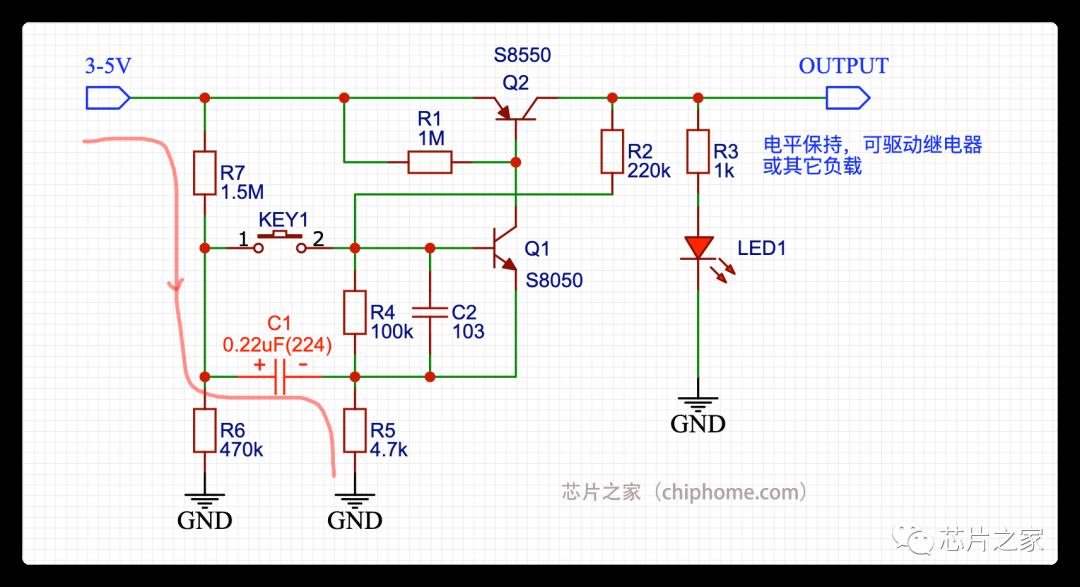

1、我们以输入5V电压为例分析，刚开始，KEY1断开，5V电压通过R7给C1充电，经过R5到GND，此时，通过R7跟R6的分压，C1电压为左正右负，电压大概为1.19V左右，Q1，Q2都不导通，整个电路电流消耗极小，基本可以忽略。

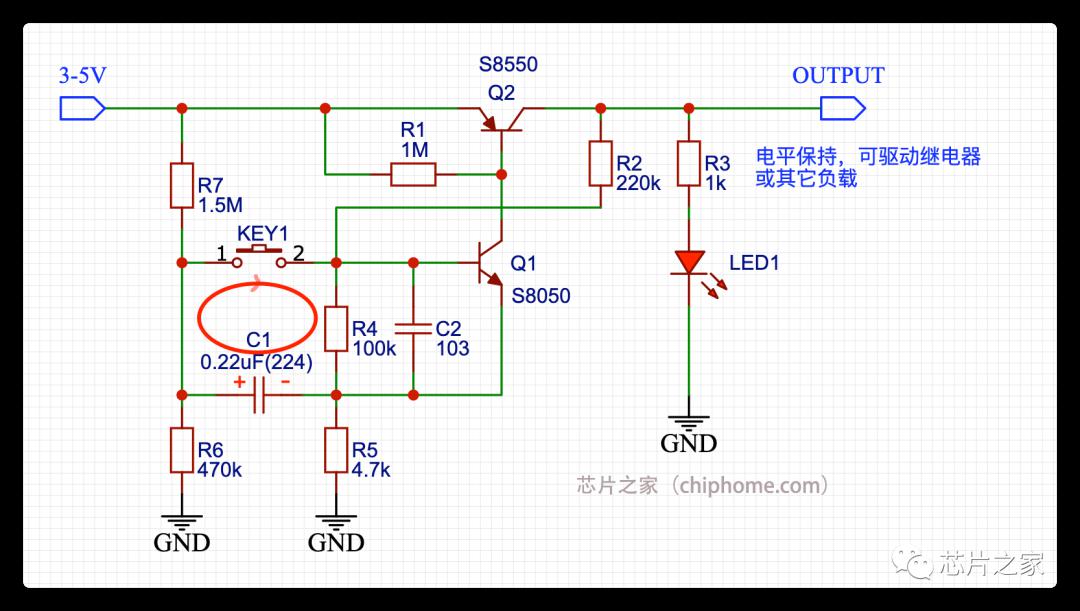

2、重点来了，当按键按下的时候，C1通过按键与R4形成回路，加在R4与C2上的电压大概为1.19V，此时NPN三极管Q1达到开启条件，这里C2的作用是短暂存储电压，使开启更加稳定，到这一步，Q1开启。

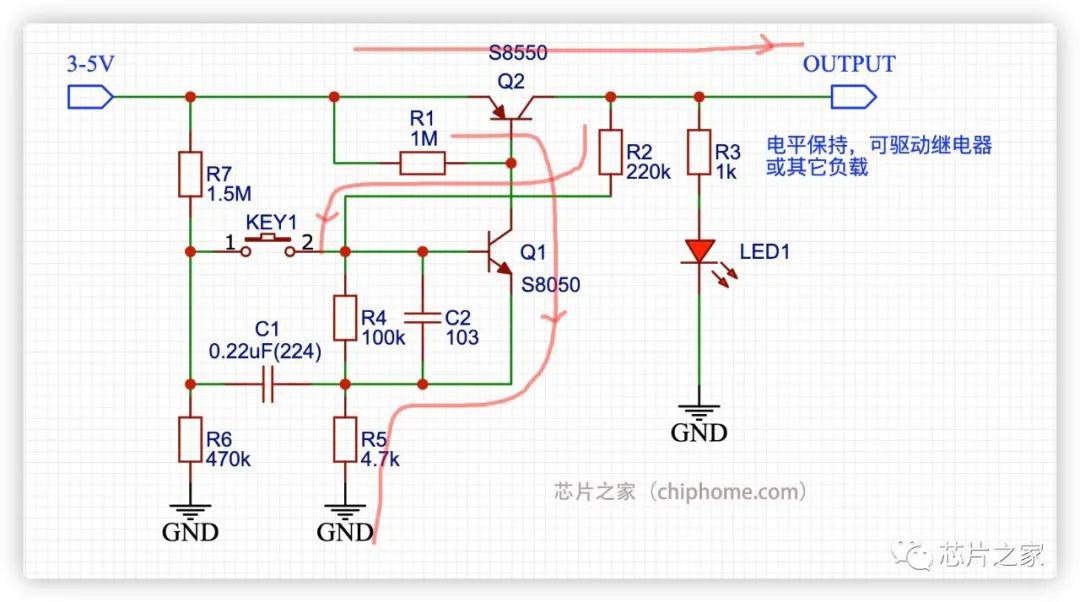

3、Q1开启后，如下图，PNP三极管Q2也会同步开启，Q2开启后，OUTPUT端输出一个略小于5V的电压，可用于驱动负载，那么Q1如何一直开启呢？

我们看另一条回路，Q2导通后，输出电压通过R2，R4，R5到GND，此时，Q1的基极有足够的电压保持开启，整个电路也进入一个稳定的状态。

按键输出高电平分析完毕。

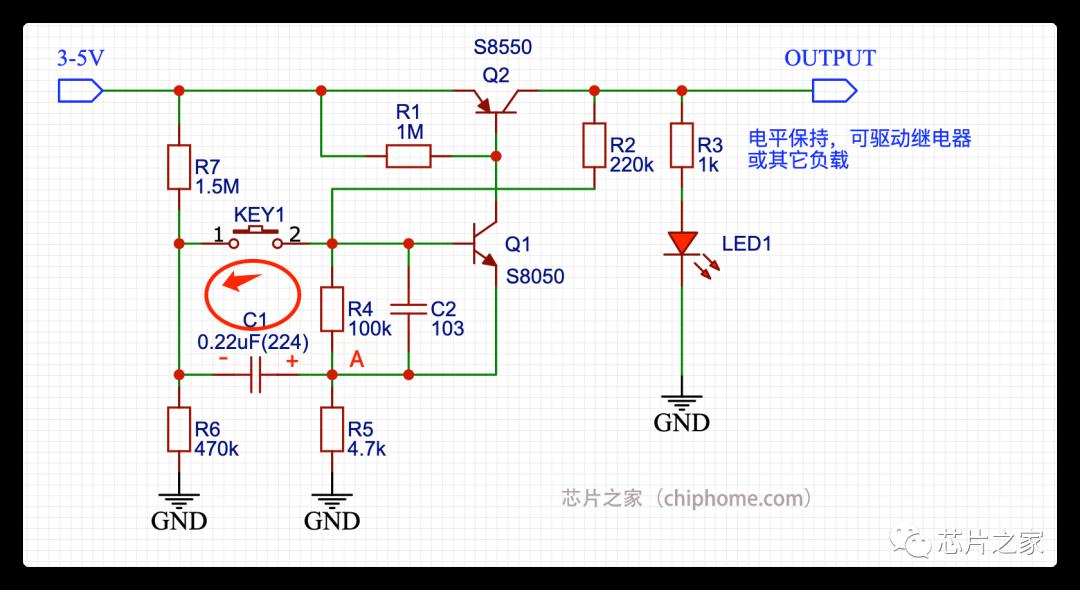

4、Q1开启后，如下图，PNP三极管Q2也会同步开启，Q2开启后，OUTPUT端输出一个略小于5V的电压，此时，A点电压经过Q2跟Q1，电压差不多略大于4V，这样，就使得C1的电压发生了反转，C1出现了左负右正，当按键按下的时候，C1通过R4，KEY1放电，R4电压为上负下正，Q1关闭，Q2关闭，OUTPUT没有了输出电压，大家可以在OUTPUT下拉一个电阻，这样就可以保持低电平了。

本电路的巧妙之处就是利用C1的极性反转，实现了Q1的开启跟截止，大家还有什么好的建议以及电路，可以留言大家一起交流！
